9
STÖRUNGSBEHEBUNG
9.3.7
LEDs des Flexi-Loop-Zubehörs DIAG
Ab Hauptmodul-Firmware 4.00 und MSTR Firmware 1.03 möglich.
8)
76
B E T R I E B S A N L E I T U N G | Flexi Loop

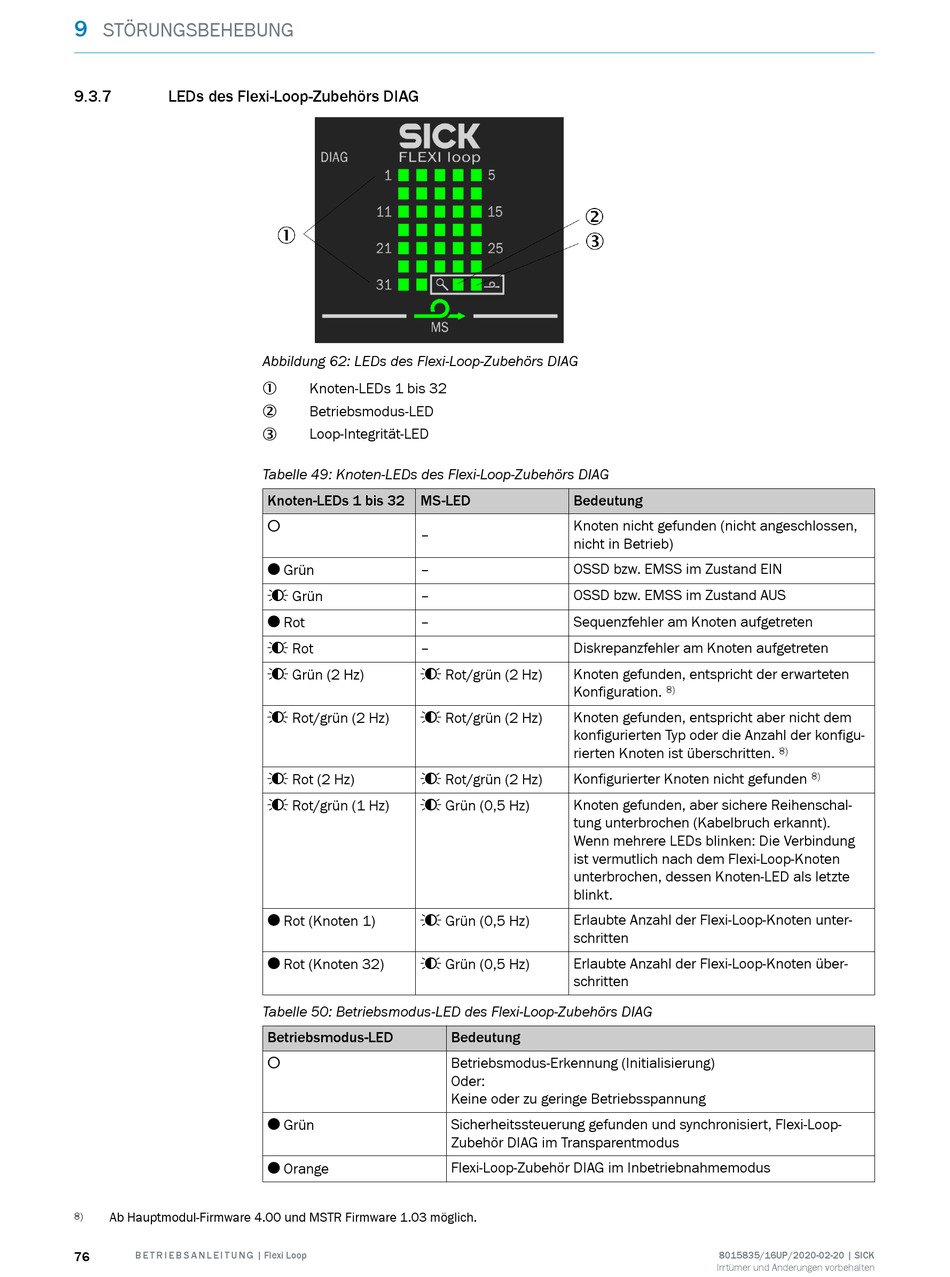

Abbildung 62: LEDs des Flexi-Loop-Zubehörs DIAG
Knoten-LEDs 1 bis 32
1
Betriebsmodus-LED
2
Loop-Integrität-LED
3
Tabelle 49: Knoten-LEDs des Flexi-Loop-Zubehörs DIAG
Knoten-LEDs 1 bis 32
MS-LED
o
–
O Grün
–
–
ôFõ Grün
–
O Rot
–
ôFõ Rot
ôFõ Grün (2 Hz)
ôFõ Rot/grün (2 Hz)
ôFõ Rot/grün (2 Hz)
ôFõ Rot/grün (2 Hz)
ôFõ Rot (2 Hz)
ôFõ Rot/grün (2 Hz)
ôFõ Rot/grün (1 Hz)
ôFõ Grün (0,5 Hz)
O Rot (Knoten 1)
ôFõ Grün (0,5 Hz)
O Rot (Knoten 32)
ôFõ Grün (0,5 Hz)
Tabelle 50: Betriebsmodus-LED des Flexi-Loop-Zubehörs DIAG
Betriebsmodus-LED
o
O Grün
O Orange
Bedeutung
Knoten nicht gefunden (nicht angeschlossen,
nicht in Betrieb)
OSSD bzw. EMSS im Zustand EIN
OSSD bzw. EMSS im Zustand AUS
Sequenzfehler am Knoten aufgetreten
Diskrepanzfehler am Knoten aufgetreten
Knoten gefunden, entspricht der erwarteten
Konfiguration.
Knoten gefunden, entspricht aber nicht dem
konfigurierten Typ oder die Anzahl der konfigu‐
rierten Knoten ist überschritten.
Konfigurierter Knoten nicht gefunden
Knoten gefunden, aber sichere Reihenschal‐
tung unterbrochen (Kabelbruch erkannt).
Wenn mehrere LEDs blinken: Die Verbindung
ist vermutlich nach dem Flexi-Loop-Knoten
unterbrochen, dessen Knoten-LED als letzte
blinkt.
Erlaubte Anzahl der Flexi-Loop-Knoten unter‐
schritten
Erlaubte Anzahl der Flexi-Loop-Knoten über‐
schritten
Bedeutung
Betriebsmodus-Erkennung (Initialisierung)
Oder:
Keine oder zu geringe Betriebsspannung
Sicherheitssteuerung gefunden und synchronisiert, Flexi-Loop-
Zubehör DIAG im Transparentmodus
Flexi-Loop-Zubehör DIAG im Inbetriebnahmemodus
8)
8)
8)
