6.3
Anschlüsse
6.3.1
Anschluss an programmierbarer SICK-Sicherheitssteuerung
8015835/16UP/2020-02-20 | SICK
Irrtümer und Änderungen vorbehalten
Anschluss an programmierbarer SICK-Sicherheitssteuerung
Die sichere Reihenschaltung Flexi Loop wird an einem Testausgang (X) und an zwei
sicheren Eingängen (I) eines I/O-Moduls angeschlossen. Die Belegung der Anschluss‐
klemmen entnehmen Sie der Betriebsanleitung der Sicherheitssteuerung. Verwenden
Sie zum Anschluss der sicheren Reihenschaltung 5-polige Leitungen mit M12-Dose und
offenen Leitungsenden
(siehe „Vorkonfektionierte Leitungen", Seite
7

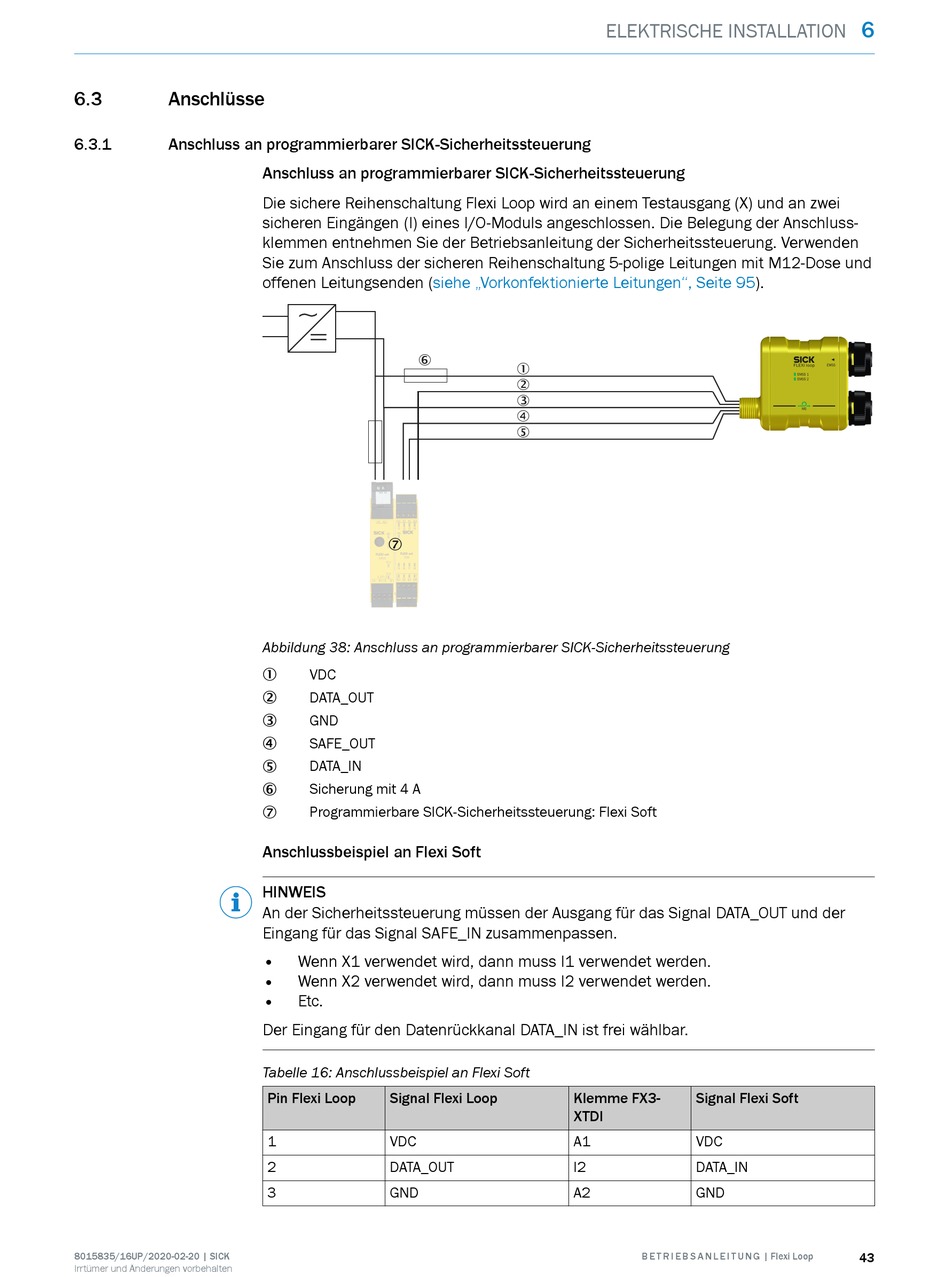

Abbildung 38: Anschluss an programmierbarer SICK-Sicherheitssteuerung
VDC
1
DATA_OUT
2
GND
3
SAFE_OUT
4
DATA_IN
5
Sicherung mit 4 A
6
Programmierbare SICK-Sicherheitssteuerung: Flexi Soft
7
Anschlussbeispiel an Flexi Soft
HINWEIS
An der Sicherheitssteuerung müssen der Ausgang für das Signal DATA_OUT und der
Eingang für das Signal SAFE_IN zusammenpassen.
•
Wenn X1 verwendet wird, dann muss I1 verwendet werden.
•
Wenn X2 verwendet wird, dann muss I2 verwendet werden.
•
Etc.
Der Eingang für den Datenrückkanal DATA_IN ist frei wählbar.
Tabelle 16: Anschlussbeispiel an Flexi Soft
Pin Flexi Loop
Signal Flexi Loop
1
VDC
2
DATA_OUT
3
GND
ELEKTRISCHE INSTALLATION
Klemme FX3-
Signal Flexi Soft
XTDI
A1
VDC
I2
DATA_IN
A2
GND
B E T R I E B S A N L E I T U N G | Flexi Loop
6
95).
43
