7

Konfiguration

7.1 Übersicht
7.2

Werkseinstellungen

8022882/1DVD/2023-04-28 | SICK
Irrtümer und Änderungen vorbehalten
Wichtige Hinweise
Tabelle 10: Funktionen und ihre Konfigurationsart
Funktion
Strahlcodierung
Auf Werkseinstellungen zurücksetzen
Wiederanlaufsperre
Schützkontrolle (EDM)
Meldeausgang
Beidseitige Statusanzeige
Für die Konfiguration über DIP-Schalter stehen folgende Systemstecker zur Verfügung:
• Systemstecker SP1
Der Systemstecker SP1 kann an allen Sendern und Empfängern eines Einzelsystems
eingesetzt werden.
OFF ON
uncoded
code 1
code 2
rev.conf.

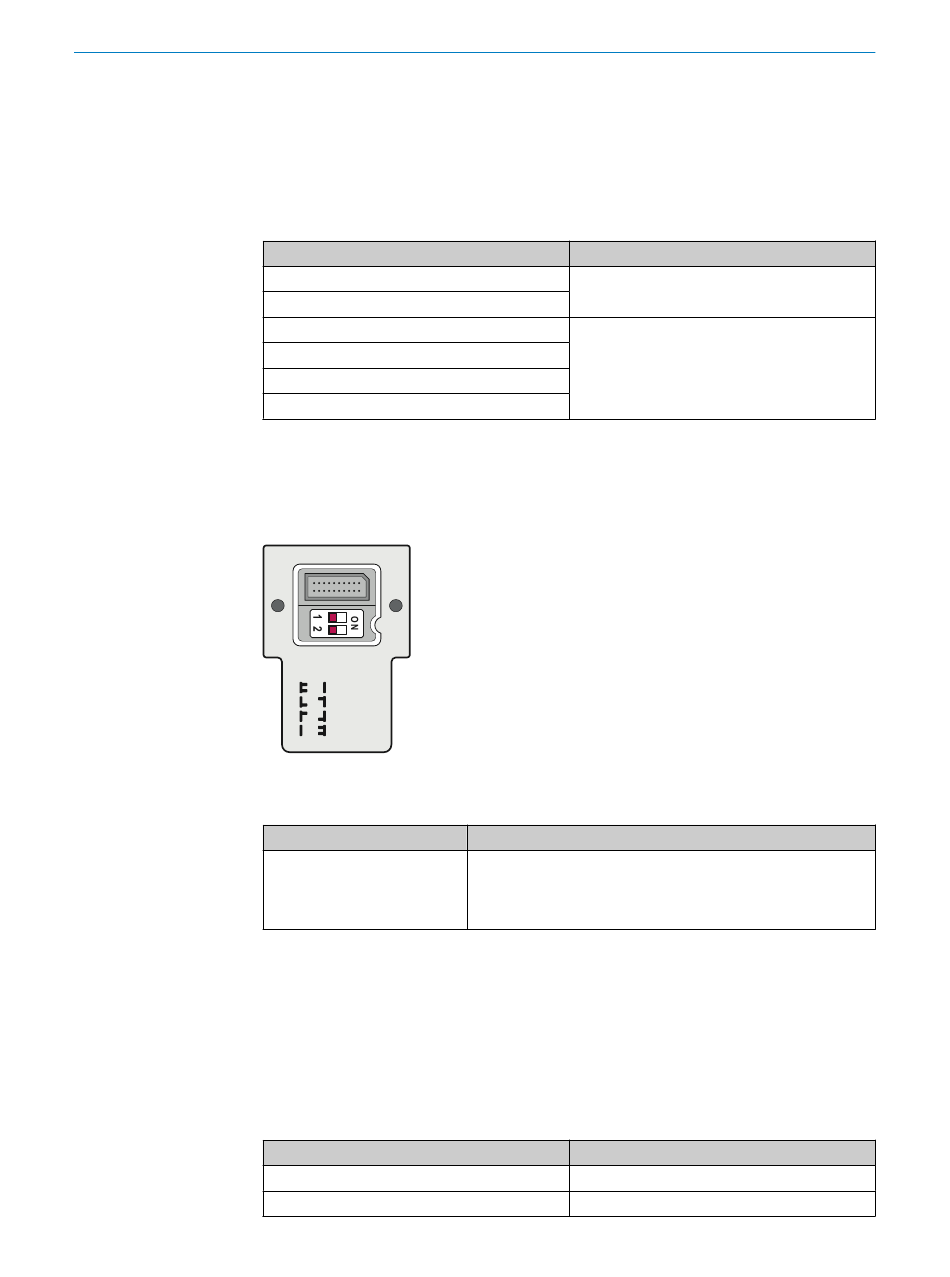

Abbildung 45: Systemstecker SP1 mit 2 DIP-Schaltern
Tabelle 11: Übersicht der DIP-Schalter
DIP-Schalter
1, 2
Verwandte Themen
• „Systemstecker", Seite 16
• „Wiederanlaufsperre konfigurieren", Seite 62
• „Schützkontrolle (EDM) konfigurieren", Seite 63
• „Beidseitige Statusanzeige", Seite 64
Tabelle 12: Konfigurierbare Funktionen bei Auslieferung
Funktion
Strahlcodierung
Wiederanlaufsperre
Konfigurationsart
DIP-Schalter
Automatische Konfiguration
Funktion
• Strahlcodierung, siehe „Strahlcodierung konfigurieren",
Seite 61
• Auf Werkseinstellungen zurücksetzen,
stellungen zurücksetzen", Seite 60
Konfiguration bei Auslieferung
Uncoded
Nicht konfiguriert
B E T R I E B S A N L E I T U N G | deTec4 Ex
7
KONFIGURATION
siehe „Auf Werksein‐
59
