FAHRSYSTEM

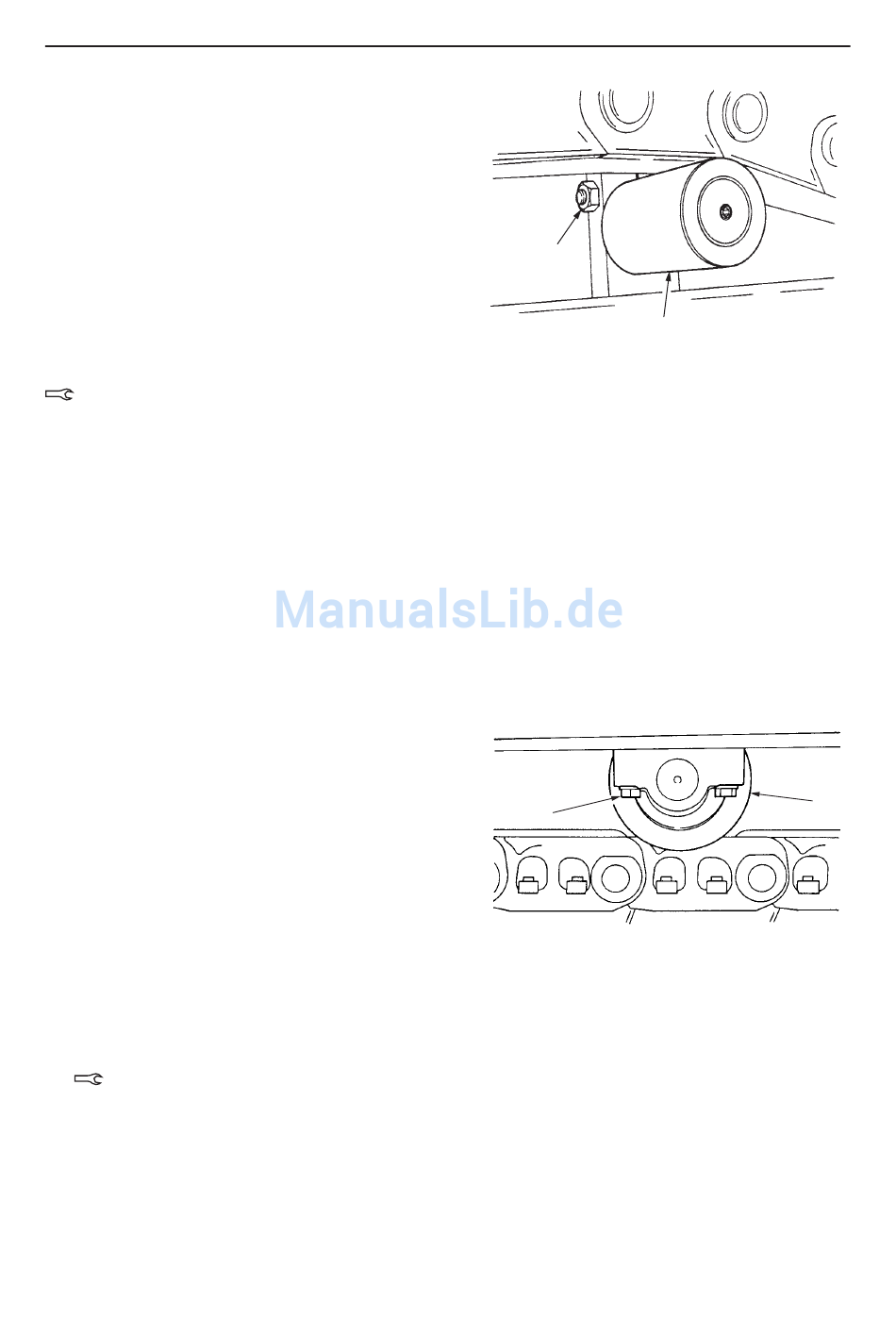

Demontage der Tragrolle

1. Die Spannung der Gleiskette lösen.
2. Die Gleiskette mit einer hydraulischen Hebevor-
richtung anheben.
3. Die Befestigungsmutter (3) lösen, und dann die
Schraube und die Rolle (4) entfernen.
Montage der Tragrolle
Das Ausbauverfahren für die Tragrolle in umgekehr-
ter Reihenfolge durchführen.
• Beim Anziehen der Befestigungsmutter Schrauben-
sicherungsmittel auf das Gewinde auftragen.
Mutter: 255,8 N·m

Demontage der Gleiskettenrolle

1. Lösen Sie die Gleispannung.
2. Lösen Sie die Rollen-Befestigungsschrauben (1)
leicht, (ungefähr 1 Drehung).
3. Heben Sie den Maschinenkörper an, nehmen Sie
die Befestigungsschraube heraus und entfernen
Sie die Rollen (2).

Montage der Gleiskettenrolle

1. Ziehen Sie die Befestigungsschrauben der Wal-
zen zeitweilig fest.
2. Bringen Sie den Maschinenkörper in vollen Kon-
takt mit dem Boden, dann die Schrauben befesti-
gen.
Schraube: 102 ±5,1 N·m
Bringen Sie einen Gewinderiegel and den
Windungen der Befestigungsschrauben an.
3. Heben Sie den Maschinenkörper an, und stellen
Sie dann die Spannung des Gleises ein.
