HYDRAULIK-GERÄTE

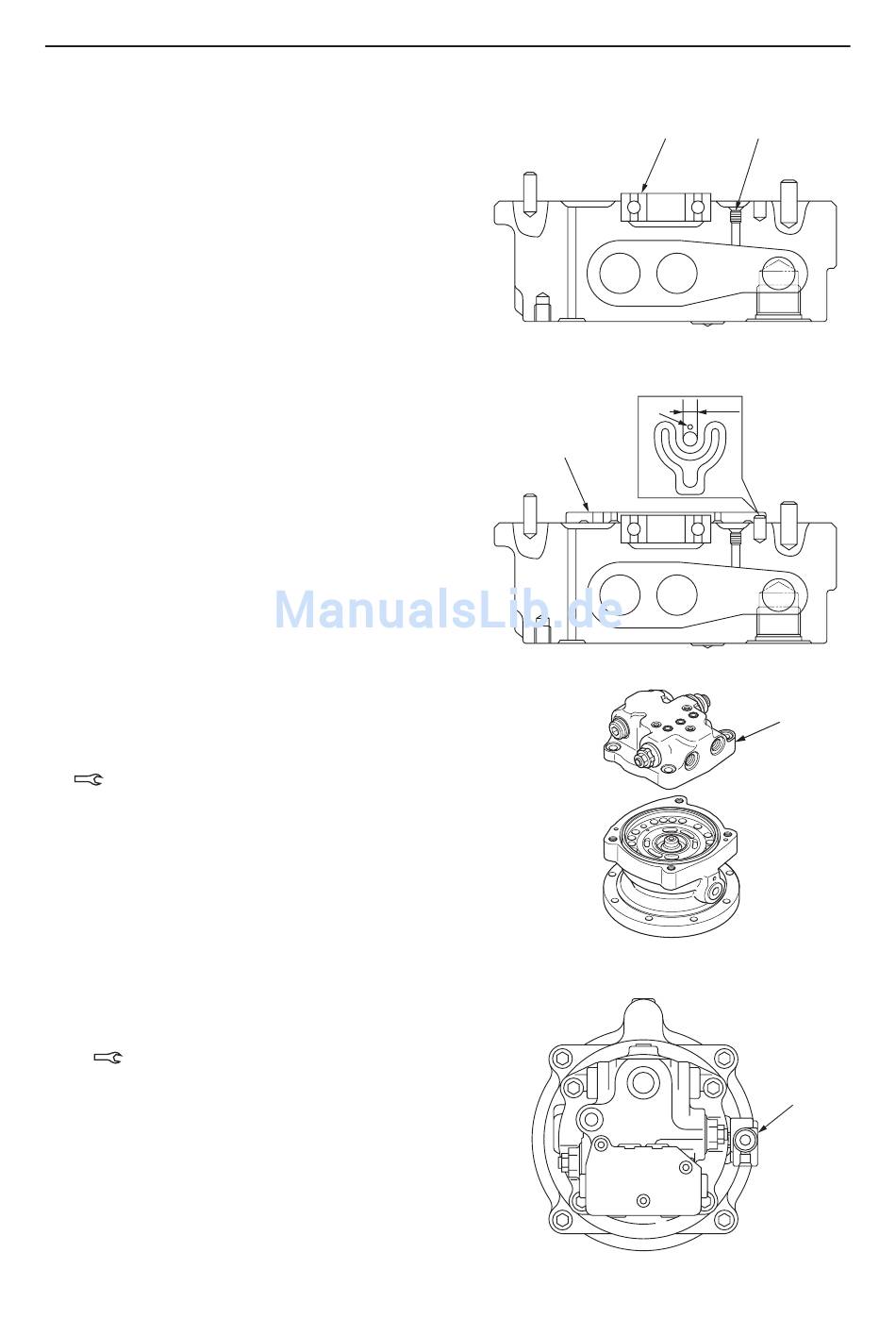

18. Den Stift in den Deckel einpassen.
19. Den Drosselbohrungssitz (5) in den Deckel schrau-
ben.
• Den Drosselbohrungssitz am Umfang mit
einem Körner verstemmen.
20. Den Stift und die Ventilscheibe (3) in den Deckel
einpassen.
• Die Rückseite (dem Deckel zugewandt) der
Ventilscheibe mit Fett bestreichen, um sie zu
fixieren.
• Beim Montieren des Stiftes die Position (A)
wie in dieser Abbildung gezeigt mit einem
Stempel versetzen.
21. Den Deckel (2) auf das Gehäuse setzen und mit
Inbusschrauben anbringen.
• Aufpassen, daß dabei nicht Stift oder Ventil-
scheibe herausrutschen.
Inbusschraube: 127 ±10 N·m
22. Das Verzögerungsventil (1) einbauen.
a. Das Gehäuse mit einem O-Ring versehen.
b. Das Verzögerungsventil anschrauben.
Schraube: 39,2 ±2,0 N·m
