Ausleger-Schwenkzylinder - Takeuchi TB175 Werkstatt-Handbuch

HYDRAULIK-GERÄTE

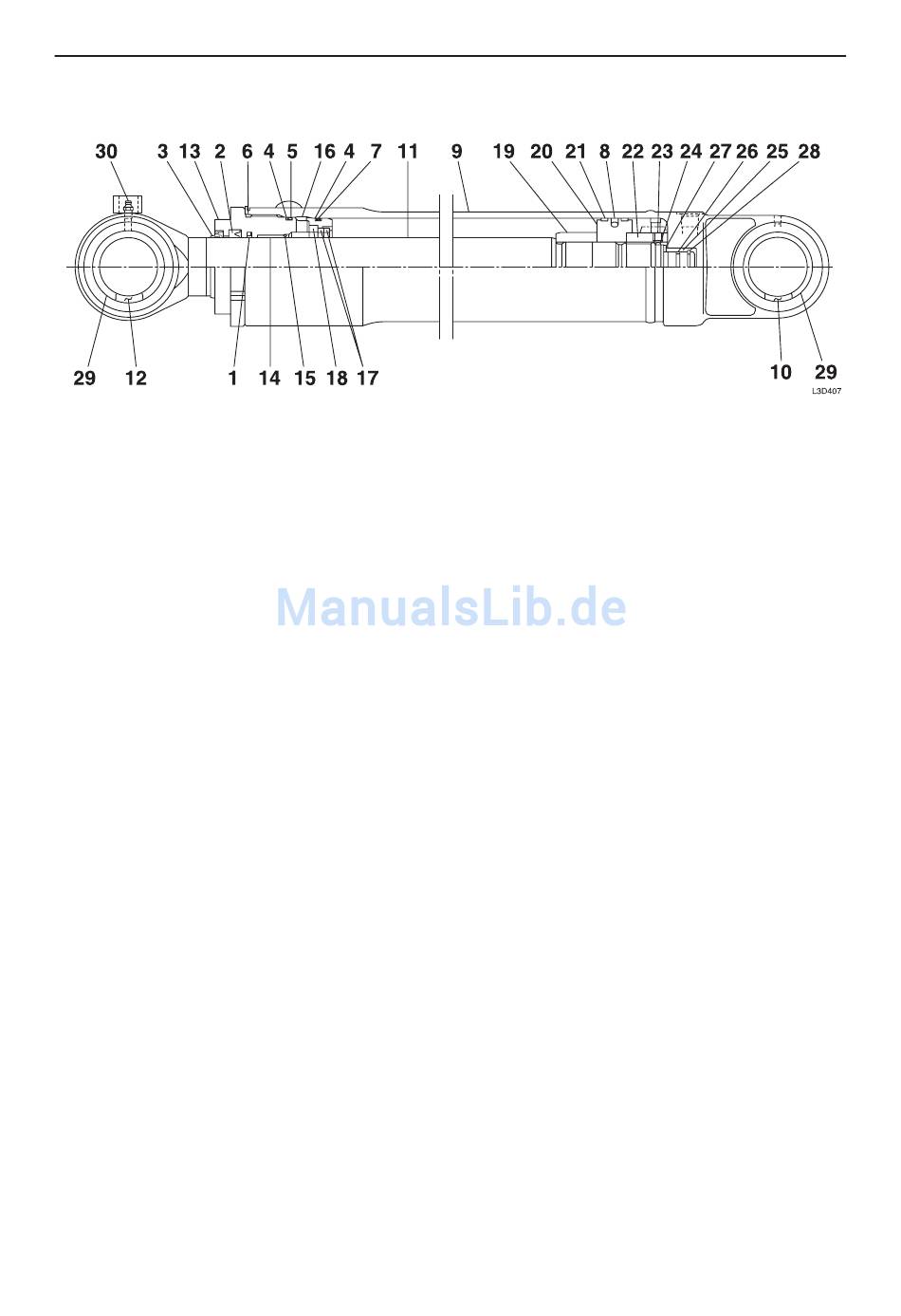

Ausleger-Schwenkzylinder

1. Pufferring
2. Stangendichtung
3. Staubdichtung
4. O-Ring
5. Stützring
6. O-Ring
7. Stützring
8. Kolbendichtung
9. Rohr
10. Buchse
11. Kolbenstange
12. Buchse
13. Stangenabdeckung
14. Buchse
15. Sicherungsring
16. Halter
17. Dämpfungsdichtung
18. Manschette
19. Dämpfungslager
20. Kolben
21. Schleißring
22. Mutter
23. Stellschraube
24. Kugel
IV – 112
ZYLInDER
25. Dämpfungslager
26. Dämpfungsdichtung
27. Anschlag
28. Sicherungsring
29. Staubdichtung
30. Schmiernippel
