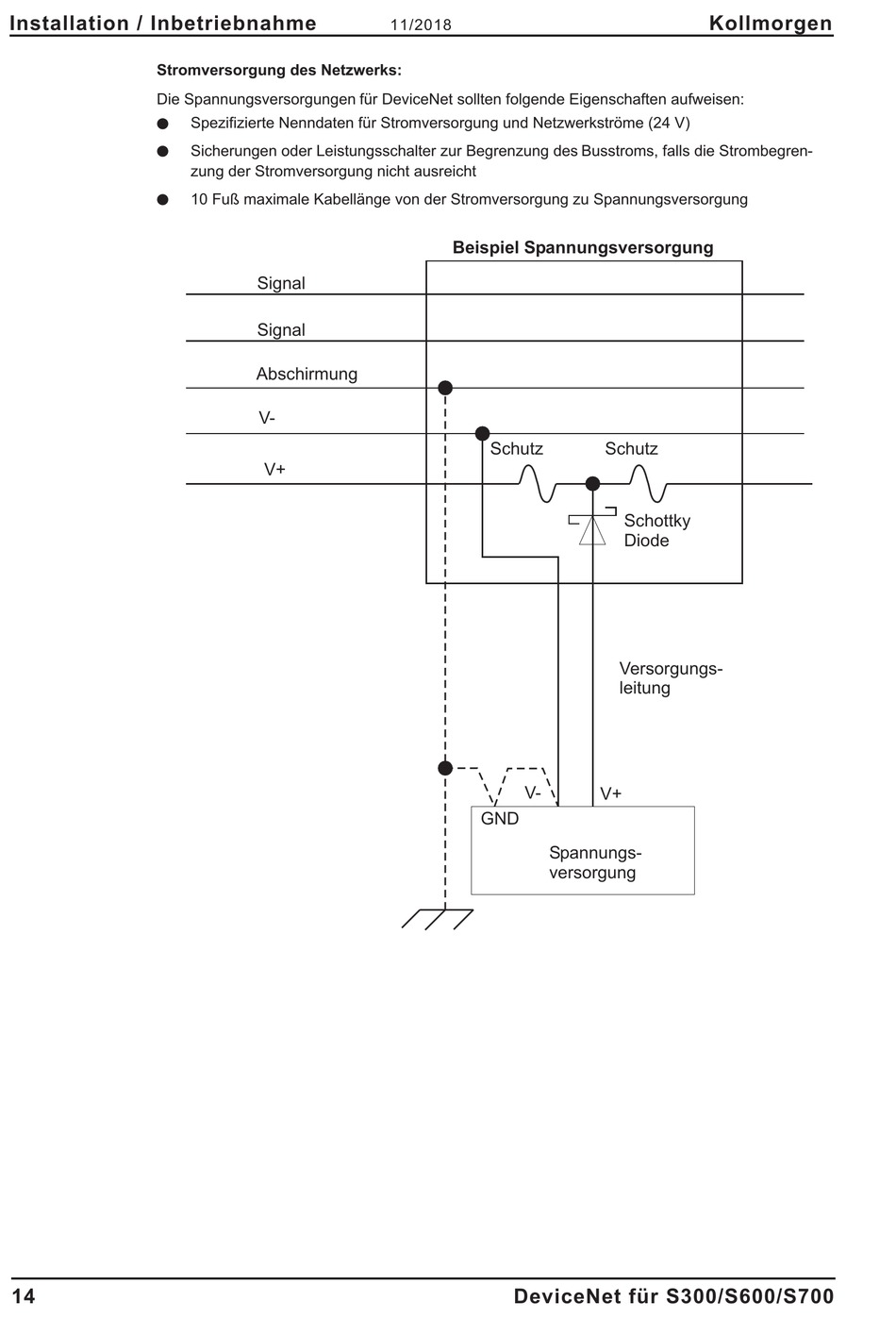

Installation / Inbetriebnahme
Stromversorgung des Netzwerks:
Die Spannungsversorgungen für DeviceNet sollten folgende Eigenschaften aufweisen:
l
l
l
14
Spezifizierte Nenndaten für Stromversorgung und Netzwerkströme (24 V)
Sicherungen oder Leistungsschalter zur Begrenzung des Busstroms, falls die Strombegren-
zung der Stromversorgung nicht ausreicht
10 Fuß maximale Kabellänge von der Stromversorgung zu Spannungsversorgung
Signal
Signal
Abschirmung
V-
V+
11/2018
Beispiel Spannungsversorgung
Schutz
V-
GND
Spannungs-
versorgung
DeviceNet für S300/S600/S700
Kollmorgen
Schutz
Schottky
Diode
Versorgungs-
leitung
V+
