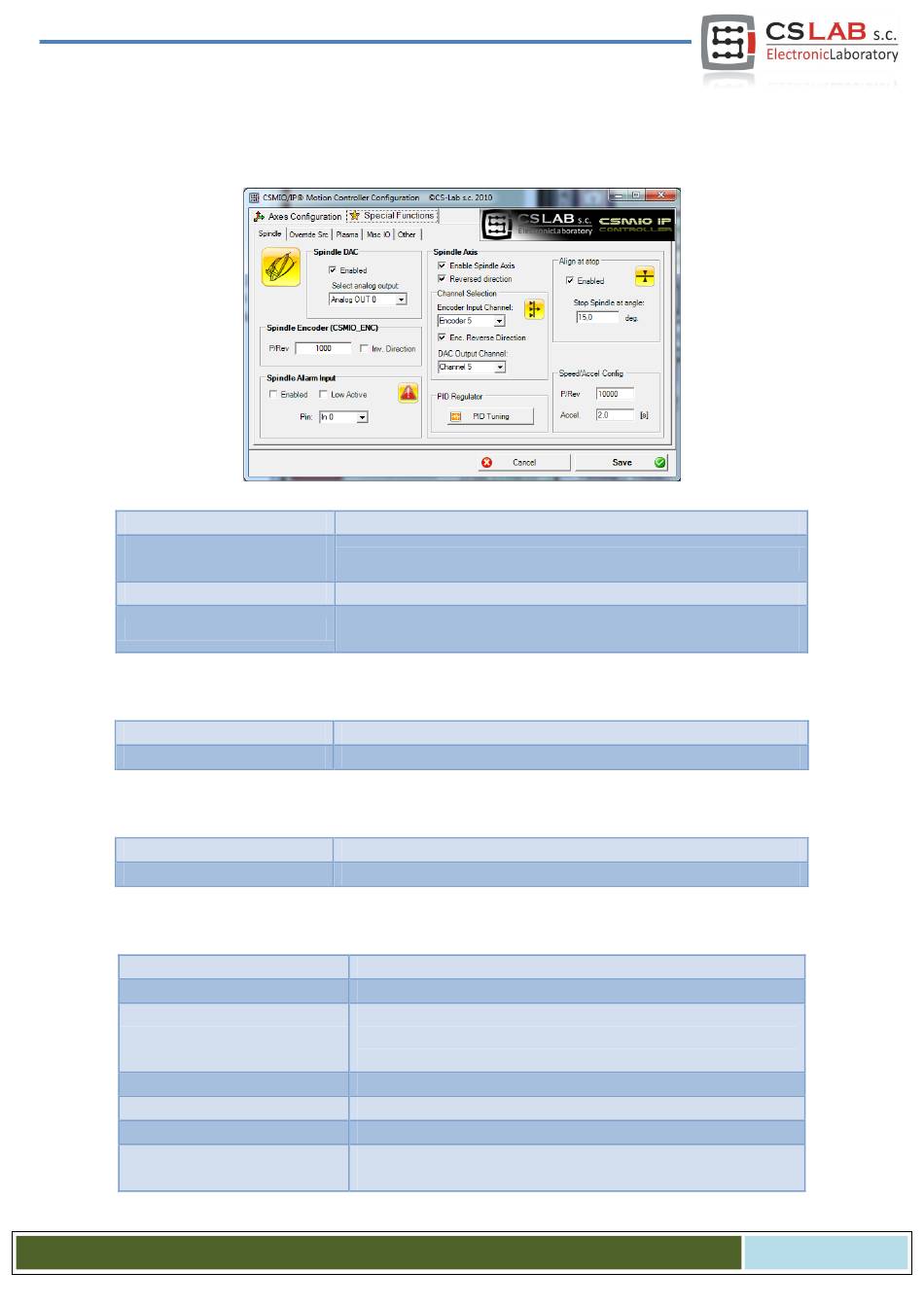

10.9.2 Spindle – Spindel konfigurieren
Die CSMIO/IP-Steuerung verfügt über eine Reihe zusätzlicher Funktionen, die im Zusammenhang mit der
Spindel stehen. Die Optionen sind in folgende Gruppen eingeteilt:
Spindle DAC
Spindle Encoder
(CSMIO_ENC)
Spindle Alarm Input
Spindle Axis
10.9.2.1 Spindle DAC – Drehzahlsteuerausgang
Enabled
Select Analog Output
10.9.2.2 Spindle Encoder – Spindelgebermodul
P/Rev
Inv. Direction
10.9.2.3 Spindle Axis – Spindelsteuerung über einen Servoantrieb
Enable Spindle Axis
Reversed Direction
Encoder Input Channel
Enc. Reverse Direction
DAC Output Channel
PID Regulator
Align at stop
C S - L a b s . c . – C N C - S t e u e r u n g C S M I O / I P - A
Auswahl des Analogausgangs zur Steuerung der Spindeldrehzahl
Konfiguration des CSMIO-ENC-Erweiterungsmoduls
Konfiguration des Ausgangs für Alarmsignal des Spindelantriebs
Optionen zur Steuerung der Spindel über den Achsenkanal
(STEP/DIR)
Einschalten der Drehzahlsteuerung am Analogausgang 0-10 V
Auswahl der Analogausgangsnummer
Anzahl von Impulsen pro Spindelumdrehung (alle Flanken gezählt)
Umkehr der Zählrichtung für die Spindel-Inkrementalgeber
Einschalten der Funktion
Wechsel der Drehrichtung
Auswahl des Ausgangskanals für die Spindelsteuerung (es ist zu
beachten, dass zur Steuerung „normaler" Achsen nicht mehr als 5
Kanäle übrigbleiben, deshalb kann man nicht 6 Achsen benutzen)
Umkehr der Zählrichtung des Inkrementalgebers
Nummer des +/-10V-Eingangskanals
Abstimmung des PID-Reglers
Automatische Einstellung der Spindel auf einen vorgegebenen
Winkel immer nach Ausschalten. Die Funktion ist besonders dann
