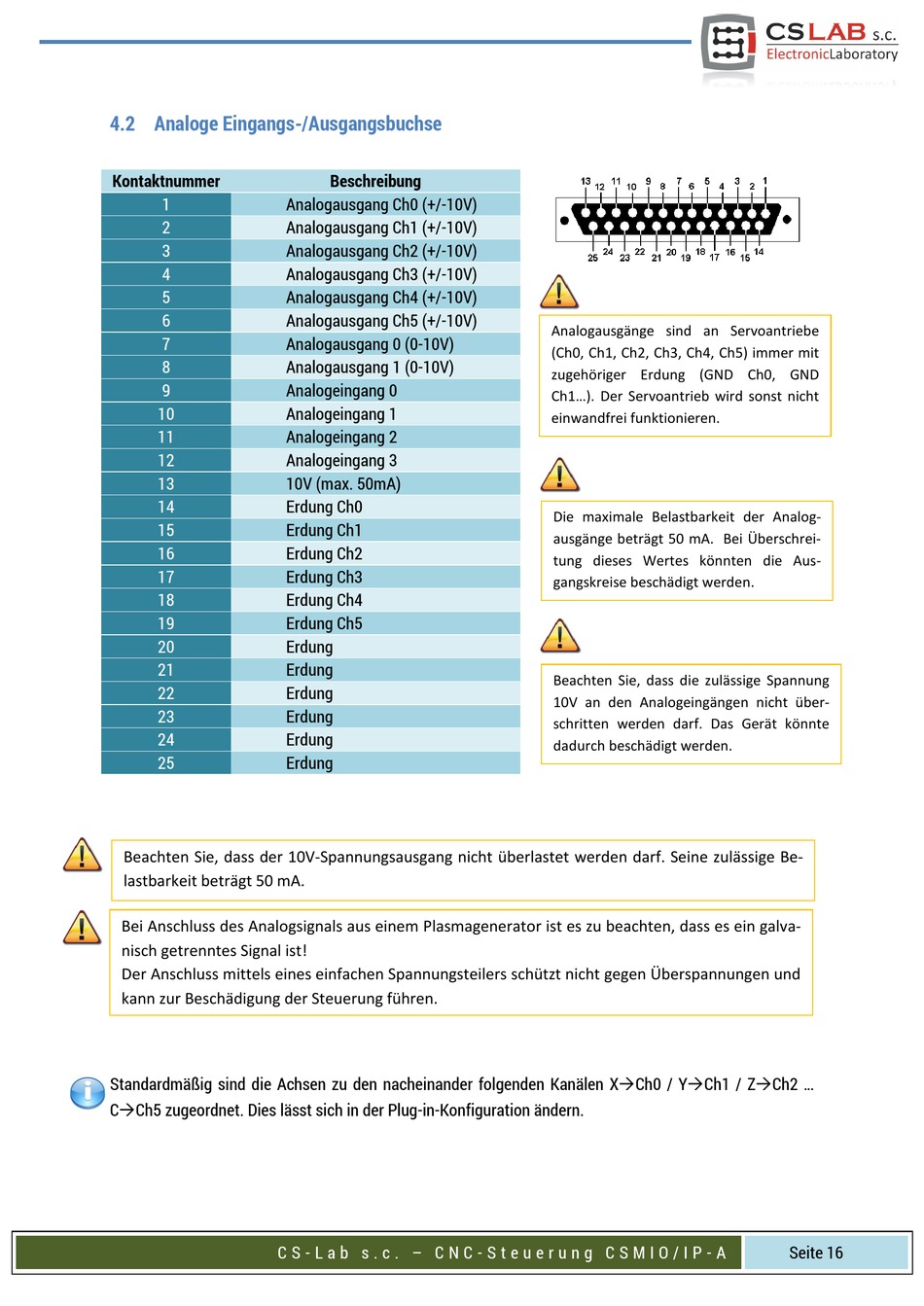

4.2 Analoge Eingangs-/Ausgangsbuchse

Kontaktnummer
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
Beachten Sie, dass der 10V-Spannungsausgang nicht überlastet werden darf. Seine zulässige Be-
lastbarkeit beträgt 50 mA.
Bei Anschluss des Analogsignals aus einem Plasmagenerator ist es zu beachten, dass es ein galva-
nisch getrenntes Signal ist!
Der Anschluss mittels eines einfachen Spannungsteilers schützt nicht gegen Überspannungen und
kann zur Beschädigung der Steuerung führen.
Standardmäßig sind die Achsen zu den nacheinander folgenden Kanälen XCh0 / YCh1 / ZCh2 ...
CCh5 zugeordnet. Dies lässt sich in der Plug-in-Konfiguration ändern.
C S - L a b s . c . – C N C - S t e u e r u n g C S M I O / I P - A
Beschreibung
Analogausgang Ch0 (+/-10V)
Analogausgang Ch1 (+/-10V)
Analogausgang Ch2 (+/-10V)
Analogausgang Ch3 (+/-10V)
Analogausgang Ch4 (+/-10V)
Analogausgang Ch5 (+/-10V)
Analogausgang 0 (0-10V)
Analogausgang 1 (0-10V)
Analogeingang 0
Analogeingang 1
Analogeingang 2
Analogeingang 3
10V (max. 50mA)
Erdung Ch0
Erdung Ch1
Erdung Ch2
Erdung Ch3
Erdung Ch4
Erdung Ch5
Erdung
Erdung
Erdung
Erdung
Erdung
Erdung
Analogausgänge sind an Servoantriebe
(Ch0, Ch1, Ch2, Ch3, Ch4, Ch5) immer mit
zugehöriger Erdung (GND Ch0, GND
Ch1...). Der Servoantrieb wird sonst nicht
einwandfrei funktionieren.
Die maximale Belastbarkeit der Analog-
ausgänge beträgt 50 mA. Bei Überschrei-
tung dieses Wertes könnten die Aus-
gangskreise beschädigt werden.
Beachten Sie, dass die zulässige Spannung
10V an den Analogeingängen nicht über-
schritten werden darf. Das Gerät könnte
dadurch beschädigt werden.
Seite 16
