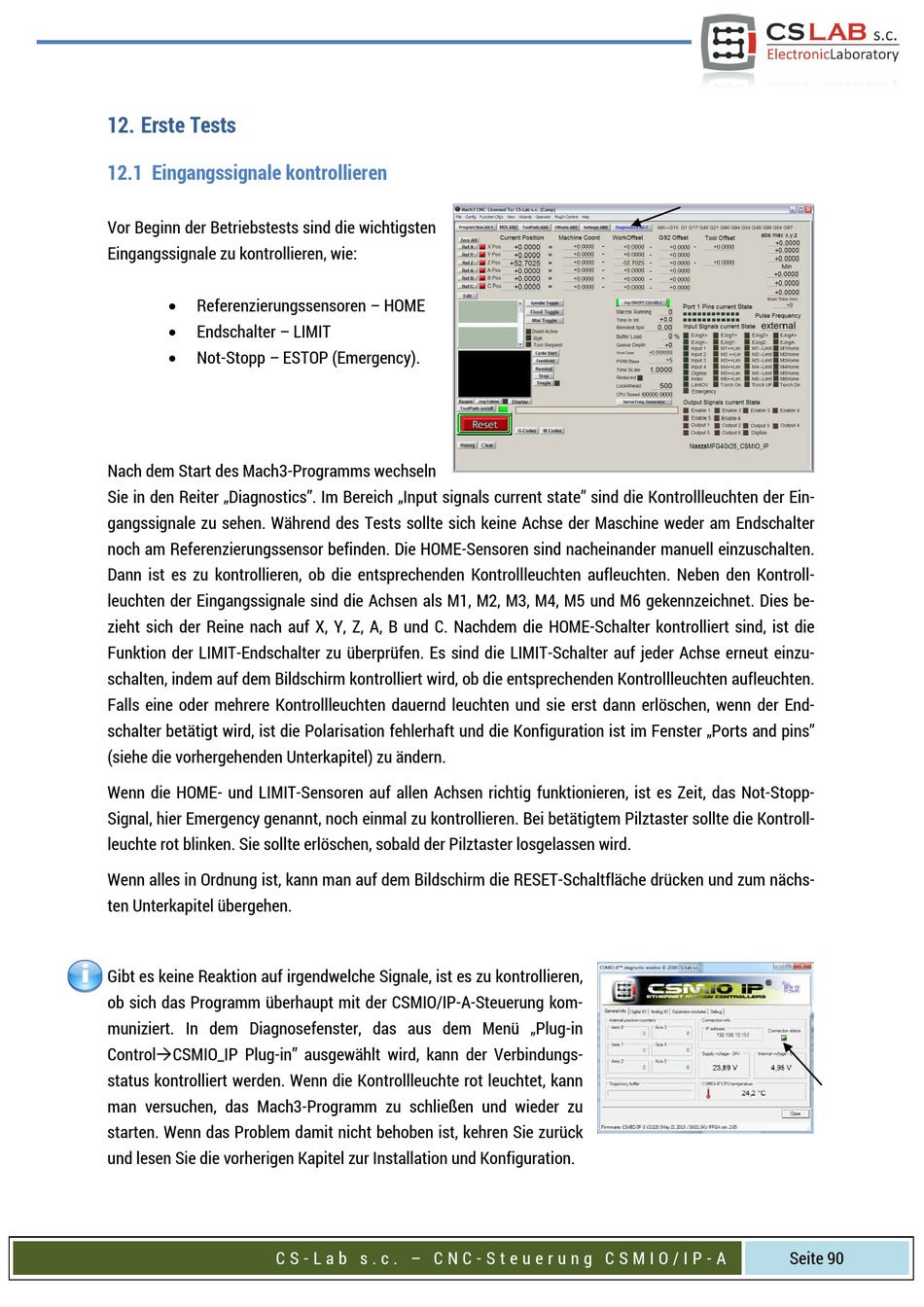

12. Erste Tests

12.1 Eingangssignale kontrollieren

Vor Beginn der Betriebstests sind die wichtigsten
Eingangssignale zu kontrollieren, wie:
Referenzierungssensoren – HOME
•
Endschalter – LIMIT
•
Not-Stopp – ESTOP (Emergency).
•
Nach dem Start des Mach3-Programms wechseln
Sie in den Reiter „Diagnostics". Im Bereich „Input signals current state" sind die Kontrollleuchten der Ein-
gangssignale zu sehen. Während des Tests sollte sich keine Achse der Maschine weder am Endschalter
noch am Referenzierungssensor befinden. Die HOME-Sensoren sind nacheinander manuell einzuschalten.
Dann ist es zu kontrollieren, ob die entsprechenden Kontrollleuchten aufleuchten. Neben den Kontroll-
leuchten der Eingangssignale sind die Achsen als M1, M2, M3, M4, M5 und M6 gekennzeichnet. Dies be-
zieht sich der Reine nach auf X, Y, Z, A, B und C. Nachdem die HOME-Schalter kontrolliert sind, ist die
Funktion der LIMIT-Endschalter zu überprüfen. Es sind die LIMIT-Schalter auf jeder Achse erneut einzu-
schalten, indem auf dem Bildschirm kontrolliert wird, ob die entsprechenden Kontrollleuchten aufleuchten.
Falls eine oder mehrere Kontrollleuchten dauernd leuchten und sie erst dann erlöschen, wenn der End-
schalter betätigt wird, ist die Polarisation fehlerhaft und die Konfiguration ist im Fenster „Ports and pins"
(siehe die vorhergehenden Unterkapitel) zu ändern.
Wenn die HOME- und LIMIT-Sensoren auf allen Achsen richtig funktionieren, ist es Zeit, das Not-Stopp-
Signal, hier Emergency genannt, noch einmal zu kontrollieren. Bei betätigtem Pilztaster sollte die Kontroll-
leuchte rot blinken. Sie sollte erlöschen, sobald der Pilztaster losgelassen wird.
Wenn alles in Ordnung ist, kann man auf dem Bildschirm die RESET-Schaltfläche drücken und zum nächs-
ten Unterkapitel übergehen.
Gibt es keine Reaktion auf irgendwelche Signale, ist es zu kontrollieren,
ob sich das Programm überhaupt mit der CSMIO/IP-A-Steuerung kom-
muniziert. In dem Diagnosefenster, das aus dem Menü „Plug-in
ControlCSMIO_IP Plug-in" ausgewählt wird, kann der Verbindungs-
status kontrolliert werden. Wenn die Kontrollleuchte rot leuchtet, kann
man versuchen, das Mach3-Programm zu schließen und wieder zu
starten. Wenn das Problem damit nicht behoben ist, kehren Sie zurück
und lesen Sie die vorherigen Kapitel zur Installation und Konfiguration.
C S - L a b s . c . – C N C - S t e u e r u n g C S M I O / I P - A Seite 90
