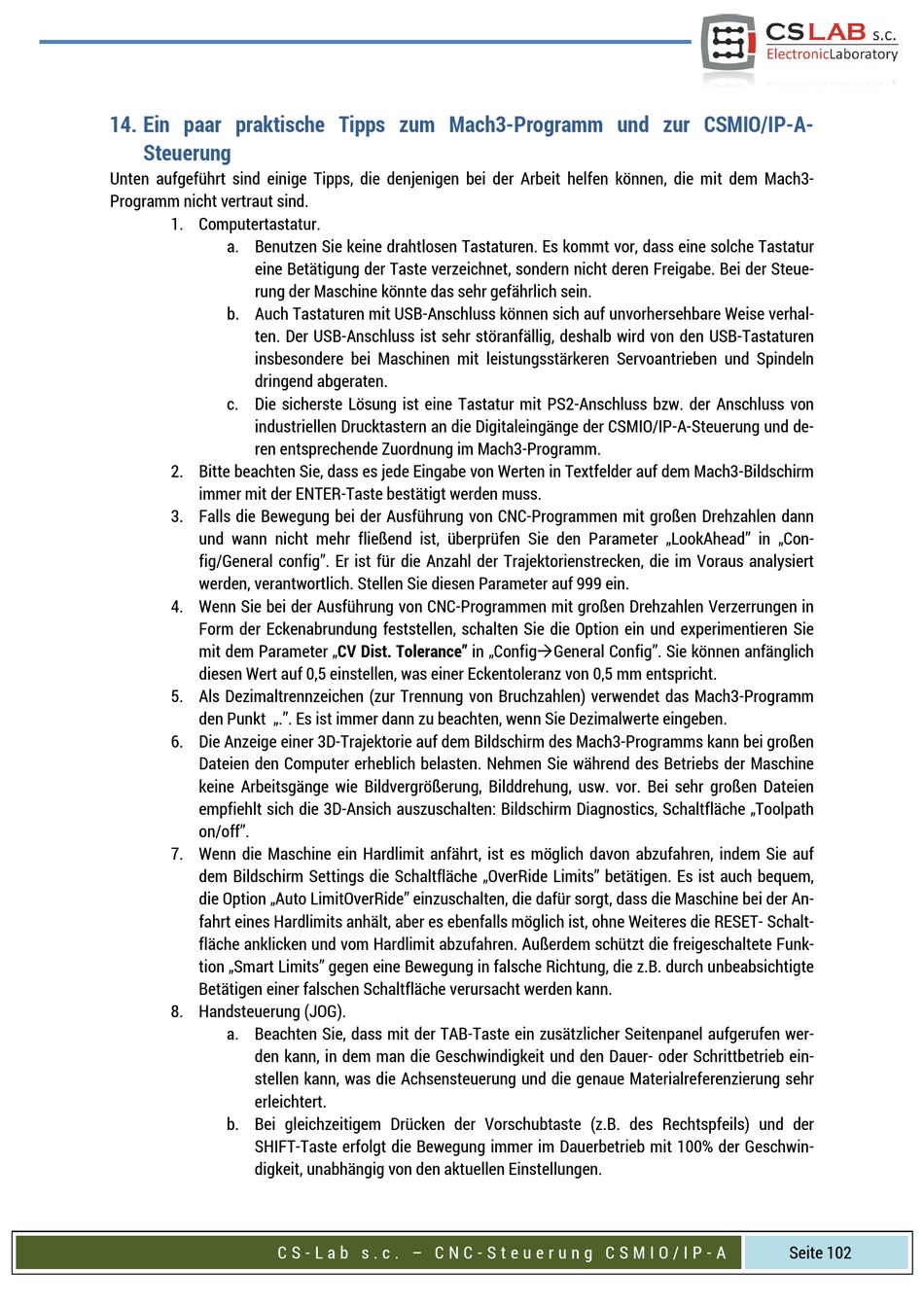

14. Ein paar praktische Tipps zum Mach3-Programm und zur CSMIO/IP-A-
Steuerung
Unten aufgeführt sind einige Tipps, die denjenigen bei der Arbeit helfen können, die mit dem Mach3-
Programm nicht vertraut sind.
1. Computertastatur.
a. Benutzen Sie keine drahtlosen Tastaturen. Es kommt vor, dass eine solche Tastatur
eine Betätigung der Taste verzeichnet, sondern nicht deren Freigabe. Bei der Steue-
rung der Maschine könnte das sehr gefährlich sein.
b. Auch Tastaturen mit USB-Anschluss können sich auf unvorhersehbare Weise verhal-
ten. Der USB-Anschluss ist sehr störanfällig, deshalb wird von den USB-Tastaturen
insbesondere bei Maschinen mit leistungsstärkeren Servoantrieben und Spindeln
dringend abgeraten.
c. Die sicherste Lösung ist eine Tastatur mit PS2-Anschluss bzw. der Anschluss von
industriellen Drucktastern an die Digitaleingänge der CSMIO/IP-A-Steuerung und de-
ren entsprechende Zuordnung im Mach3-Programm.
2. Bitte beachten Sie, dass es jede Eingabe von Werten in Textfelder auf dem Mach3-Bildschirm
immer mit der ENTER-Taste bestätigt werden muss.
3. Falls die Bewegung bei der Ausführung von CNC-Programmen mit großen Drehzahlen dann
und wann nicht mehr fließend ist, überprüfen Sie den Parameter „LookAhead" in „Con-
fig/General config". Er ist für die Anzahl der Trajektorienstrecken, die im Voraus analysiert
werden, verantwortlich. Stellen Sie diesen Parameter auf 999 ein.
4. Wenn Sie bei der Ausführung von CNC-Programmen mit großen Drehzahlen Verzerrungen in
Form der Eckenabrundung feststellen, schalten Sie die Option ein und experimentieren Sie
mit dem Parameter „CV Dist. Tolerance" in „ConfigGeneral Config". Sie können anfänglich
diesen Wert auf 0,5 einstellen, was einer Eckentoleranz von 0,5 mm entspricht.
5. Als Dezimaltrennzeichen (zur Trennung von Bruchzahlen) verwendet das Mach3-Programm
den Punkt „.". Es ist immer dann zu beachten, wenn Sie Dezimalwerte eingeben.
6. Die Anzeige einer 3D-Trajektorie auf dem Bildschirm des Mach3-Programms kann bei großen
Dateien den Computer erheblich belasten. Nehmen Sie während des Betriebs der Maschine
keine Arbeitsgänge wie Bildvergrößerung, Bilddrehung, usw. vor. Bei sehr großen Dateien
empfiehlt sich die 3D-Ansich auszuschalten: Bildschirm Diagnostics, Schaltfläche „Toolpath
on/off".
7. Wenn die Maschine ein Hardlimit anfährt, ist es möglich davon abzufahren, indem Sie auf
dem Bildschirm Settings die Schaltfläche „OverRide Limits" betätigen. Es ist auch bequem,
die Option „Auto LimitOverRide" einzuschalten, die dafür sorgt, dass die Maschine bei der An-
fahrt eines Hardlimits anhält, aber es ebenfalls möglich ist, ohne Weiteres die RESET- Schalt-
fläche anklicken und vom Hardlimit abzufahren. Außerdem schützt die freigeschaltete Funk-
tion „Smart Limits" gegen eine Bewegung in falsche Richtung, die z.B. durch unbeabsichtigte
Betätigen einer falschen Schaltfläche verursacht werden kann.
8. Handsteuerung (JOG).
a. Beachten Sie, dass mit der TAB-Taste ein zusätzlicher Seitenpanel aufgerufen wer-
den kann, in dem man die Geschwindigkeit und den Dauer- oder Schrittbetrieb ein-
stellen kann, was die Achsensteuerung und die genaue Materialreferenzierung sehr
erleichtert.
b. Bei gleichzeitigem Drücken der Vorschubtaste (z.B. des Rechtspfeils) und der
SHIFT-Taste erfolgt die Bewegung immer im Dauerbetrieb mit 100% der Geschwin-
digkeit, unabhängig von den aktuellen Einstellungen.
