4.13.4 Anschluss eines Wechselrichters über einen Analogausgang

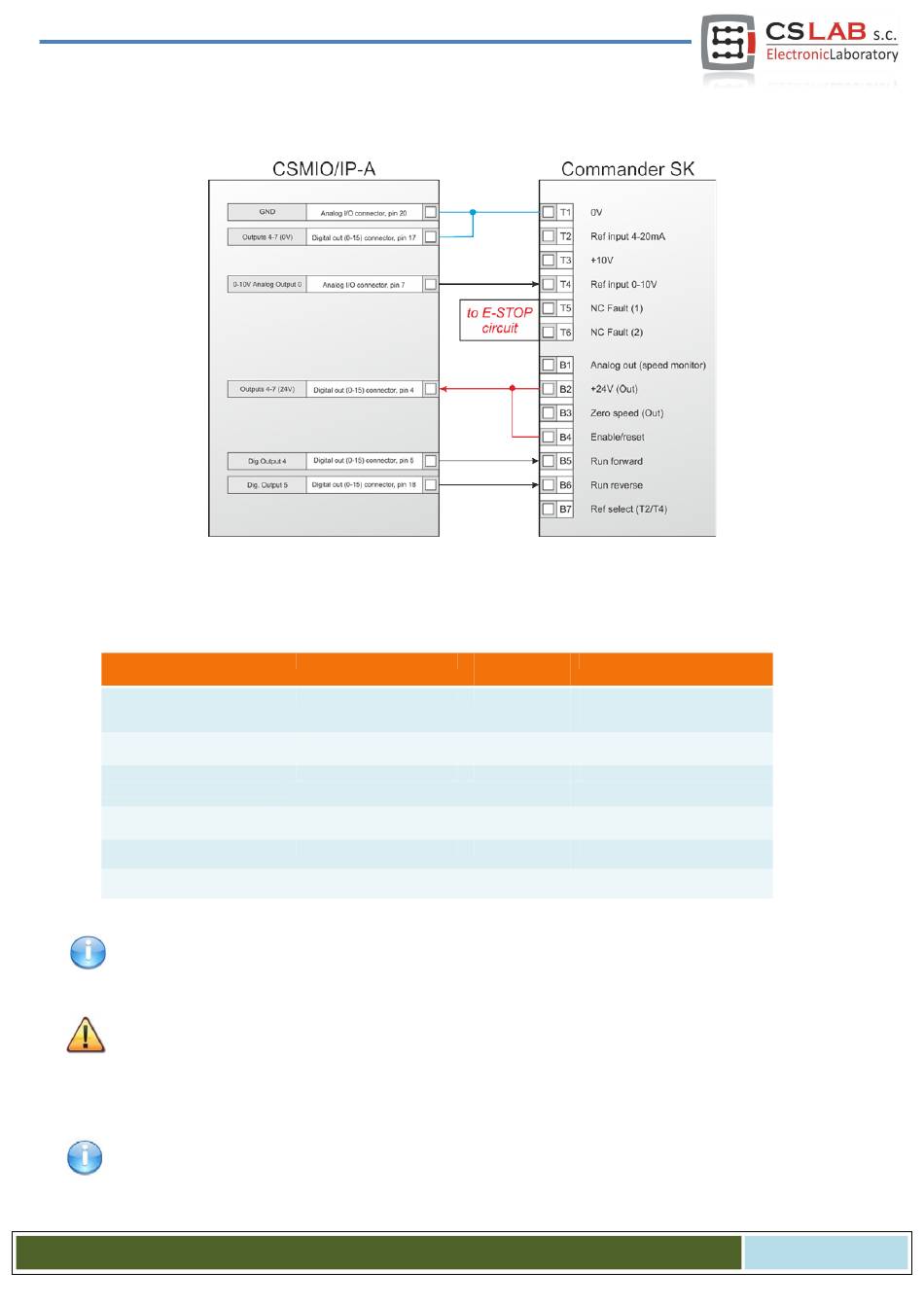

Im obigen Beispiel ist der Anschluss eines Commander-SK-Wechselrichters zur Spindelbedienung darge-
stellt.
Es werden folgende Ausgänge der CSMIO/IP-A-Steuerung eingesetzt:
CSMIO/IP-A-Signal
Anschluss der Analogmasse
Analogausgang 0
Versorgungsmasse der CSMIO/IP-
Digitalausgänge
Stromversorgung der Ausgänge 4
und 5
Digitalausgang 4
Digitalausgang 5
Beachten Sie, dass jede Gruppe der Digitalausgänge der CSMIO/IP-A-Steuerung kann mit einem anderen
Potential funktionieren. In diesem Fall wurde ein 24V-Ausgang des Wechselrichters eingesetzt.
Vergessen Sie nicht, die richtigen Konfigurationseinstellungen des Wechselrichters vorzunehmen. Bei
falsch konfigurierten Einstellungen meldet der Wechselrichter bestenfalls einen Fehler, schlimmstenfalls
aber wird der Spindelmotor beschädigt (Beschädigungen dieser Art sind nicht durch die Garantie abge-
deckt).
Wie das Mach3-Programm in Hinsicht auf die Bedienung einer Spindel mit Drehzahlregelung zu konfigurie-
ren ist, ist im Kapitel 10 – „Konfiguration des Mach3-Programms" beschrieben.
C S - L a b s . c . – C N C - S t e u e r u n g C S M I O / I P - A
CSMIO/IP-A-Buchse
DB25 – Analog-Ein-/Ausgang
DB25 – Analog-Ein-/Ausgang
DB25 – Digitalausgänge (0-15)
DB25 – Digitalausgänge (0-15)
DB25 – Digitalausgänge (0-15)
DB25 – Digitalausgänge (0-15)
Kontaktnummer
Funktion des Wechselrichters
der CSMIO/IP-A
20
Erdung – Referenzpotential für den
Solldrehzahl-Analogeingang
7
0-10V-Spannungseingang für die
Solldrehzahl
17
4
24V-Ausgang für Steuersignale
5
Einschalten der Rechtsdrehung
18
Einschalten der Linksdrehung
