4.4

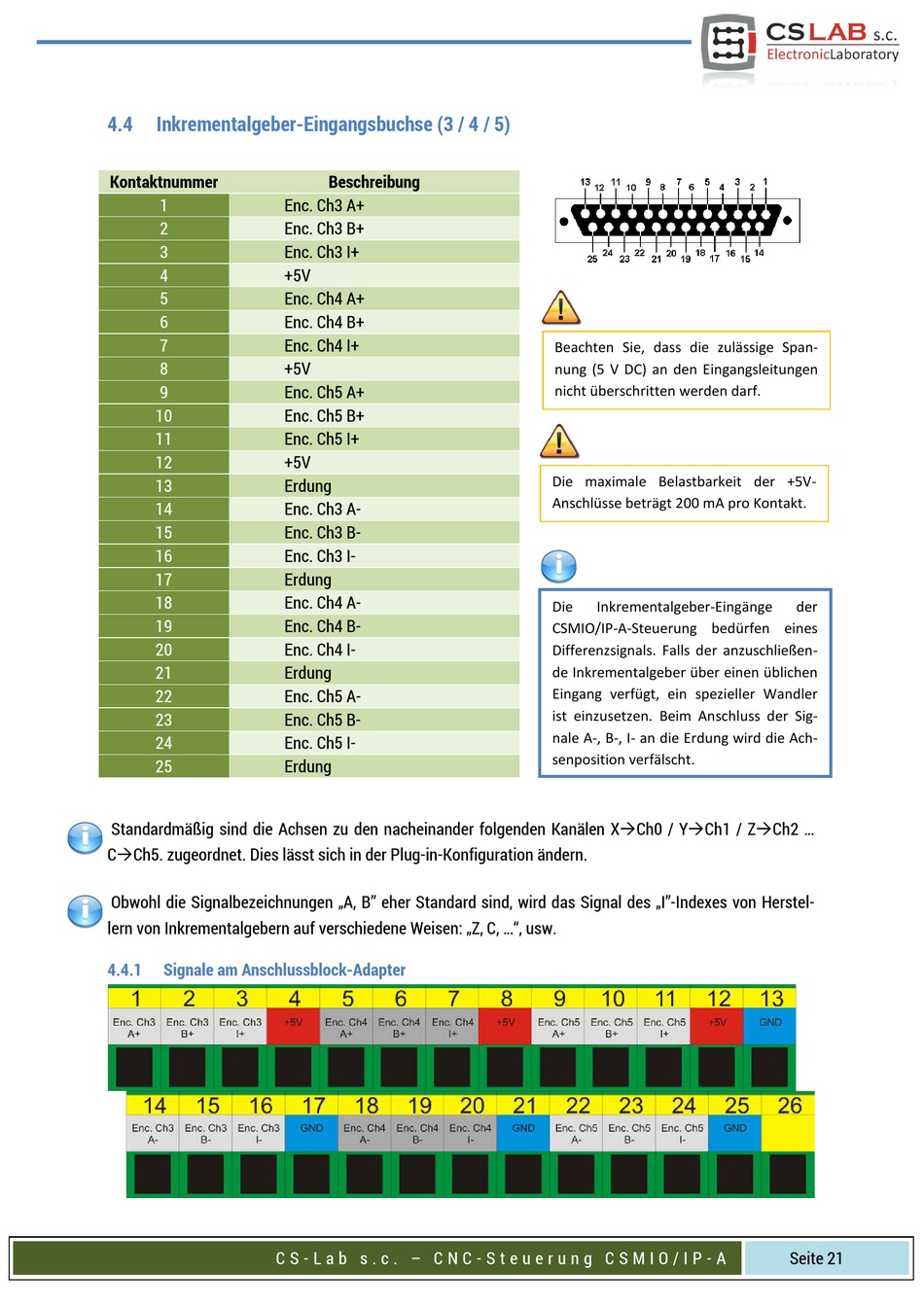

Inkrementalgeber-Eingangsbuchse (3 / 4 / 5)

Kontaktnummer
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
Standardmäßig sind die Achsen zu den nacheinander folgenden Kanälen XCh0 / YCh1 / ZCh2 ...
CCh5. zugeordnet. Dies lässt sich in der Plug-in-Konfiguration ändern.
Obwohl die Signalbezeichnungen „A, B" eher Standard sind, wird das Signal des „I"-Indexes von Herstel-
lern von Inkrementalgebern auf verschiedene Weisen: „Z, C, ...", usw.
4.4.1

Signale am Anschlussblock-Adapter

C S - L a b s . c . – C N C - S t e u e r u n g C S M I O / I P - A
Beschreibung
Enc. Ch3 A+
Enc. Ch3 B+
Enc. Ch3 I+
+5V
Enc. Ch4 A+
Enc. Ch4 B+
Enc. Ch4 I+
+5V
Enc. Ch5 A+
Enc. Ch5 B+
Enc. Ch5 I+
+5V
Erdung
Enc. Ch3 A-
Enc. Ch3 B-
Enc. Ch3 I-
Erdung
Enc. Ch4 A-
Enc. Ch4 B-
Enc. Ch4 I-
Erdung
Enc. Ch5 A-
Enc. Ch5 B-
Enc. Ch5 I-
Erdung
Beachten Sie, dass die zulässige Span-
nung (5 V DC) an den Eingangsleitungen
nicht überschritten werden darf.
Die maximale Belastbarkeit der +5V-
Anschlüsse beträgt 200 mA pro Kontakt.
Die Inkrementalgeber-Eingänge
CSMIO/IP-A-Steuerung bedürfen eines
Differenzsignals. Falls der anzuschließen-
de Inkrementalgeber über einen üblichen
Eingang verfügt, ein spezieller Wandler
ist einzusetzen. Beim Anschluss der Sig-
Oz
nale A-, B-, I- an die Erdung wird die Ach-
senposition verfälscht.
der
