Überprüfen Sie gründlich die Funktionsweise des E-STOP-Signals, bevor Sie mit der weiteren Konfiguration
fortfahren. Es ist sehr wichtig, die Maschine sofort zum Stillstand bringen zu können, insbesondere beim
Erststart und der Konfiguration!
An der CSMIO/IP-Steuerung wurde zusätzlich die Unterstützung von Fehlersignalen aus Servoantrieben
implementiert. Weitere Einzelheiten im Kapitel „Zusätzliche Konfigurationsfunktionen".
Ab Version v1.07 der CSMIO/IP-Software ist
es möglich, denselben Eingangskontakt als
LIMIT und HOME zu wählen. Hierfür muss im
Fenster „General Config" des Mach3-
Programms die Option „Home Sw. Safety"
deaktiviert werden. Wenn die Option „Home
Sw. Safety" ausgeschaltet ist, werden wäh-
rend der Referenzierung keine LIMIT-Signale
überwacht.

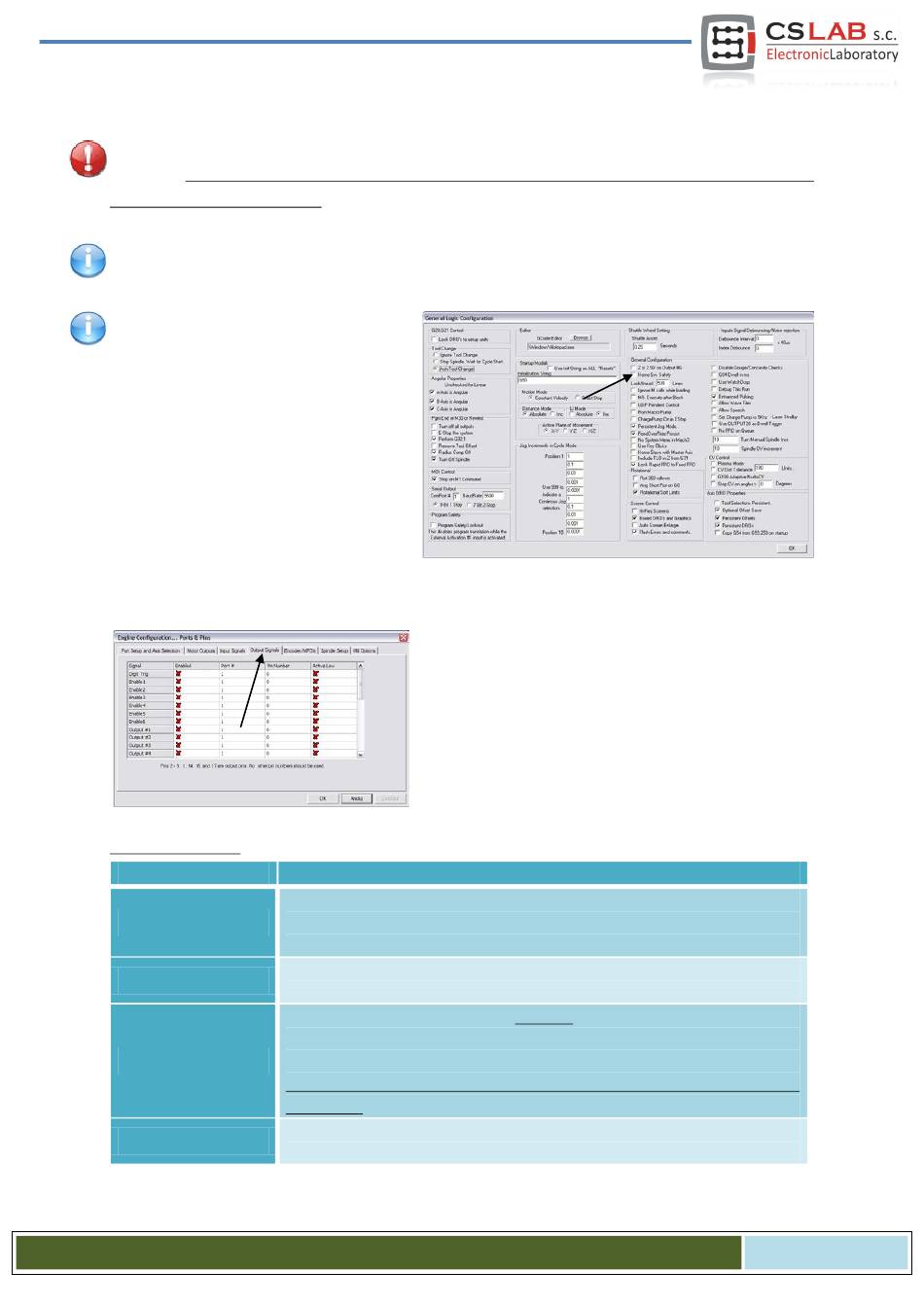

10.5 Digitalausgangssignale konfigurieren

Spaltenerläuterung:
Spaltenname
Enabled
Port #
Pin Number
Active Low
C S - L a b s . c . – C N C - S t e u e r u n g C S M I O / I P - A
Verwendet werden die Digitalausgänge zur Erledigung
solcher Aufgaben wie z.B. Spindel-/Brennereinschalten,
Einschalten/Auslösen elektromagnetischer Motorbremsen,
Einschalten der Kühlung, von Magnetventilen, usw.
Die Konfiguration der Ausgänge erfolgt im Wesentlichen
analog zu jener der Eingänge.
Der grüne Haken bedeutet, dass das jeweilige Signal verwendet wird.
•
• Der rote Haken bedeutet, dass das jeweilige nicht relevant ist und somit
nicht unterstützt wird.
Nummer des Eingangsanschlusses – für die CSMIO/IP-A-Steuerung ist das
immer Anschluss Nr. 10.
Kontaktnummer bedeutet die Ausgangsnummer an der CSMIO/IP-A-
Steuerung, d.h. z.B. der Ausgang Nr. 5 der Steuerung wird hier als Kontakt 5
angegeben.
Die Kontaktnummer am Anschluss der CSMIO/IP-Steuerung wird hier nicht
angegeben.
Änderung der Signalpolarisation, d.h. Wahl, ob das Signal aktiv bei 0 V oder
24 V sein sollte.

Beschreibung

Seite 60
