4.7.1

Aufbau der Ausgangsstromkreise

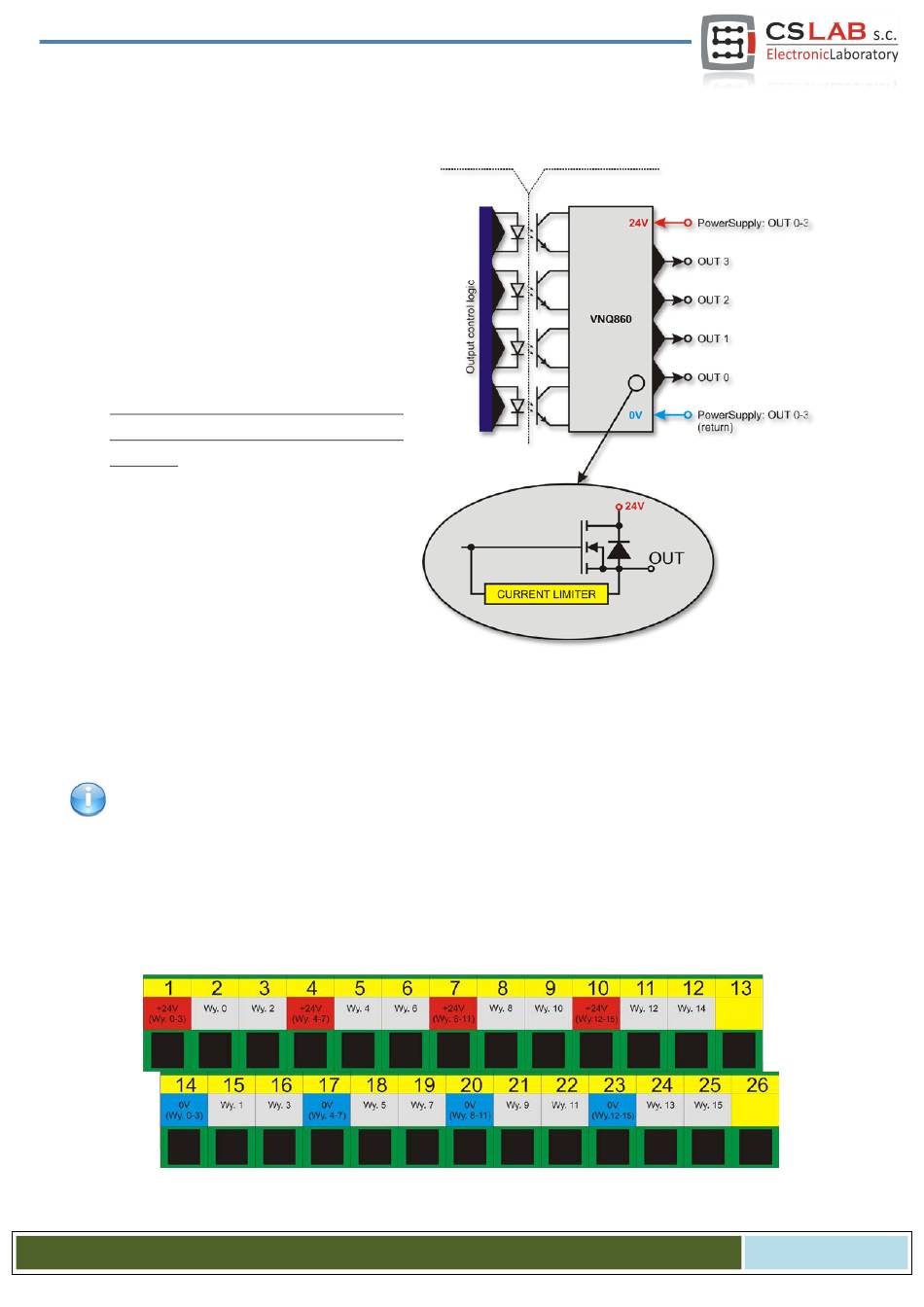

Wie im nebenstehenden Schaltplan darge-
stellt, ist jeder Ausgang optoentkoppelt. Die
Ausgänge sind in Gruppen gegliedert, vier
Ausgänge pro Gruppe.
Jede Gruppe wird von einem spezialisierten
VNQ860-Schaltkreis angesteuert.
Schaltungen werden in PNP-Logik betrie-
ben, deshalb ist das der Hochzustand
(+24V), der aktiv ist
Die VNQ860-Schaltungen werden nicht aus
derselben Stromquelle versorgt wie die
CSMIO/IP. Wäre es der Fall, dann würde die
optische Entkoppelung keinen großen Sinn
machen. Dabei ist es zu beachten, dass jede
verwendete Ausgangsgruppe versorgt wer-
den muss.
Wenn Ihnen nicht viel an der Potentialtrennung der Stromversorgung der CSMIO/IP-Steuerung und der
Digitalausgänge liegt und Sie nur eine Stromquelle verwenden möchten, kann die Stromversorgung aller
Gruppen (Kontakte 1, 4, 7 und 10) kombiniert und an die +24V-Stromversorgung der Steuerung ange-
schlossen werden. Selbstverständlich müssen auch die 0V-Versorgungsrückleitungen (Kontakte 14, 17,
20, 23) an die Spannungsversorgungsmasse der CSMIO/IP-Steuerung angeschlossen werden.
4.7.2

Signale am Anschlussblock-Adapter

C S - L a b s . c . – C N C - S t e u e r u n g C S M I O / I P - A
