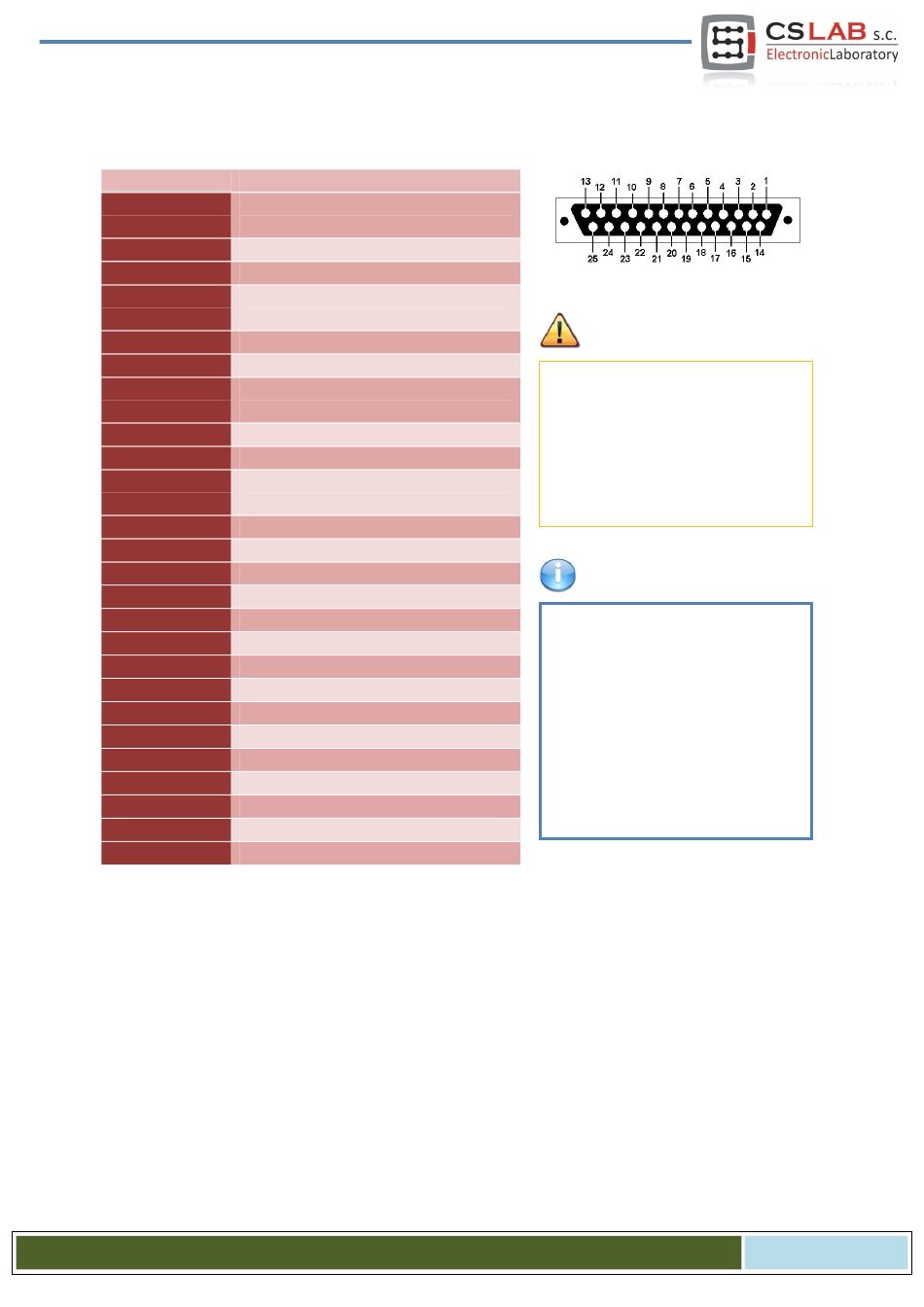

4.7 Digitale Ausgangsbuchse (0-15)

Kontaktnummer
1 Stromversorgung 24 V für die Aus-
gänge 0-3
2 Ausgang 0
3 Ausgang 2
4 Stromversorgung 24 V für die Aus-
gänge 4-7
5 Ausgang 4
6 Ausgang 6
7 Stromversorgung 24 V für die Aus-
gänge 8-11
8 Ausgang 8
9 Ausgang 10
10 Stromversorgung 24 V für die Aus-
gänge 12-15
11 Ausgang 12
12 Ausgang 14
13 Erdung (nicht besetzt)
14 Erdung 0 V für die Ausgänge 0-3
15 Ausgang 1
16 Ausgang 3
17 Erdung 0 V für die Ausgänge 4-7
18 Ausgang 5
19 Ausgang 7
20 Erdung 0 V für die Ausgänge 8-11
21 Ausgang 9
22 Ausgang 11
23 Erdung 0 V für die Ausgänge 12-15
24 Ausgang 13
25 Ausgang 15
C S - L a b s . c . – C N C - S t e u e r u n g C S M I O / I P - A
Beschreibung
Die Ausgänge haben eine Belastbarkeit
von 250 mA. Zu beachten ist auch,
dass es beim Anschluss
Induktivitäten empfiehlt, eine zusätzli-
che Überspannungsschutzdiode, vor-
zugsweise möglichst nah an der Spule,
einzusetzen.
In der „Port&Pins"-Konfiguration
des Mach3-Programms bezieht sich
der Wert in der Spalte „Pin" nicht auf
die Kontaktnummer am CSMIO/IP-
Anschluss, sondern auf die Ausgangs-
Oz
nummer.
Das bedeutet, dass bei der Eingabe
von „9" der Ausgang 9, d.h. der Kon-
takt 21 am CSMIO/IP-Anschluss einge-
stellt wird.
hoher
