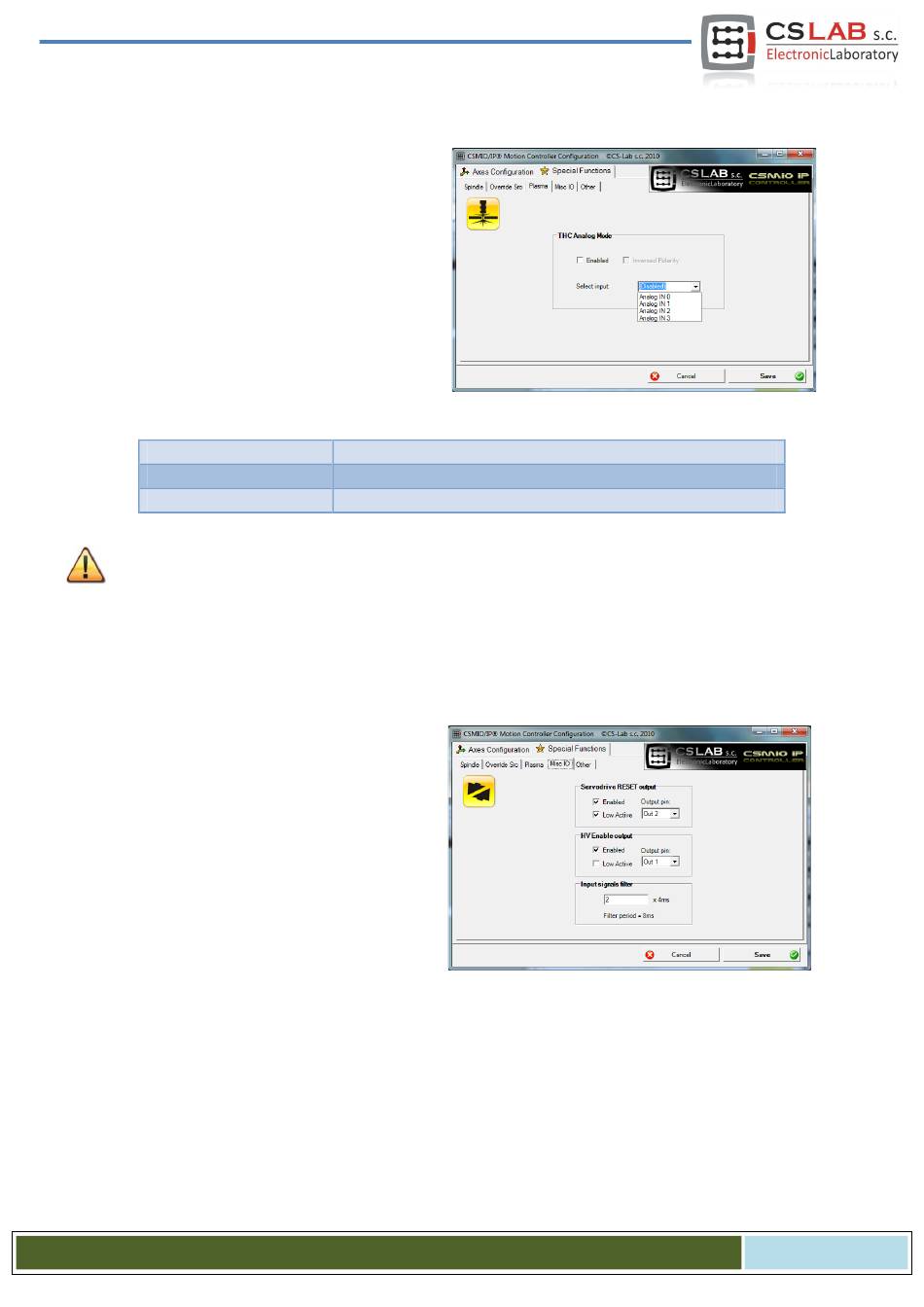

10.9.4 Plasma – Zusätzliche Funktionen für Plasma-Ausschneidemaschinen
Bei der aktuellen Version der Software steht hier
eine Funktion zur Verfügung: Steuerung der
Brennerhöhe mittels Analogeingang.
Die Konfiguration beschränkt sich auf die Frei-
lassung der Funktion sowie die Auswahl der
Polarisation und des Analogeingangs.
Die Funktion ist so, dass bei normaler Polarisati-
on die im THC min eingegebene Korrektur 0 V am
Analogeingang entspricht, das auf dem Mach3-
Bildschirm konfigurierte THC max hingegen 10 V.
Bei umgekehrter Polarisation entspricht THC max 0 V, THC min hingegen 10 V.
Enabled
Inversed Polarity
Select input
Achtung! Wehen Hochspannung an den Elektroden sind die Plasma-Aggregate gefährlich. An die Analog-
eingänge der CSMIO/IP-Steuerung ist nur ein galvanisch getrenntes und entsprechend gefiltertes Signal
anzuschließen (es ist sinnvoll, das RC-Filter im Stecker selbst unterzubringen). Ein unsachgemäßer An-
schluss der Signale aus dem Plasma-Aggregat an die CSMIO/IP-Steuerung kann zu dessen Beschädigung
führen.
10.9.5 Misc IO – Ein-/Ausgangs-Sonderfunktionen
10.9.5.1 Servodrive RESET
Ein beliebiger Ausgang der CSMIO/IP-Steuerung
kann als RESET-Signal für Servoantriebe zuge-
ordnet werden. Am Ausgang tritt ein kurzer Im-
puls immer auf, wenn im Mach3-Programm die
RESET-Funktion ausgelöst wird.
10.9.5.2 HV Enable
Einem beliebigen Ausgang der CSMIO/IP-Steuerung kann hier die Einschaltfunktion der Hauptstromver-
sorgung (z.B. für Servoantriebe) zugeordnet werden. In vielen Notsituationen, z.B. wenn das E-STOP-
Signal aktiviert wird, kann die Sicherheit durch Ausschalten der Hauptstromversorgung zusätzlich erhöht
werden.
Der als „HV Enable" definierte Ausgang ist bei normalem Betrieb der CSMIO/IP-Steuerung aktiv, bei sämtli-
chen Alarmzuständen hingegen wie Anfahrt eines Hardwarelimits bzw. E-STOP geht das Signal in den
inaktiven Zustand über.
C S - L a b s . c . – C N C - S t e u e r u n g C S M I O / I P - A
Ein-/Ausschalten der Funktion
Umgekehrte Polarisation
Auswahl des Analogeingangs zur Steuerung der Brennerhöhe
