4.12 Bedeutung der LED-Kontrollleuchten
An der Frontplatte des CSMIO/IP-Gerätes befindet sich eine Gruppe LED-Kontrollleuchten, die erleichtern
die Richtigkeit der elektrischen Montage zu überprüfen und solche Elemente wie z.B. Referenzier- (HOME),
End- (LIMIT) und Sicherheitsschalter (E-STOP) zu diagnostizieren.

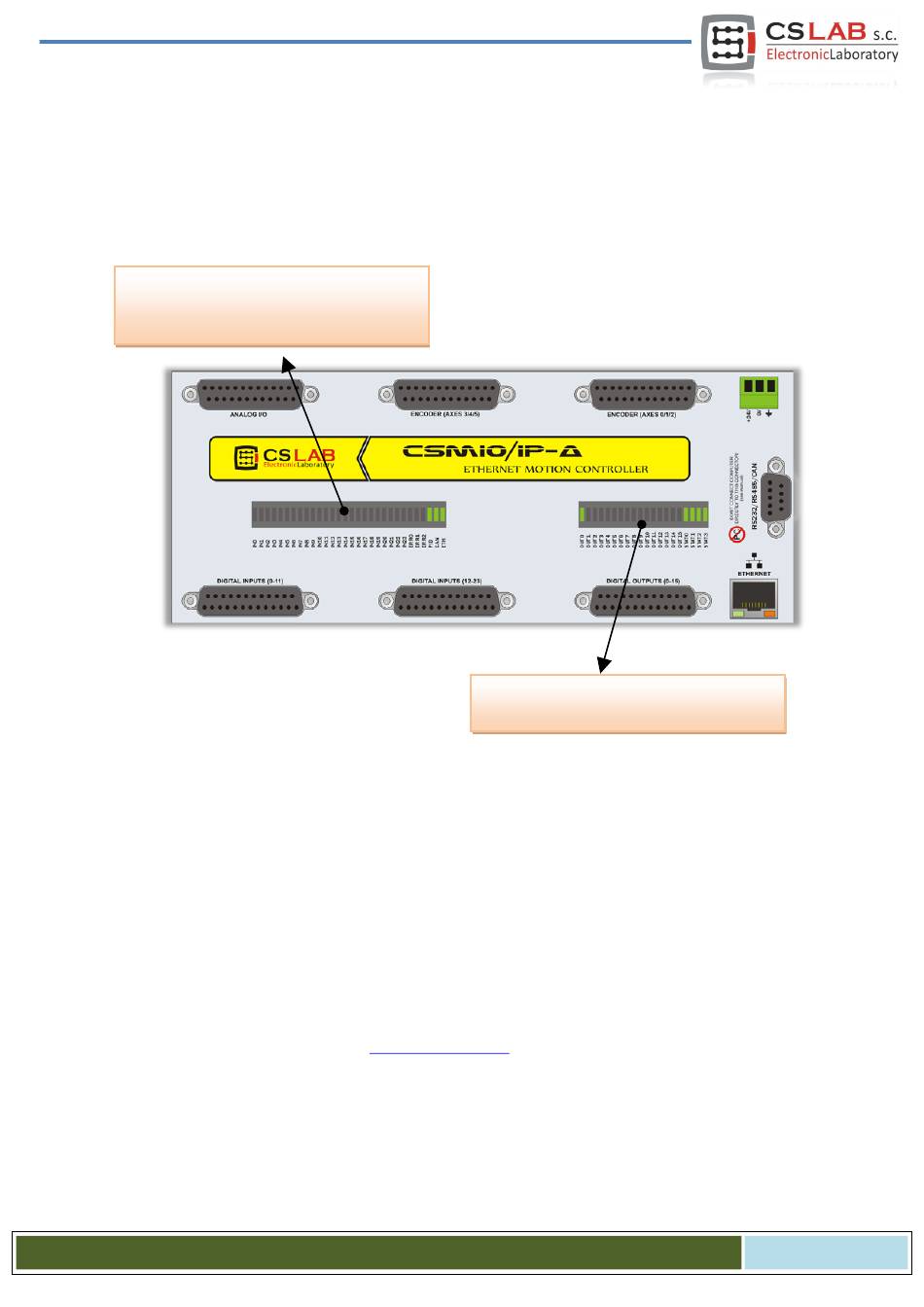

4.12.1 Arten und Anordnung der LED-Kontrollleuchten
Kontrollleuchten der Digitaleingänge 0-23,
Fehlerkontrollleuchten und Aktivität der
Kommunikationsanschlüsse.
Die Kontrollleuchten der Digitaleingänge und -ausgänge bedürfen eher keiner Erläuterung. Wenn ein
•
Signal z.B. an den Eingang Nr. 5 gelegt wird, leuchtet die Diode IN5. Das gilt gleichermaßen, wenn
z.B. der Ausgang Nr. 2 eingeschaltet wird und die Diode OUT2 leuchtet.
Die Kontrollleuchte CAN brennt, wenn mindestens ein Erweiterungsmodul angeschlossen ist und
•
über den CAN-Datenbus eine einwandfreie Kommunikation erfolgt.
Die Kontrollleuchte RS485 brennt, wenn die Kommunikation über den RS485-Datenbus erfolgt.
•
Die Kontrollleuchte RS232 brennt, wenn die Kommunikation über den RS232-Anschluss erfolgt.
•
Die Kontrollleuchte ETHERNET brennt, wenn die Steuerung erfolgreich die Kommunikation mit dem
•
PC hergestellt hat.
•
Die Kontrollleuchten ERR0-ERR2 zeigen interne Fehler der Steuerung an. Im Normalbetrieb sollte
keine davon brennen. Falls eine davon brennt, setzen Sie sich in Verbindung mit dem Kundendienst
– siehe den Reiter „Kontakt" auf
Die Kontrollleuchten STAT0-STAT3 zeigen den internen Zustand der Steuerung an. Die Angabe von
•
deren Zustand kann hilfreich sein, wenn es zu irgendwelchen Betriebsstörungen des Gerätes
kommt. Nachstehend wird die Bedeutung der oben genannten Kontrollleuchten ausführlich be-
schrieben.
C S - L a b s . c . – C N C - S t e u e r u n g C S M I O / I P - A
Kontrollleuchten der Digitalausgänge 0-15
und Gerätezustandsanzeige (STATx)
