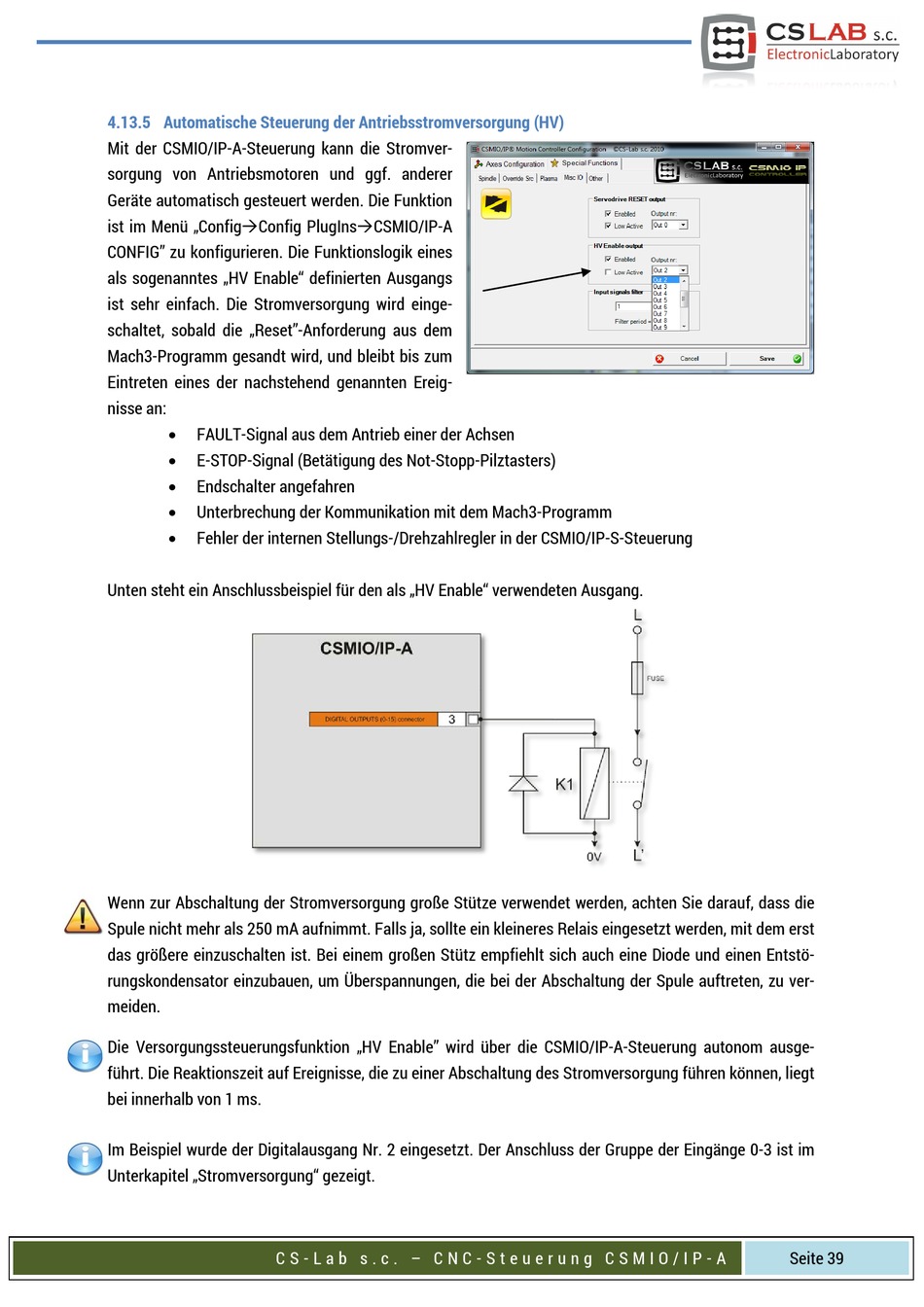

4.13.5 Automatische Steuerung der Antriebsstromversorgung (HV)

Mit der CSMIO/IP-A-Steuerung kann die Stromver-
sorgung von Antriebsmotoren und ggf. anderer
Geräte automatisch gesteuert werden. Die Funktion
ist im Menü „ConfigConfig PlugInsCSMIO/IP-A
CONFIG" zu konfigurieren. Die Funktionslogik eines
als sogenanntes „HV Enable" definierten Ausgangs
ist sehr einfach. Die Stromversorgung wird einge-
schaltet, sobald die „Reset"-Anforderung aus dem
Mach3-Programm gesandt wird, und bleibt bis zum
Eintreten eines der nachstehend genannten Ereig-
nisse an:
FAULT-Signal aus dem Antrieb einer der Achsen
•
• E-STOP-Signal (Betätigung des Not-Stopp-Pilztasters)
Endschalter angefahren
•
Unterbrechung der Kommunikation mit dem Mach3-Programm
•
Fehler der internen Stellungs-/Drehzahlregler in der CSMIO/IP-S-Steuerung
•
Unten steht ein Anschlussbeispiel für den als „HV Enable" verwendeten Ausgang.
Wenn zur Abschaltung der Stromversorgung große Stütze verwendet werden, achten Sie darauf, dass die
Spule nicht mehr als 250 mA aufnimmt. Falls ja, sollte ein kleineres Relais eingesetzt werden, mit dem erst
das größere einzuschalten ist. Bei einem großen Stütz empfiehlt sich auch eine Diode und einen Entstö-
rungskondensator einzubauen, um Überspannungen, die bei der Abschaltung der Spule auftreten, zu ver-
meiden.
Die Versorgungssteuerungsfunktion „HV Enable" wird über die CSMIO/IP-A-Steuerung autonom ausge-
führt. Die Reaktionszeit auf Ereignisse, die zu einer Abschaltung des Stromversorgung führen können, liegt
bei innerhalb von 1 ms.
Im Beispiel wurde der Digitalausgang Nr. 2 eingesetzt. Der Anschluss der Gruppe der Eingänge 0-3 ist im
Unterkapitel „Stromversorgung" gezeigt.
