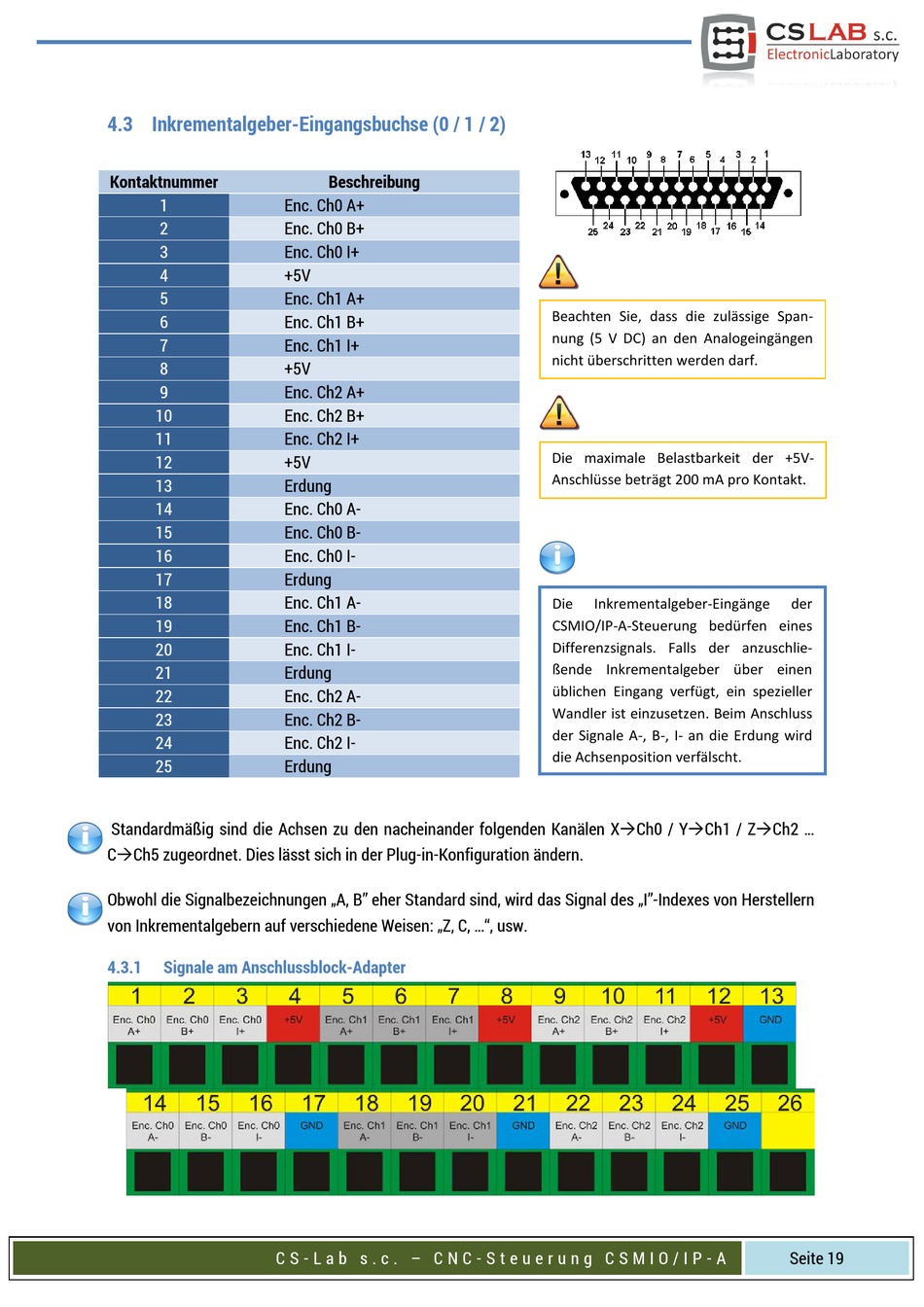

4.3 Inkrementalgeber-Eingangsbuchse (0 / 1 / 2)

Kontaktnummer
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
Standardmäßig sind die Achsen zu den nacheinander folgenden Kanälen XCh0 / YCh1 / ZCh2 ...
CCh5 zugeordnet. Dies lässt sich in der Plug-in-Konfiguration ändern.
Obwohl die Signalbezeichnungen „A, B" eher Standard sind, wird das Signal des „I"-Indexes von Herstellern
von Inkrementalgebern auf verschiedene Weisen: „Z, C, ...", usw.
4.3.1

Signale am Anschlussblock-Adapter

C S - L a b s . c . – C N C - S t e u e r u n g C S M I O / I P - A
Beschreibung
Enc. Ch0 A+
Enc. Ch0 B+
Enc. Ch0 I+
+5V
Enc. Ch1 A+
Enc. Ch1 B+
Enc. Ch1 I+
+5V
Enc. Ch2 A+
Enc. Ch2 B+
Enc. Ch2 I+
+5V
Erdung
Enc. Ch0 A-
Enc. Ch0 B-
Enc. Ch0 I-
Erdung
Enc. Ch1 A-
Enc. Ch1 B-
Enc. Ch1 I-
Erdung
Enc. Ch2 A-
Enc. Ch2 B-
Enc. Ch2 I-
Erdung
Beachten Sie, dass die zulässige Span-
nung (5 V DC) an den Analogeingängen
nicht überschritten werden darf.
Die maximale Belastbarkeit der +5V-
Anschlüsse beträgt 200 mA pro Kontakt.
Die Inkrementalgeber-Eingänge
CSMIO/IP-A-Steuerung bedürfen eines
Differenzsignals. Falls der anzuschlie-
ßende Inkrementalgeber über einen
üblichen Eingang verfügt, ein spezieller
Wandler ist einzusetzen. Beim Anschluss
Oz
der Signale A-, B-, I- an die Erdung wird
die Achsenposition verfälscht.
der
