Signalbezeichnung - CS LAB CSMIO/IP-A Bedienungsanleitung

Die Signale sind in den Unterlagen genau beschrieben, die auf der ArtSoft®-Webseite
www.machsupport.com (auf Englisch) erhältlich sind. Untenstehend finden Sie jedoch eine Kurzbeschrei-
bung der wichtigsten davon.

Signalbezeichnung

ENABLE1-6
OUTPUT1-20
Current Hi/Low

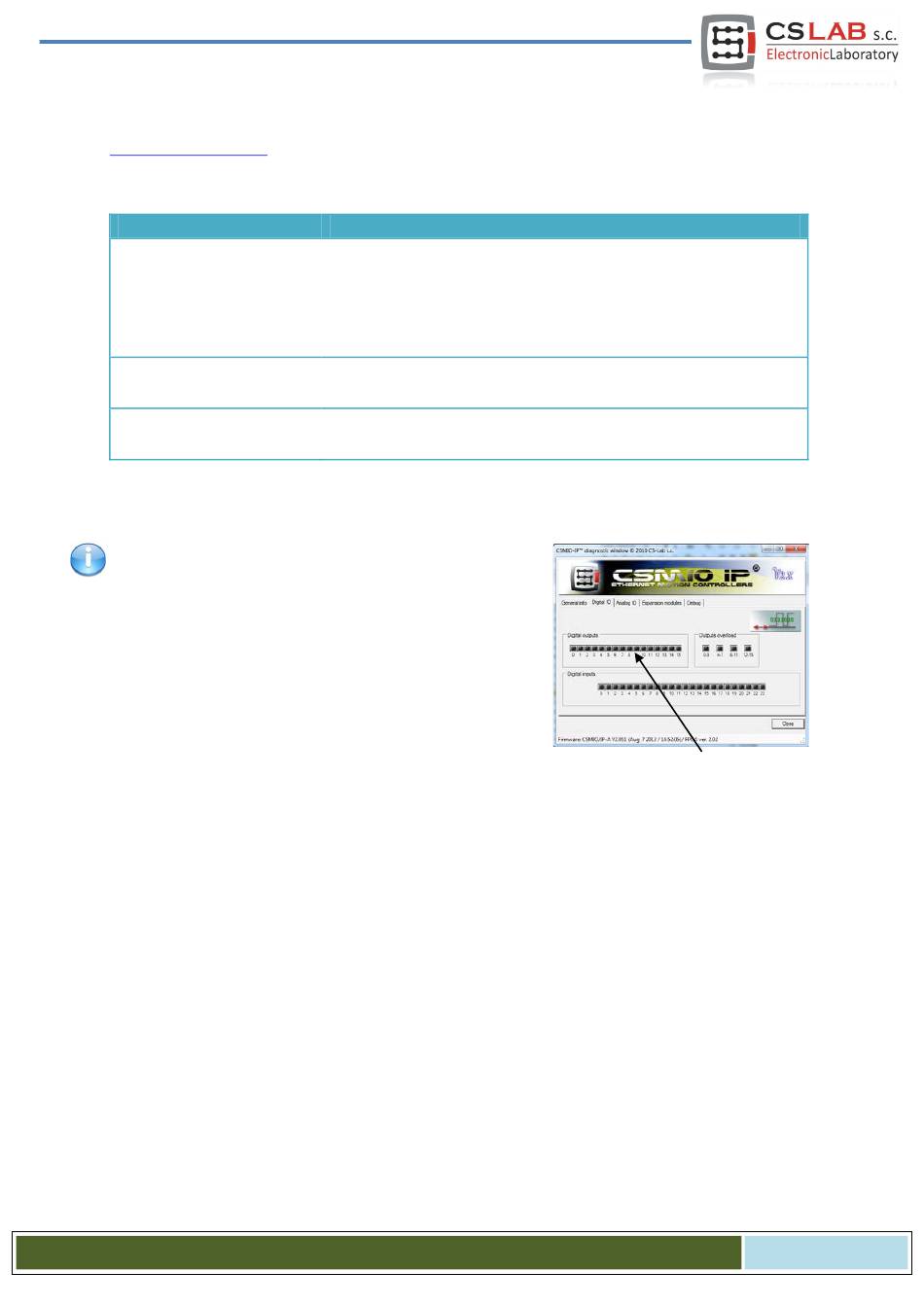

Als hilfreich kann sich beim Start des Systems noch einmal das
Diagnosefenster erweisen, das aus dem Menü „Plug-in Control"
abgerufen wird. Im Reiter „Digital IO" können Sie sich den aktuel-
len Zustand der Eingangssignale anschauen und somit beurtei-
len, ob eventuelle Probleme auf eine falsche Konfiguration oder
einen fehlerhaften Stromanschluss zurückzuführen sind.
C S - L a b s . c . – C N C - S t e u e r u n g C S M I O / I P - A
Achseneinschaltsignale. Sie können z.B. als Einschaltsignale (Servo
ON) bei Servoantrieben benutzt werden. Für die verwendeten Achsen
(siehe 10.3) werden diese Signale aktiv, nachdem im Mach3-Fenster
die RESET-Taste gedrückt ist. Wenn Mach3 in den Stoppzustand
wechselt, werden diese Signale ausgeschaltet.
Universalausgänge. Sie können zur Steuerung der Spindel und Kühlung
sowie aus VisualBasic-Skripten verwendet werden.
Strombegrenzungsausgang für Schrittmotoren. Bei der CSMIO/IP-A-
Steuerung ist dieses Signal nicht besetzt.
Beschreibung
