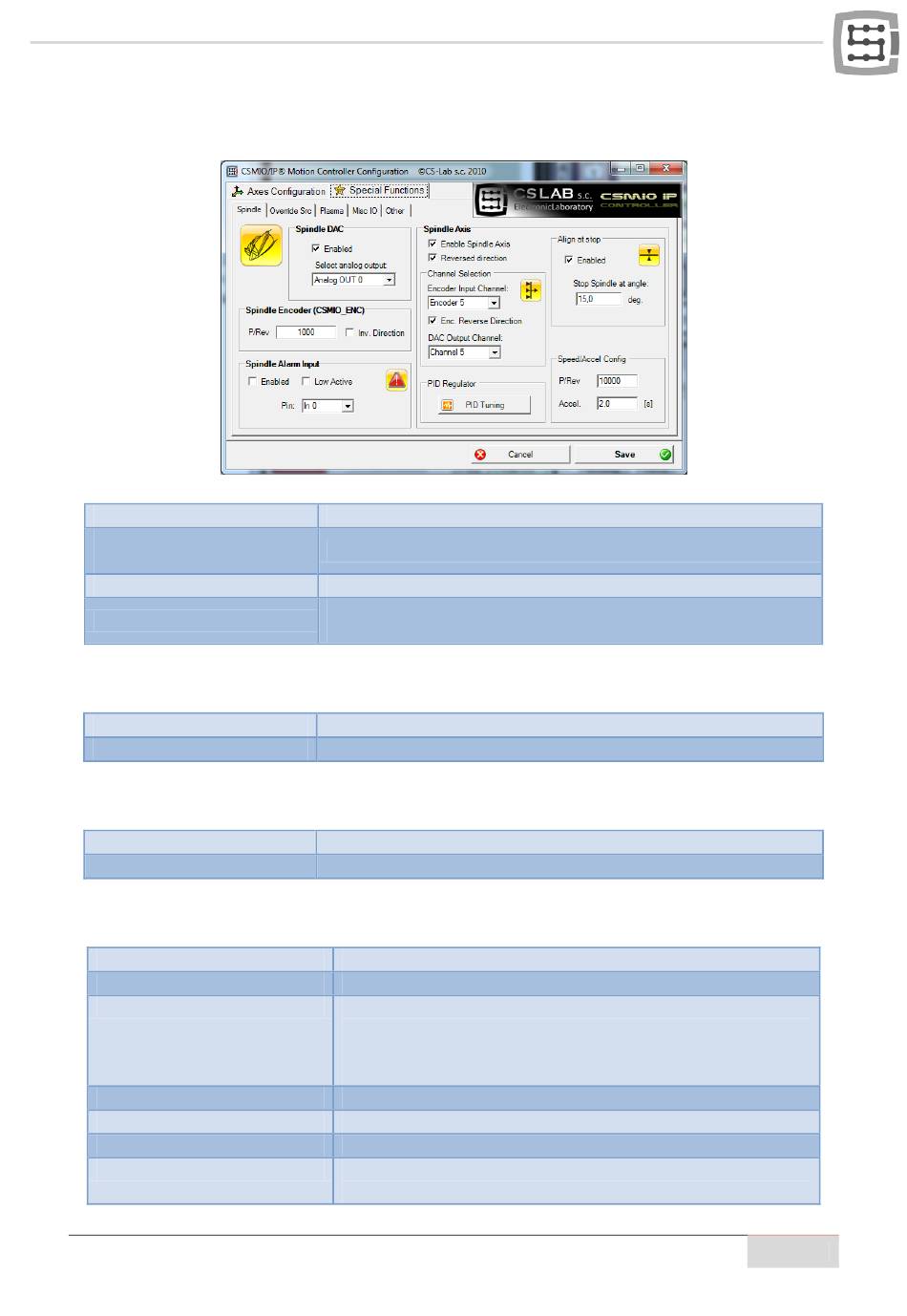

10.9.2 Spindle – Spindel konfigurieren
Die CSMIO/IP-Steuerung verfügt über eine Reihe zusätzlicher Funktionen, die im Zusammenhang mit
der Spindel stehen. Die Optionen sind in folgende Gruppen eingeteilt:
Spindle DAC
Spindle Encoder
(CSMIO_ENC)
Spindle Alarm Input
Spindle Axis
10.9.2.1 Spindle DAC – Drehzahlsteuerausgang
Enabled
Select Analog Output
10.9.2.2 Spindle Encoder – Spindelgebermodul
P/Rev
Inv. Direction
10.9.2.3 Spindle Axis – Spindelsteuerung über einen Servoantrieb
Enable Spindle Axis
Reversed Direction
Encoder Input Channel
Enc. Reverse Direction
DAC Output Channel
PID Regulator
Align at stop
Auswahl des Analogausgangs zur Steuerung der Spindeldrehzahl
Konfiguration des CSMIO-ENC-Erweiterungsmoduls
Konfiguration des Ausgangs für Alarmsignal des Spindelantriebs
Optionen zur Steuerung der Spindel über den Achsenkanal
(STEP/DIR)
Einschalten der Drehzahlsteuerung am Analogausgang 0-10 V
Auswahl der Analogausgangsnummer
Anzahl von Impulsen pro Spindelumdrehung (alle Flanken gezählt)
Umkehr der Zählrichtung für die Spindel-Inkrementalgeber
Einschalten der Funktion
Wechsel der Drehrichtung
Auswahl des Ausgangskanals für die Spindelsteuerung (es ist zu
beachten, dass zur Steuerung „normaler" Achsen nicht mehr als
5 Kanäle übrigbleiben, deshalb kann man nicht 6 Achsen benut-
zen)
Umkehr der Zählrichtung des Inkrementalgebers
Nummer des +/-10V-Eingangskanals
Abstimmung des PID-Reglers
Automatische Einstellung der Spindel auf einen vorgegebenen
Winkel immer nach Ausschalten. Die Funktion ist besonders
CS-Lab s.c. | CSMIO/IP-A 6-achsen CNC Steuerung 69
