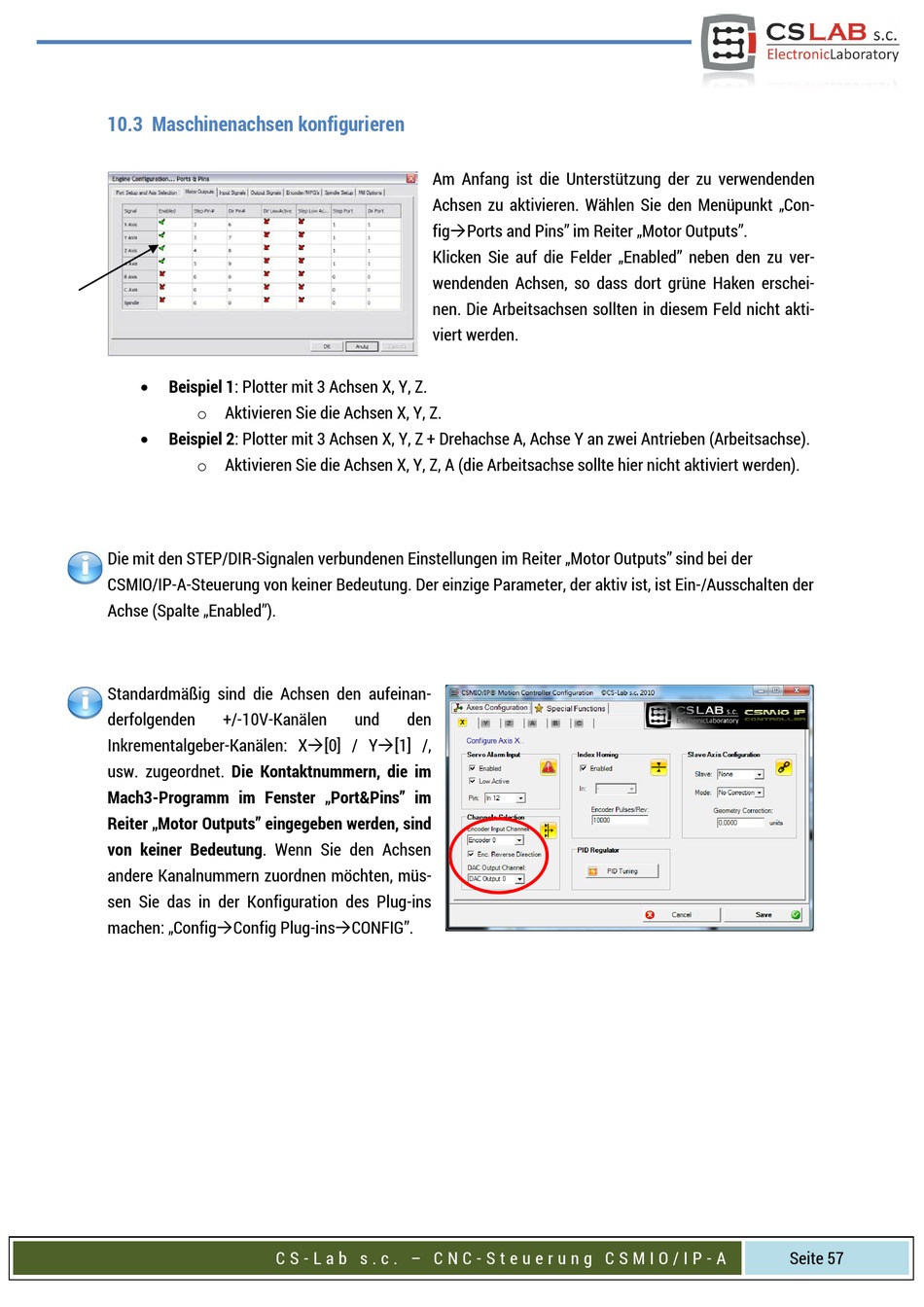

10.3 Maschinenachsen konfigurieren

Beispiel 1: Plotter mit 3 Achsen X, Y, Z.
•
o Aktivieren Sie die Achsen X, Y, Z.
Beispiel 2: Plotter mit 3 Achsen X, Y, Z + Drehachse A, Achse Y an zwei Antrieben (Arbeitsachse).
•
o Aktivieren Sie die Achsen X, Y, Z, A (die Arbeitsachse sollte hier nicht aktiviert werden).
Die mit den STEP/DIR-Signalen verbundenen Einstellungen im Reiter „Motor Outputs" sind bei der
CSMIO/IP-A-Steuerung von keiner Bedeutung. Der einzige Parameter, der aktiv ist, ist Ein-/Ausschalten der
Achse (Spalte „Enabled").
Standardmäßig sind die Achsen den aufeinan-
derfolgenden +/-10V-Kanälen
Inkrementalgeber-Kanälen: X[0] / Y[1] /,
usw. zugeordnet. Die Kontaktnummern, die im
Mach3-Programm im Fenster „Port&Pins" im
Reiter „Motor Outputs" eingegeben werden, sind
von keiner Bedeutung. Wenn Sie den Achsen
andere Kanalnummern zuordnen möchten, müs-
sen Sie das in der Konfiguration des Plug-ins
machen: „ConfigConfig Plug-insCONFIG".
C S - L a b s . c . – C N C - S t e u e r u n g C S M I O / I P - A
Am Anfang ist die Unterstützung der zu verwendenden
Achsen zu aktivieren. Wählen Sie den Menüpunkt „Con-
figPorts and Pins" im Reiter „Motor Outputs".
Klicken Sie auf die Felder „Enabled" neben den zu ver-
wendenden Achsen, so dass dort grüne Haken erschei-
nen. Die Arbeitsachsen sollten in diesem Feld nicht akti-
viert werden.
und den
