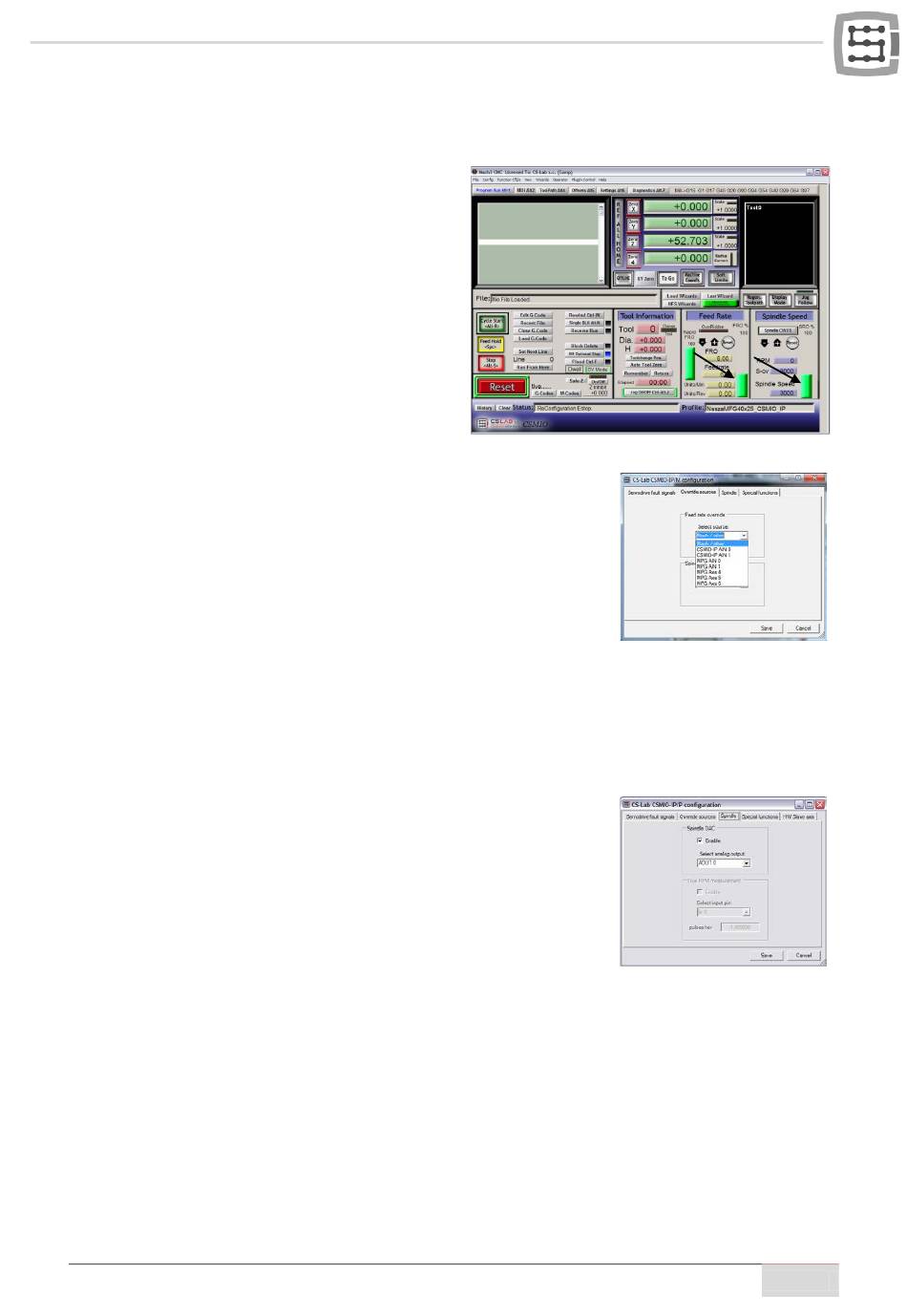

10.9.2 Reiter „Override sources" – Quelle für die Korrektur der Vorschubgeschwindigkeit und der
Spindeldrehzahl auswählen
Das Mach3-Programm macht es möglich, die Vor-
schubgeschwindigkeit und die Spindeldrehzahl
während des Betriebs zu ändern. Standardmäßig
wird dies mit zwei Schiebern auf dem Hauptbild-
schirm geregelt. Wenn die Werkzeugmaschine mit
einem zusätzlichen Tastenpult ausgestattet ist,
kann mit der CSMIO/IP-M-Steuerung über die Po-
tentiometer, die an die Analogeingänge ange-
schlossen sind, auch die Vorschubgeschwindigkeit
und die Spindeldrehzahl gesteuert werden. Im
Reiter „Override sources" kann konfiguriert wer-
den, ob die Geschwindigkeiten über den Mach3-Bildschirm oder Analogeingänge, und wenn über Ana-
logeingänge, dann über welche, zu steuern sind.
„Feed rate override" gilt für die Vorschubgeschwindigkeit, „Spindle
speed override" hingegen für die Spindeldrehzahl. Zur Verfügung ste-
hen folgende Varianten:
•
Mach/Other – Steuerung vom Mach3-Fenster aus
•
CSMIO-IP AIN0-1 – Analogeingangs-Nummer an der CSMIO/IP-
M-Steuerung
•
MPG AIN0-1 – Analogeingangs-Nummer im CSMIO-MPG-Modul
•
MPG Axis 4-6 – die Möglichkeit, die Geschwindigkeit mit dem MPG-Handrad.
10.9.3 Reiter „Spindle" – Auswahl des Analogausgangs zur Spindeldrehzahlsteuerung
In diesem Reiter ist die Nummer des Analogausgangs zur Spindeldreh-
zahlsteuerung zu definieren und zu bestimmen, ob dieser Ausgang
überhaupt benutzt werden soll (siehe Kapitel 10.6 betreffend Spindel-
konfiguration).
CS-Lab s.c. | CSMIO/IP-M 4-achsen CNC Steuerung
46
