bewegen lässt. Dies bedeutet, dass die Flächen des Materials und der geschliffene Teil der Welle nun eng
aneinander liegen.

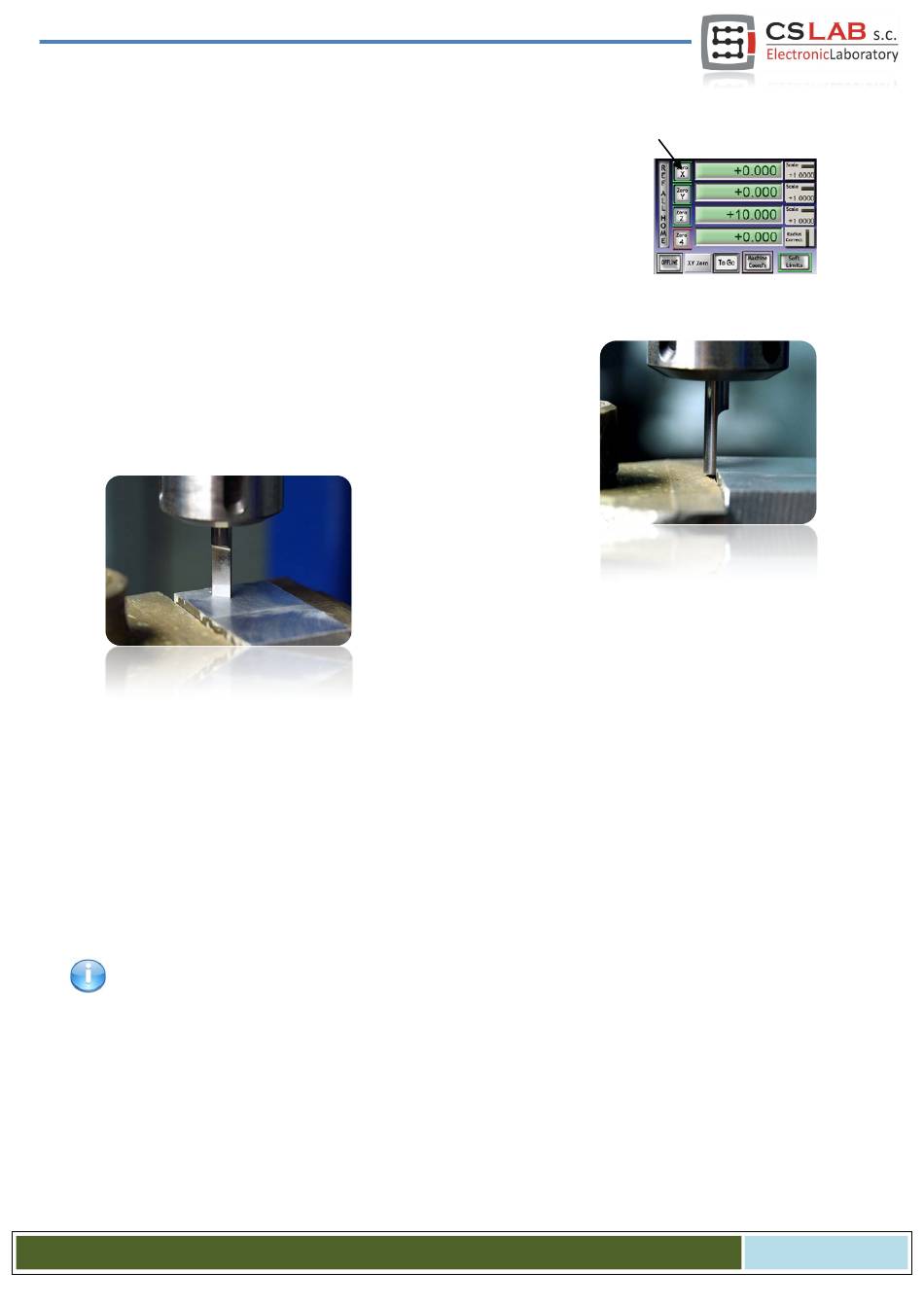

Sie können jetzt für das Material die Referenz auf der X-Achse einstellen, indem
Sie auf die Schaltfläche „Zero X" auf dem Mach3-Bildschirm klicken. Die X-
Koordinate auf dem Bildschirm wird zurückgesetzt.
Wechseln Sie die Vorschubart auf dauernd. Geben Sie für die Geschwindigkeit
„Slow Jog Rate" z.B. 2% ein, weil Sie sich sehr nahe bei dem Material und der Werkzeugaufnahme bewe-
gen. Stellen Sie an der unteren Kante des eingespannten Würfels auf analoge Weise die Y-Referenz ein.
Diese Referenzierungsmethode kann ein wenig beschwerlich scheinen.
Mit ein bisschen Übung aber kann man das sehr schnell schaffen. Au-
ßerdem ist sie sehr genau.
Wenn die Position bei der unteren Kante des Materials liegt, klicken Sie
auf „Zero Y", um hier die Y-Koordinate zurückzusetzen.
wobei die Z-Achse ein bisschen nach oben über das Materialniveau hochgehoben und dann im Schrittbe-
trieb so lange gesenkt wird, bis die untere Oberfläche der Welle das Material berührt. Und klicken Sie na-
türlich auf „Zero Z", um die Z-Koordinate an dieser Stelle zurückzusetzen.
Die Referenz des Materials ist bereits eingestellt. Es können ein entsprechender Fräser zur Planung der
Oberfläche aufgesetzt und gemessen sowie die Trajektoriendatei geladen werden.
Nachdem das Werkzeug aufgesetzt ist, messen Sie es, indem Sie auf die Schaltfläche „Auto Tool Zero"
klicken.
Die automatische Längenmessung des Werkzeugs gehört nicht zu den Standardfunktionen des Mach3-
Programms. Die Inbetriebnahme und Konfiguration dieser Funktion sind im Kapitel 14.1 – „Automatische
Längenmessung des Werkzeugs" beschrieben.
C S - L a b s . c . – C N C - S t e u e r u n g C S M I O / I P - A
Wird die automatische Län-
genmessung des Werkzeugs
benutzt, macht es zu diesem
Zeitpunkt keinen Sinn, die Z-
Referenz festzulegen. Das muss erst dann erfolgen, wenn das ent-
sprechende Werkzeug aufgesetzt ist. Es wird jedoch davon ausge-
gangen, dass ein solcher Sensor in die Werkzeugmaschine einge-
baut ist.
Die Z-Achse wird sehr ähnlich wie bei den X/Y-Achsen referenziert,
