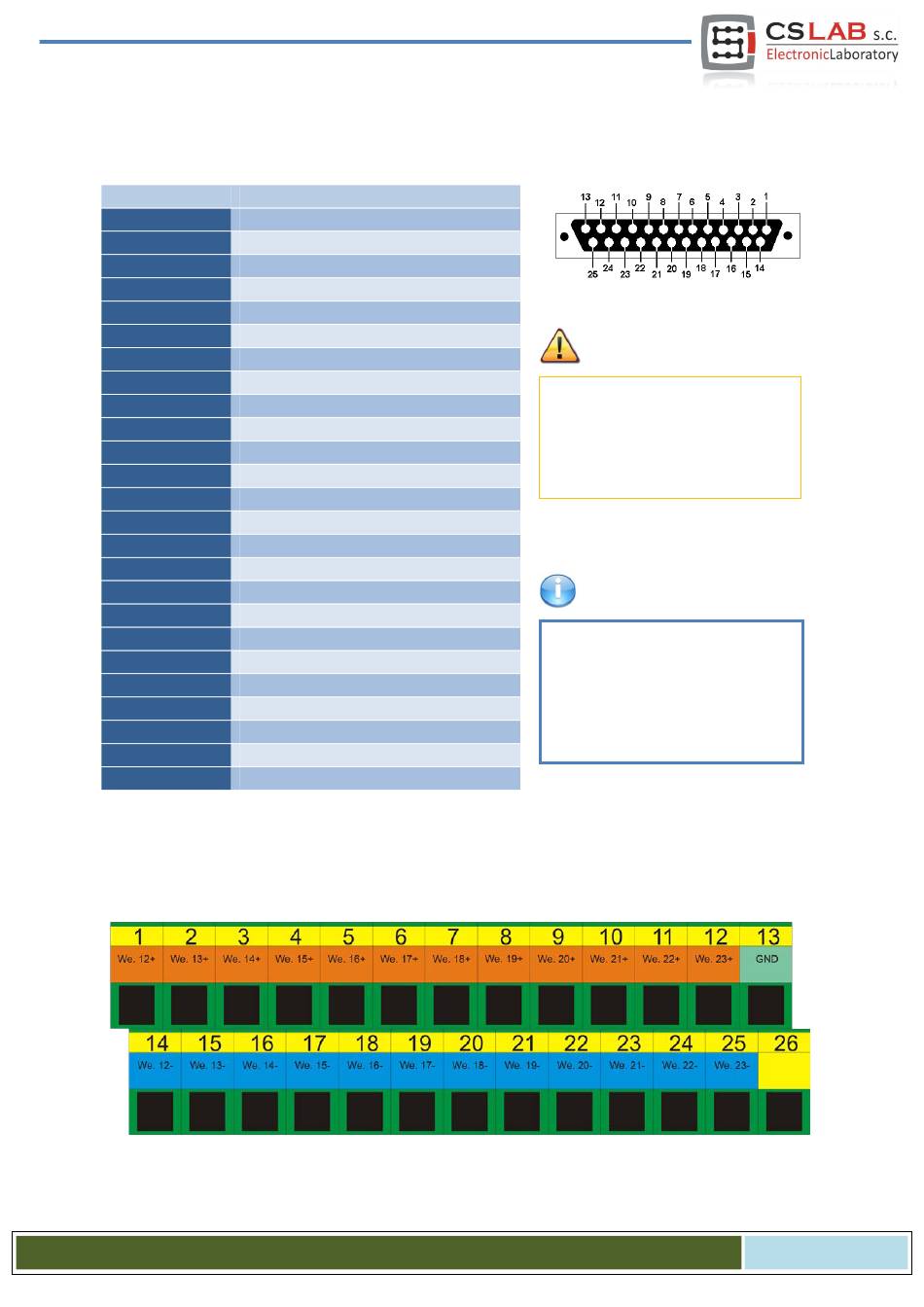

4.6 Digitale Eingangsbuchse (12-23)

Kontaktnummer
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
4.6.1

Signale am Anschlussblock-Adapter

C S - L a b s . c . – C N C - S t e u e r u n g C S M I O / I P - A
Beschreibung
Eingang 12 (+)
Eingang 13 (+)
Eingang 14 (+)
Eingang 15 (+)
Eingang 16 (+)
Eingang 17 (+)
Eingang 18 (+)
Eingang 19 (+)
Eingang 20 (+)
Eingang 21 (+)
Eingang 22 (+)
Eingang 23 (+)
Nicht besetzt (GND)
Eingang 12 (-)
Eingang 13 (-)
Eingang 14 (-)
Eingang 15 (-)
Eingang 16 (-)
Eingang 17 (-)
Eingang 18 (-)
Eingang 19 (-)
Eingang 20 (-)
Eingang 21 (-)
Eingang 22 (-)
Eingang 23 (-)
Es ist besonders darauf zu achten,
dass die zulässige Spannung (30 V DC)
an den Eingangsleitungen nicht über-
schritten wird. Dies kann zu einer
Gerätebeschädigung führen.
Die Eingänge Nr. 12-23 sind identisch
aufgebaut wie die Eingänge Nr. 0 -11.
Siehe die Beschreibung der Eingänge
0-1 im vorangegangenen Unterkapi-
tel: Sie finden dort Anschlussbeispie-
Oz
le.
