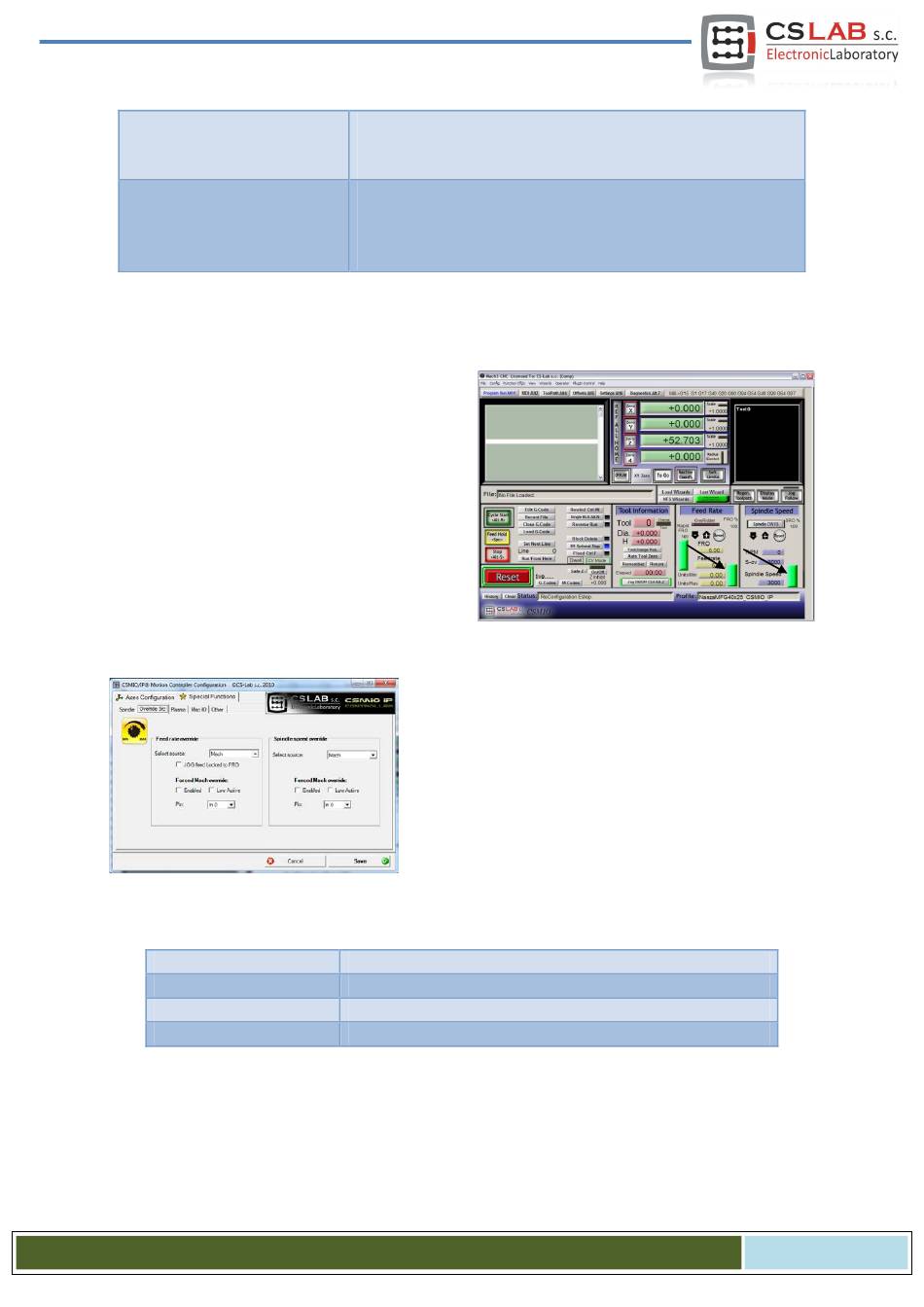

10.9.3 Override sources – Quelle für die Korrektur der Vorschubgeschwindigkeit und der Spindeldreh-
zahl auswählen
Das Mach3-Programm macht es möglich, die Vor-
schubgeschwindigkeit und die Spindeldrehzahl wäh-
rend des Betriebs zu ändern. Standardmäßig wird
dies mit zwei Schiebern auf dem Hauptbildschirm
geregelt. Wenn die Werkzeugmaschine mit einem
zusätzlichen Tastenpult ausgestattet ist, ist es leich-
ter, die Geschwindigkeiten mit den daran angebrach-
ten Handrädern zu steuern. Bei der CSMIO/IP-A-
Steuerung kann die Steuerung der Vorschubge-
schwindigkeit und der Spindeldrehzahl auch mit
Potentiometern umgesetzt werden, die an die Analogeingänge angeschlossen sind.
Zur Verfügung stehen folgende Varianten:
Mach
CSMIO/IP AIN 0/1/2/3
MPG AIN 0/1
MPG AXIS 4/5/6
Sowohl für die Steuerung der Vorschubgeschwindigkeit als auch für jene der Spindeldrehzahl kann der
CSMIO/IP-Digitaleingang definiert werden, die die Steuerung vom Mach3-Bildschirm „Forced Mach overri-
de" aus erzwingen wird. Damit kann der Geschwindigkeitsgeber bequem und schnell z.B. mit dem am Be-
dienpult der Werkzeugmaschine angebrachten Schalter umgeschaltet werden.
C S - L a b s . c . – C N C - S t e u e r u n g C S M I O / I P - A
nützlich, wenn beim Werkzeugwechsel die Spindelachse in eine
bestimmte Stellung gebracht werden muss. „Enabled" betätigt die
Funktion und der Spindelwinkel kann unten eingegeben werden.
Konfiguration der Beschleunigung und der Impulse pro Umdre-
hung des Spindelantriebsmotors. Der hier einzugebende Wert
entspricht der Zeit, in der die Spindel ihre maximale Drehzahl (die
über Spindle Pulleys festgelegt wird) erreicht.
Im Reiter „Override sources" kann konfiguriert werden, ob
die Geschwindigkeiten über den Mach3-Bildschirm, Analog-
eingänge, zusätzliche Achsen des MPG-Manipulators, usw.
zu steuern sind.
„Feed rate override" gilt für die Vorschubgeschwindigkeit,
„Spindle speed override" hingegen für die Spindeldrehzahl.
Steuerung vom PC aus (Schieber auf dem Mach3-Bildschirm)
Analogeingänge der CSMIO/IP-Steuerung
Analogeingänge des CSMIO-MPG-Moduls
Achse 4, 5 oder 6 des MPG-Manipulators
Seite 71
