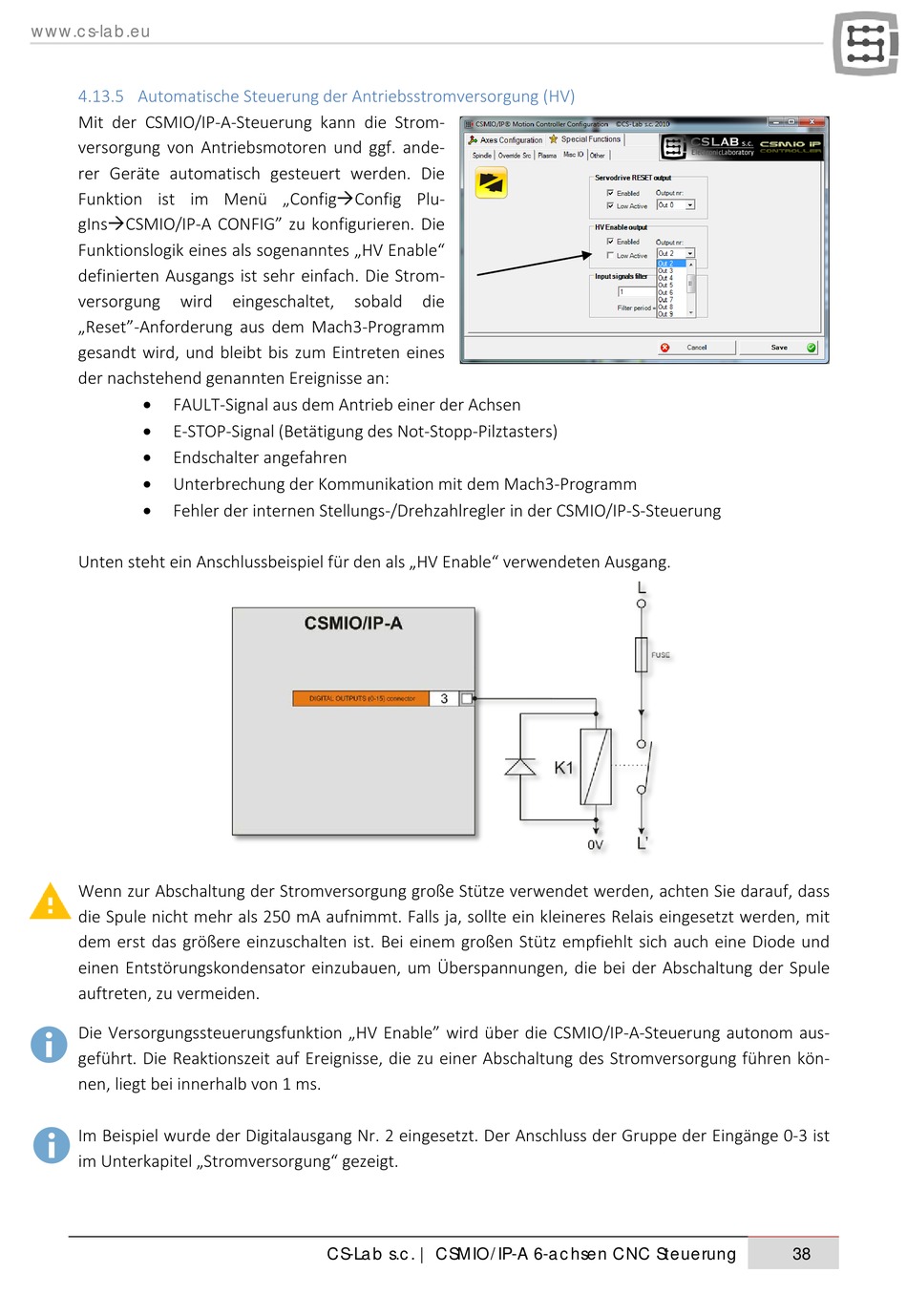

4.13.5 Automatische Steuerung der Antriebsstromversorgung (HV)

Mit der CSMIO/IP-A-Steuerung kann die Strom-
versorgung von Antriebsmotoren und ggf. ande-
rer Geräte automatisch gesteuert werden. Die
Funktion ist im Menü „ConfigConfig Plu-
gInsCSMIO/IP-A CONFIG" zu konfigurieren. Die
Funktionslogik eines als sogenanntes „HV Enable"
definierten Ausgangs ist sehr einfach. Die Strom-
versorgung wird
„Reset"-Anforderung aus dem Mach3-Programm
gesandt wird, und bleibt bis zum Eintreten eines
der nachstehend genannten Ereignisse an:
•
FAULT-Signal aus dem Antrieb einer der Achsen
•
E-STOP-Signal (Betätigung des Not-Stopp-Pilztasters)
•
Endschalter angefahren
•
Unterbrechung der Kommunikation mit dem Mach3-Programm
•
Fehler der internen Stellungs-/Drehzahlregler in der CSMIO/IP-S-Steuerung
Unten steht ein Anschlussbeispiel für den als „HV Enable" verwendeten Ausgang.
Wenn zur Abschaltung der Stromversorgung große Stütze verwendet werden, achten Sie darauf, dass
die Spule nicht mehr als 250 mA aufnimmt. Falls ja, sollte ein kleineres Relais eingesetzt werden, mit
dem erst das größere einzuschalten ist. Bei einem großen Stütz empfiehlt sich auch eine Diode und
einen Entstörungskondensator einzubauen, um Überspannungen, die bei der Abschaltung der Spule
auftreten, zu vermeiden.
Die Versorgungssteuerungsfunktion „HV Enable" wird über die CSMIO/IP-A-Steuerung autonom aus-
geführt. Die Reaktionszeit auf Ereignisse, die zu einer Abschaltung des Stromversorgung führen kön-
nen, liegt bei innerhalb von 1 ms.
Im Beispiel wurde der Digitalausgang Nr. 2 eingesetzt. Der Anschluss der Gruppe der Eingänge 0-3 ist
im Unterkapitel „Stromversorgung" gezeigt.
eingeschaltet, sobald
