Installationsbeispiele
4.9.1

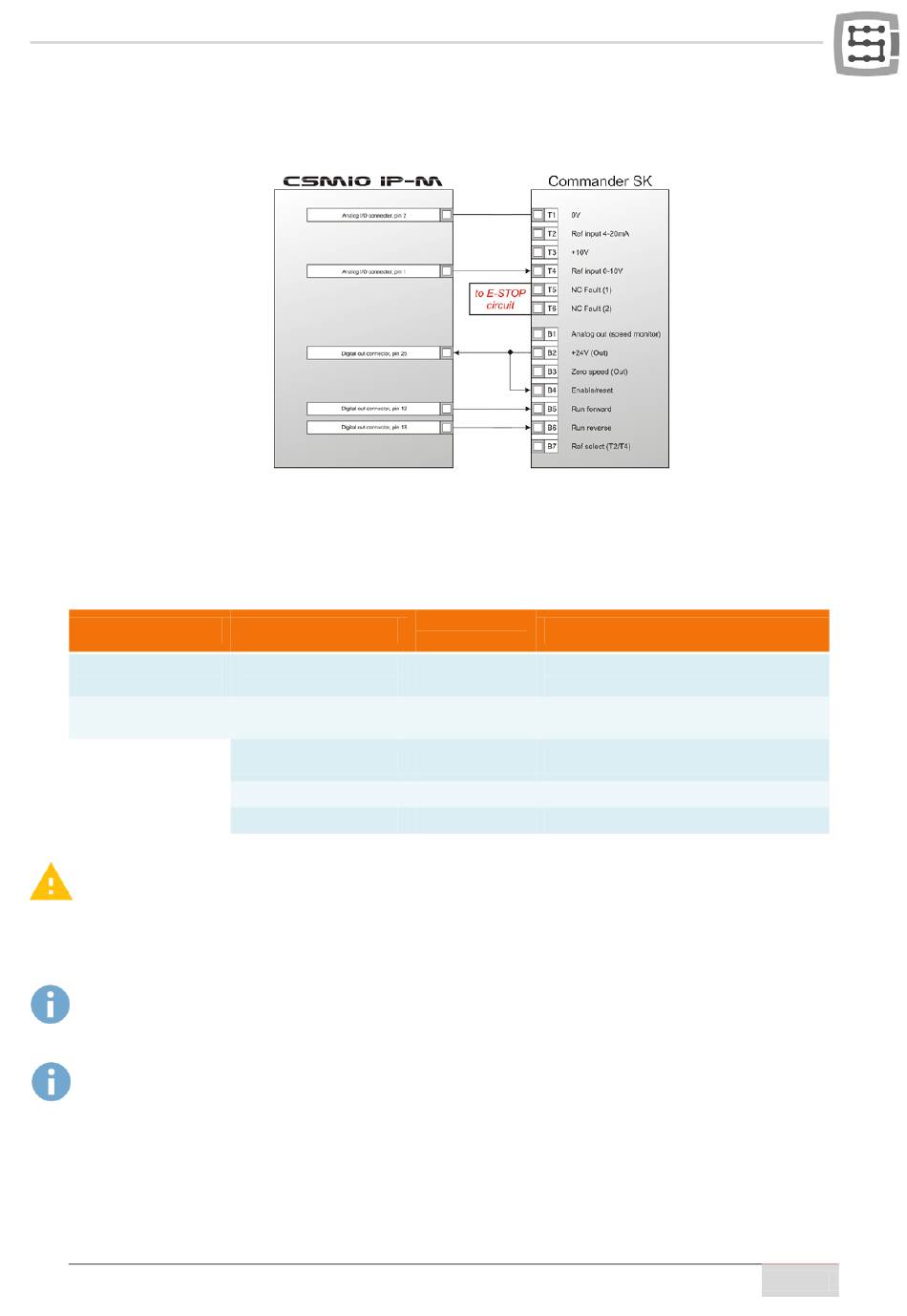

Einfachster Anschluss eines Wechselrichters über einen Analogausgang
Im obigen Beispiel ist der einfachste Anschluss eines Wechselrichters an die Spindelbedienung des
Gravierplotters dargestellt.
Es werden folgende Ausgänge der CSMIO/IP-M-Steuerung eingesetzt:
CSMIO/IP-M-Signal
Anschluss der Analogmas-
se
Analogausgang 0
Gemeinsamer Kontakt der
Relaisausgänge 4 und 5
Relaisausgang 4
Relaisausgang 5
Vergessen Sie nicht, die richtigen Konfigurationseinstellungen des Wechselrichters vorzunehmen. Bei
falsch konfigurierten Einstellungen meldet der Wechselrichter bestenfalls einen Fehler, schlimmsten-
falls aber wird der Spindelmotor beschädigt (Beschädigungen dieser Art sind nicht durch die Garantie
abgedeckt).
Wie das Mach3-Programm in Hinsicht auf die Bedienung einer Spindel mit Drehzahlregelung zu konfi-
gurieren ist, ist im Kapitel 10 – „Konfiguration des Mach3-Programms" beschrieben.
Angesichts der Verschiedenheit der Wechselrichter gibt es an der CSMIO/IP-M-Steuerung zwei Relais-
ausgänge zur Anschlusserleichterung, mit denen sowohl das positive als auch das negative Potential
sowie jenes, das vom Wechselrichter selbst versorgt wird, gesteuert werden können.
Im obigen Beispiel wurde das +24V-Potential eingesetzt, das vom Wechselrichter versorgt wird.
Kontaktnummer der
CSMIO/IP-M-Buchse
CSMIO/IP-M-Buchse
DB9 – Analog-Ein-
/Ausgang
DB9 – Analog-Ein-
/Ausgang
DB25 – Digitalausgänge
DB25 – Digitalausgänge
DB25 – Digitalausgänge
CS-Lab s.c. | CSMIO/IP-M 4-achsen CNC Steuerung
Masse – Referenzpotential für den Solldrehzahl-
2
Analogeingang
1
0-10V-Spannungseingang für die Solldrehzahl
25
24V-Ausgang für Steuersignale
12
Einschalten der Rechtsdrehung
13
Einschalten der Linksdrehung
Funktion des Wechselrichters
17
