4.11 Installationsbeispiele

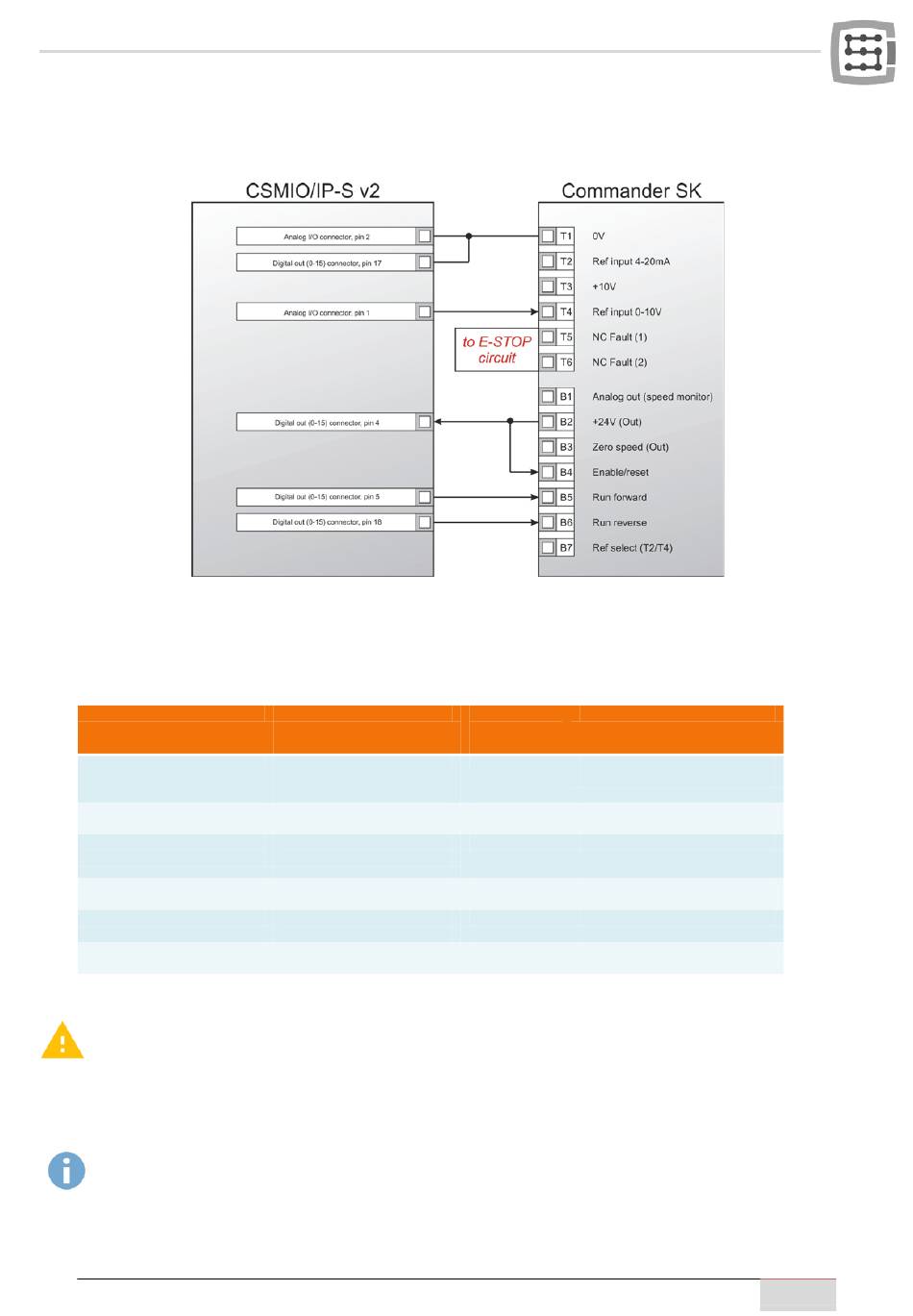

4.11.1 Anschluss eines Wechselrichters über einen Analogausgang
Im obigen Beispiel ist der einfachste Anschluss eines Wechselrichters an die Spindelbedienung des
Gravierplotters dargestellt.
CSMIO/IP-S-Signal
Anschluss der Analogmasse
Analogausgang 0
Versorgungsmasse der CSMIO/IP-
Digitalausgänge
Stromversorgung der Ausgänge 4
und 5
Digitalausgang 4
Digitalausgang 5
Vergessen Sie nicht, die richtigen Konfigurationseinstellungen des Wechselrichters vorzunehmen. Bei
falsch konfigurierten Einstellungen meldet der Wechselrichter bestenfalls einen Fehler, schlimmsten-
falls aber wird der Spindelmotor beschädigt (Beschädigungen dieser Art sind nicht durch die Garantie
abgedeckt).
Wie das Mach3-Programm in Hinsicht auf die Bedienung einer Spindel mit Drehzahlregelung zu konfi-
gurieren ist, ist im Kapitel 10 – „Konfiguration des Mach3-Programms" beschrieben.
Es werden folgende Ausgänge der CSMIO/IP-S-Steuerung eingesetzt:
CSMIO/IP-S-Buchse
DB9 – Analog-Ein-/Ausgang
DB9 – Analog-Ein-/Ausgang
DB25 – Digitalausgänge (0-
15)
DB25 – Digitalausgänge (0-
15)
DB25 – Digitalausgänge (0-
15)
DB25 – Digitalausgänge (0-
15)
CS-Lab s.c. | CSMIO/IP-S 6-achsen CNC Steuerung
Kontaktnummer
Funktion des Wechselrichters
der CSMIO/IP-S-
Buchse (v2)
2
Masse – Referenzpotential für den
Solldrehzahl-Analogeingang
1
0-10V-Spannungseingang für die
Solldrehzahl
17
4
24V-Ausgang für Steuersignale
5
Einschalten der Rechtsdrehung
18
Einschalten der Linksdrehung
30
