Instrukcje dotyczące głowicy nożycowej
do szyn montażowych STRUTSLAYR™
1. Wymontować zęby.
2. Wyczyścić noże i wypusty czystą miękką szmatką. Usunąć
wszelki smar i śmieci.
3. Nałożyć cienką warstwę smaru uniwersalnego na wszystkie stro-
ny ruchomego noża. Swobodnie posmarować krzywki ramion.
(Rysunek 4)

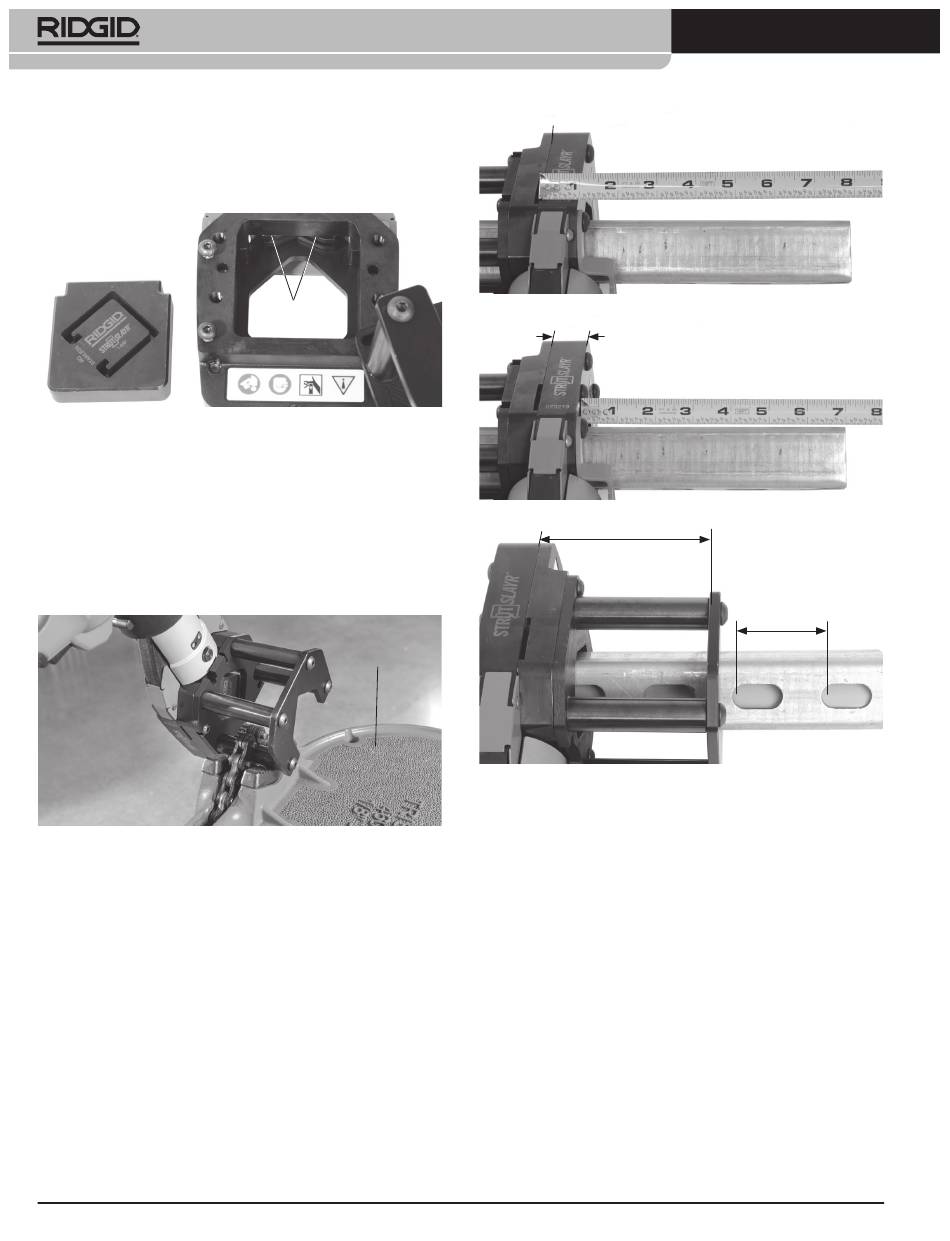

Rysunek 4 – Smarowanie głowicy nożycowej do szyn montażowych
4. Z powrotem zamontować noże i zetrzeć nadmiar smaru z głowicy.
Przygotowanie/obsługa
1. Głowicy nożycowej do szyn montażowych można używać zarów-
no na stole warsztatowym, jak i podłożu. Dodatkowo, głowica
nożycowa do szyn montażowych może być montowana w wielu
imadłach łańcuchowych RIDGID*. Patrz rys. 5. przedstawiający kon-
figurację do montowania w imadle łańcuchowym. Niezależnie od
sposobu użytkowania upewnić się, że głowica nożycowa do szyn
montażowych jest zamocowana bezpiecznie i stabilnie.
* Imadła łańcuchowe RIDGID BC610 i BC810 kolidują z szyną montażową
wkładaną w głowicę i nie można ich używać.
Rysunek 5 – Głowica nożycowa do szyn montażowych zamontowana
w imadle łańcuchowym
2. Zamontować zaciskarkę w głowicy nożycowej do szyn monta-
żowych zgodnie z instrukcją obsługi zaciskarki.
Cięcie szyny montażowej za pomocą przystawki
głowicy nożycowej do szyn montażowych
1. Potwierdzić, że szyna może być przecinana zgodnie ze specyfika-
cją. Skontrolować końce szyny montażowej; jeśli są odkształcone,
mogą nie pasować do noży.
2. Włożyć szynę przez noże. Odpowiednio podeprzeć szynę mon-
tażową, aby zapobiec przewróceniu się i wypadnięciu materiału
i sprzętu, zarówno przed, jak i po przecięciu.
3. Odmierzyć długość odcinanej szyny montażowej. Istnieją dwie
metody:
a. Wykorzystać szczelinę na taśmę mierniczą (umiejscowioną na
płaszczyźnie cięcia) (Rysunek 6A).
b. Dodać 1" (25 mm) do wymiaru płyta boczna – koniec szyny
montażowej(Rysunek 6B).
Otwory kanału są zazwyczaj powtarzane co 2" (5 cm). Jeśli tak,
można użyć płyty podpierającej szynę montażową, aby wyrów-
nać cięcie z otworem - Patrz rysunek 7.
36
Krzywka
ramienia
Imadło
łańcuchowe
Płaszczyzna cięcia
Rysunek 6A – Pomiar długości szyny montażowej
Płaszczyzna cięcia
1" (2,5 cm)
Rysunek 6B – Pomiar długości szyny montażowej
Płaszczyzna cięcia
4" (10 cm)
Rysunek 7 – Wyrównanie przecięcia z otworami szyny montażowej
Aby głowica działała prawidłowo, szyna musi przechodzić przez
wspornik. Jeśli szyna nie mieści się we wsporniku szyny, kąt cięcia
musi wynosić +/- 5° lub być większy.
4. Aby przeciąć szynę montażową, odsunąć ręce od głowicy
nożycowej oraz materiału i nacisnąć przełącznik zaciskarki.
Postępować zgodnie z instrukcjami zaciskarki. (Rysunek 8).
5. Różnice między poszczególnymi zaciskarkami powodują drobne
różnice w ich obsłudze.
• Zaciskarki RIDGID RP 340 i RP 330 mogą nie cofać się po
przecięciu szyny montażowej. W takim przypadku nacisnąć
przycisk odprężania zaciskarki (zob. instrukcja obsługi zaciskar-
ki). Ewentualnie można nacisnąć przełącznik zaciskarki po raz
drugi, aby cofnąć tłok zaciskarki.
• Niektóre zaciskarki wykonują pełny cykl i cofają się bez
konieczności wykonywania jakichkolwiek czynności przez
operatora.
• Zaciskarek 320-E i CT-400 NIE WOLNO używać z głowicą noży-
cową do szyn montażowych.
2" (5 cm)
