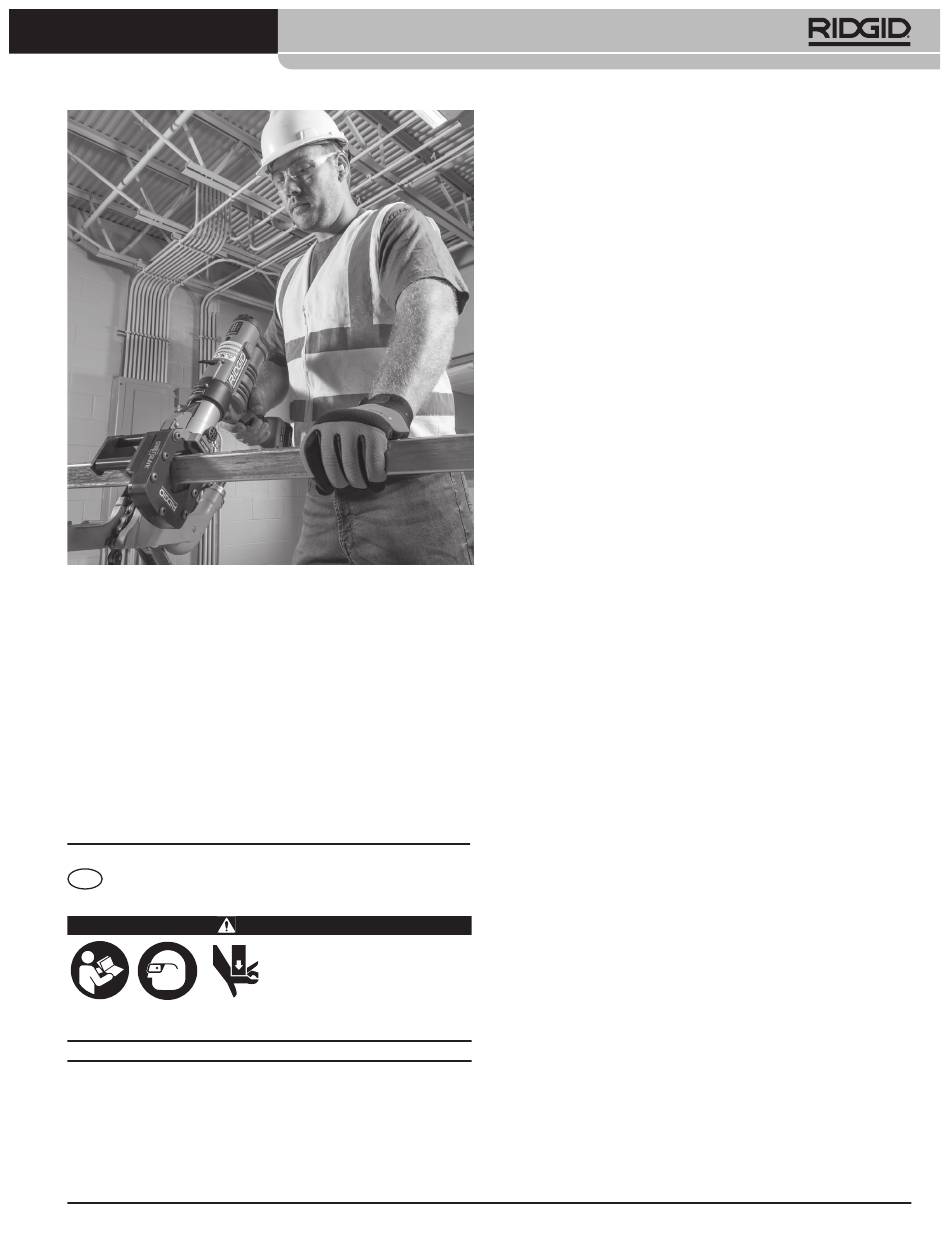

Rysunek 8 – Nożyce w eksploatacji
6. Wyjąć szynę montażową. Krawędzie szyny przeciętej nożycami
mogą być ostre – należy zachować ostrożność przy obchodzeniu
się z szyną montażową.
7. Jeśli szyna nie została przecięta, wymontować zaciskarkę z
głowicy nożycowej do cięcia szyn montażowych i skontrolować
materiał i sprzęt.
• Jeśli użyto materiału niezgodnego ze specyfikacją (szyna ze stali
nierdzewnej itp.), może zaistnieć konieczność wymontowania
noży głowicy nożycowej, aby umożliwić usunięcie materiału.
• Sprawdzić głowicę nożycową do szyn montażowych pod kątem
wszelkich uszkodzeń, takich jak pęknięte lub złamane części.
Zob. rozdział poświęcony kontroli/konserwacji.
Nie wolno kontynuować eksploatacji głowicy nożycowej do szyn
montażowych, jeśli nie przecina ona materiału.
Pokyny k použití hlavy na stříhání
CS
trámků STRUTSLAYR™
VÝSTRAHA
Nedodržování všech těchto pokynů a varování může mít za následek
škody na majetku nebo vážná zranění osob.
TYTO POKYNY SI ULOŽTE!
• Během použití dochází k vyvíjení velkých sil, které mohou
odlomit nebo odmrštit různé části a způsobit tak zranění.
Během provozu stůjte mimo dosah nástroje a vždy používejte
vhodné osobní ochranné prostředky včetně ochrany očí.
• Během provozního cyklu lisovacího nástroje držte prsty a
ruce mimo hlavu na stříhání trámků. Mohlo by dojít k rozdrcení,
Pokyny k použití hlavy na stříhání trámků STRUTSLAYR™
Přečtěte si tyto pokyny, návod k
použití lisovacího nástroje a varo­
vání a pokyny k veškerému použí­
vanému vybavení a materiálu před
tím, než jej začnete používat.
zlomení či amputaci vašich prstů či rukou, pokud by se zachytily
v hlavě na stříhání trámků nebo mezi hlavou na stříhání trámků,
lisovacím nástrojem a okolními předměty.
• S hlavou na stříhání trámků používejte pouze vhodné lisovací
nástroje(viz Specifikace). Použití jiných nástrojů s hlavou na
stříhání trámků může vést k poškození hlavy na stříhání trámků
nebo k vážnému osobnímu zranění.
• Nikdy neopravujte nebo neupravujte poškozenou hlavu na
stříhání trámků. U hlav na stříhání trámků, které byly svařovány,
pilovány, vrtány či jakkoliv upravovány, může během jejich použití
dojít k roztříštění. Nikdy nenahrazujte jiné samostatné komponen-
ty než řezné matrice. Poškozenou stříhací hlavu vyřaďte, abyste
snížili riziko zranění.
• Hlavu na stříhání trámků používejte pouze ke stříhání mate-
riálů, pro které jsou hlava/matrice navrženy. Střihání nespráv-
ného materiálů může poškodit stříhací hlavu nebo vést k vážnému
osobnímu zranění.
• Trámek a stříhací nástroj na trámky/lisovací nástroj během
používání řádně podepřete. Chybné podepření materiálu a
vybavení může způsobit jeho překlopení, pád materiálu a vybave-
ní a vážné zranění. Během stříhání udržujte ostatní mimo pracovní
oblast.
Pokud máte nějaké dotazy týkající se tohoto výrobku firmy RIDGID
– Obraťte se na svého místního prodejce výrobků RIDGID.
– Navštivte RIDGID.com a vyhledejte vaše místní kontaktní místo
pro výrobky RIDGID.
– Kontaktujte technické oddělení společnosti na
rtctechservices@emerson.com nebo v USA a Kanadě zavolejte
na číslo (800) 519-3456.
Popis
RIDGID Hlava na stříhání trámků STRUTSLAYR™ je navržena ke stříhání
®
trámkových kanálů z oceli střední třídy 12ga (2,5 mm) dle specifikací.
Hlava na stříhání trámků je vyměnitelné vybavení pro některé RIDGID
standardní 32kN lisovací nástroje. Střihy se provádí v rámci jediného
cyklu lisovacího nástroje. Střihy jsou bez otřepů (se speciálními mat-
ricemi), rovné a hotové do 5 sekund. Hlava na stříhání trámků není
navržena ke stříhání trámků nainstalovaných na místě.
Specifikace
Schopnost střihu ........... Až 12ga 1 /
5
1 / " x /
5 13
8 16
kanál dle standardu MFMA-4. Není určeno k
použití na trámky z nerezové oceli.
Hmotnost hlavy .......... 12 lbs. (5,4 kg) (včetně matric, vyjma lisovacího
nástroje)
Kompatibilita s
lisovacími nástroji.... RIDGID standardní řada 32kN lisovacích nástrojů
®
(jako např. RP340 a RP330). Není určeno k použití
spolu s lisovacími nástroji RIDGID 320-E a
CT-400.
Rovnost
střihu ............................... +/- 2° (Trámek musí přesahovat za podpěru trámku)
Řezné matrice ............ 1 / " x / " (41 mm x 21 mm) speciální matrice
5 13
8 16
(kat. č. 64033)
1 / " x 1 / " (41 mm x 41 mm) speciální matrice
5 5
8 8
(kat. č. 64038)
1 / " x / " (41 mm x 21 mm) a 1
5 13
8 16
x 41 mm) kombinovaná matrice (kat. č. 64043)
Kompletní seznam naleznete na RIDGID.com.
" x 1 / " (41 mm x 41 mm x 2,5 mm) nebo
5
8 8
" (41 mm x 21 mm x 2,5 mm) trámkový
/ " x 1 / " (41 mm
5 5
8 8
:
®
®
