STRUTSLAYR™ Instrucțiuni cap de forfecare bare
Fantă ruletă
Placă
laterală
Matriță
mobilă
Apărătoare
Suport
bară

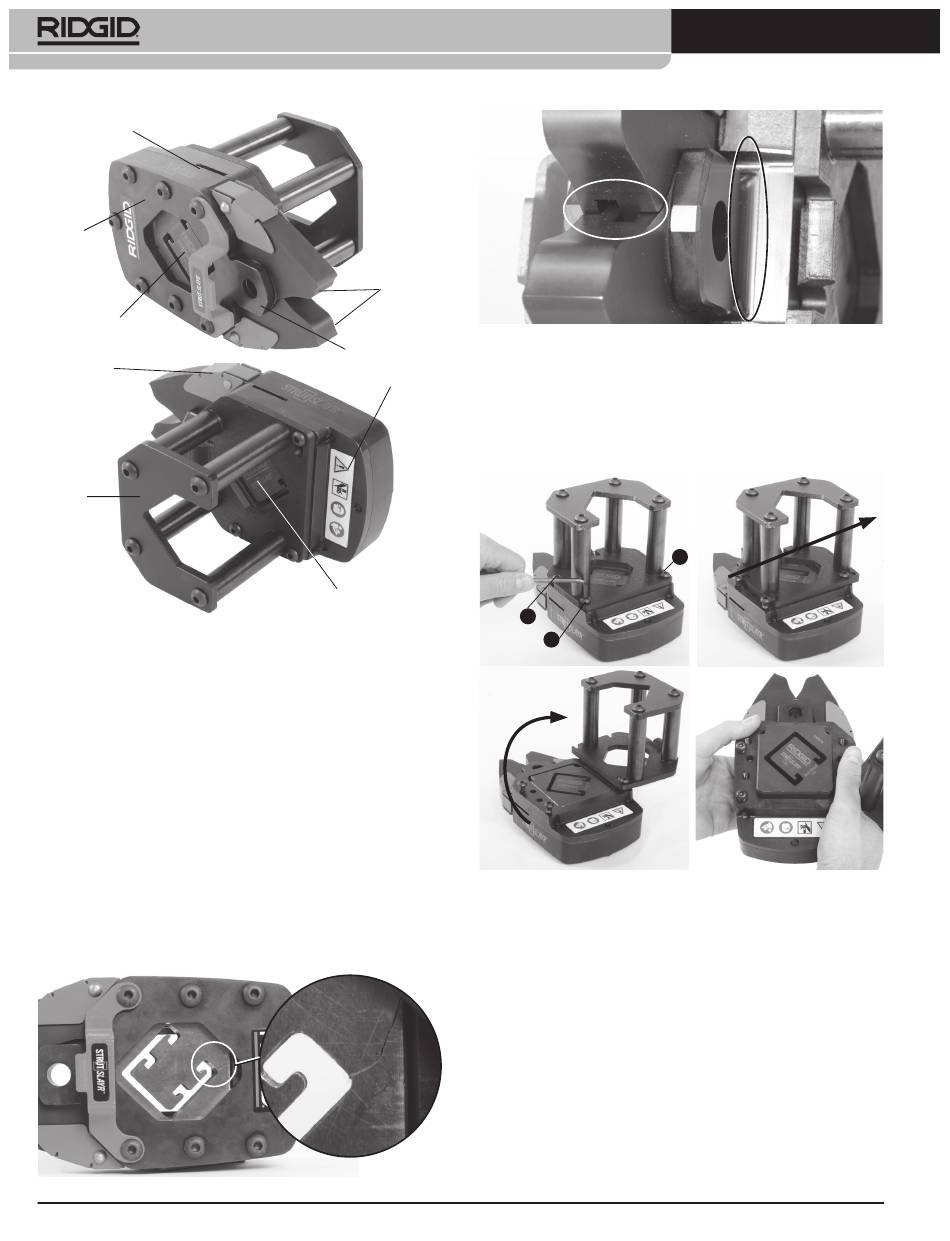

Figura 1 – Cap forfecare STRUTSLAYR
Inspecții/Întreținere
Înainte de fiecare utilizare, inspectați capul foarfecii de bare pentru
probleme care ar putea afecta utilizarea în siguranță.
1. Îndepărtați capul de forfecare bare de pe unealta de presare.
2. Curățați orice ulei, vaselină sau murdărie de pe unealtă și cap,
inclusiv mânerele și comenzile. Aceasta ajută la inspecție și pre-
vine alunecarea mașinii din prinderea dumneavoastră în mână.
3. Inspectați capul la:
• Completitudine și asamblarea corectă (vezi figura 1).
• Piese sparte, fisurate, îndoite, lipsă sau aderente sau alte dete-
riorări la cap și matrițe.
• Ciupirea sau fisurarea matrițelor (vezi figura 2A).
• Deteriorarea urechilor de montare sau a zonei articulației bra-
țului (vezi figura 2B).
• Prezența și lizibilitatea autocolantului de avertizare (așa cum
este ilustrat în figura 1).
• Orice altă stare care ar putea împiedica exploatarea normală și
în condiții de siguranță.
Dacă se constată orice probleme, nu utilizați capul de forfecare
bare până nu sunt remediate.
Figura 2A – Exemplu de fisură a matriței
44
Brațe
Figura 2B – Zone de inspectare pentru deteriorarea brațelor (A) sau a
Ureche de
montare
Demontarea/schimbarea matrițelor
Etichetă de
avertizare
Matriță fixă
Figura 3 – Schimbarea matrițelor (A, B, C, D)
Lubrifiere
Lubrifiați întotdeauna foarfeca de bare înainte de montarea matrițelor.
Dacă foarfeca de bare nu se retrage complet, inspectați cu atenție
capul dacă are piese fisurate sau sparte. Dacă nu se constată nici o
problemă, cel mai probabil matrițele trebuie curățate și lubrifiate.
A
urechii de montare (B)
1. Îndepărtați capul de forfecare bare de pe unealta de presare.
2. Cu ajutorul unei chei hexagonale
ale barei ("S") două ture. (Figura 3A). Glisați suportul barei pentru
decuplare din două șuruburi (Figura 3B). Rotiți suportul barei pen-
tru a permite accesul la matrițe (Figura 3C). Dacă bara este blocată
în matrițe, poate fi necesară demontarea suportului barei.
A
S
S
C
3. Împingeți matrițele din partea opusă a capului pentru demonta-
re (figura 3D). Dacă este necesar folosiți un ciocan de plastic sau
un bloc de lemn pentru a extrage prin batere matrițele. Nu forțați
matrițele, în acest fel puteți deteriora mașina-unealtă.
4. Lubrifiați matrițele și capul așa cum este descris în secțiunea
Lubrifiere.
5. Montați la loc în ordinea inversă a operațiilor. Asigurați-vă că
brațele sunt centrate pentru a permite inserarea matriței mobile.
Asigurați-vă că profilele de forfecare se aliniază pentru a permite
inserarea barei.
6. Strângeți în mod sigur cele trei șuruburi ale suportului barei.
B
/ ", slăbiți șuruburile de sprijin
5
32
B
S
D
