STRUTSLAYR™ asennuskiskon leikkuupään ohjeet
Mittanauhan lovi
Sivulevy
Liikkuva
leuka
Suoja
Asennuskiskon
tuki

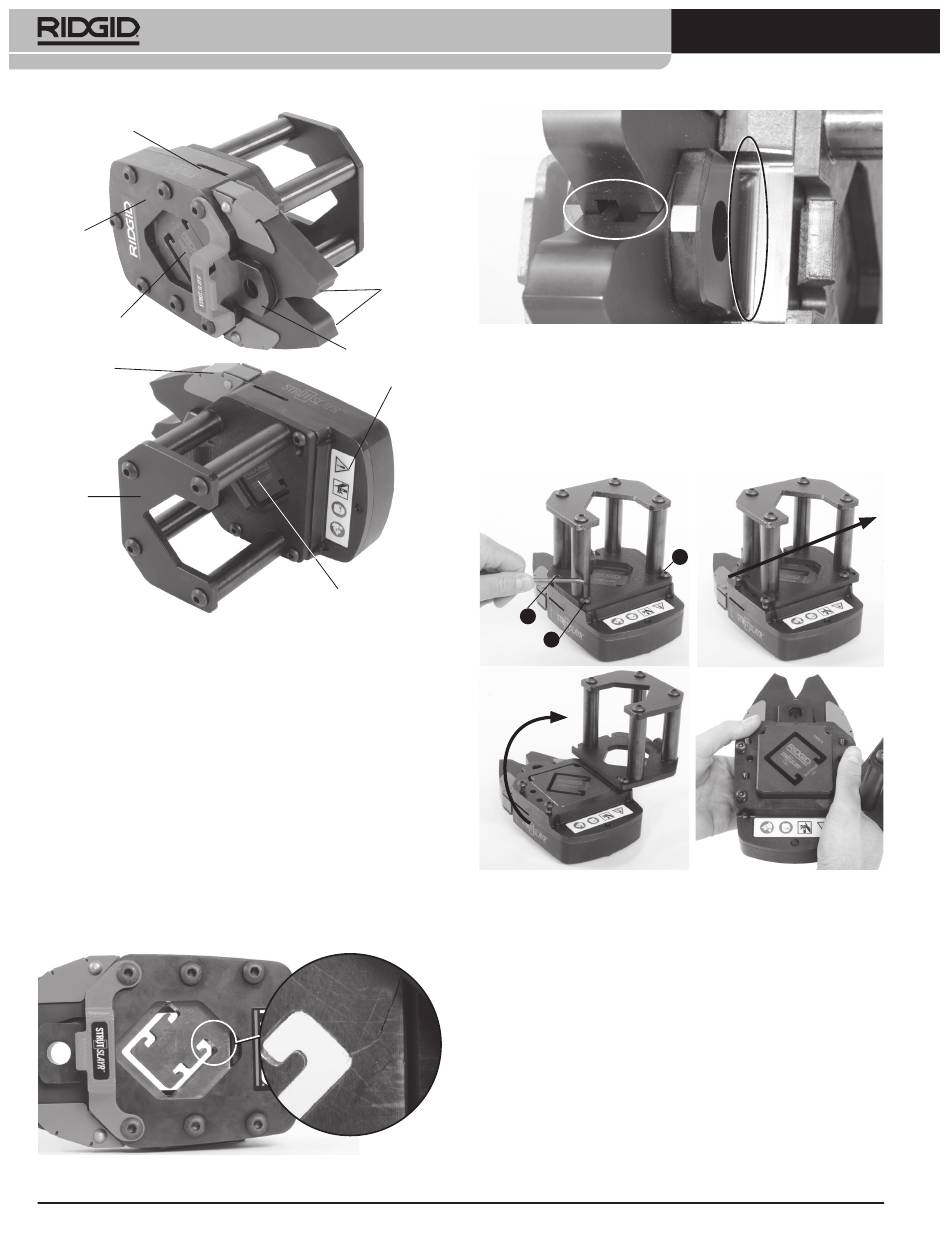

Kuva 1 – STRUTSLAYR-leikkuupää
Tarkastus/huolto
Tarkista ennen jokaista käyttöä asennuskiskon leikkuupää ongelmien
varalta, jotka voivat vaikuttaa käyttöturvallisuuteen.
1. Irrota asennuskiskon leikkuupää puristustyökalusta.
2. Puhdista työkalu ja pää sekä kahvat ja säätimet öljystä, rasvasta
ja liasta. Tämä helpottaa tarkastusta ja auttaa estämään koneen
luistamisen otteesta.
3. Tarkasta pää seuraavien seikkojen suhteen:
• Asianmukainen ja täydellinen asennus (katso kuva 1).
• Rikkoutuneet, halkeilleet, vääntyneet, puuttuvat, löysät tai
juuttuvat osat tai pään ja terien muut vauriot.
• Terien halkeilu tai säröily (katso kuva 2A).
• Vauriot kiinnitysulokkeissa tai varren saranan alueella (katso kuva 2B).
• Varoitustarran kiinnitys ja sen luettavuus (kuten kuvassa 1).
• Mahdolliset muut seikat, jotka voivat estää turvallisen ja nor-
maalin käytön.
Jos ongelmia havaitaan, asennuskiskon leikkuupäätä ei saa
käyttää, ennen kuin puutteet on korjattu.
Kuva 2A – Esimerkki terän halkeilusta
32
Varret
Kuva 2B – Vaurioiden varalta tarkastettavat alueet varsissa (A) ja kiinni-
Kiinnitysuloke
Terien irrotus/asennus
Varoitustarra
Kiinteä leuka
Kuva 3 – Terien vaihtaminen (A, B, C, D)
Voitelu
Voitele asennuskiskon leikkuri aina ennen terän asennusta. Jos asen-
nuskiskon leikkuuterät eivät vetäydy täysin sisään, tarkista leikkuupää
huolellisesti halkeilleiden tai rikkoutuneiden osien varalta. Jos ongel-
mia ei havaita, terät on todennäköisesti puhdistettava ja voideltava.
A
tysulokkeessa (B)
1. Irrota asennuskiskon leikkuupää puristustyökalusta.
2. Käytä / " kuusioavainta ja avaa asennuskiskon tuen ruuveja
5
32
("S") kaksi kierrosta. (Kuva 3A). Liu'uta asennuskiskon tukea sen
irrottamiseksi kahdesta ruuvista (kuva 3B). Käännä asennuskiskon
tukea niin, että pääset käsiksi teriin (Kuva 3C). Jos asennuskisko on
juuttunut teriin, asennuskiskon tuki voidaan joutua irrottamaan.
A
S
S
C
3. Irrota terät painamalla niitä pään vastakkaiselta puolelta (kuva
3D). Käytä tarvittaessa pehmeää vasaraa tai puupalikkaa terien
naputtamiseksi irti. Älä lyö voimalla teriä, sillä työkalu saattaa
vahingoittua.
4. Voitele terät ja pää kohdassa Voitelu kuvatulla tavalla.
5. Asenna päinvastaisessa järjestyksessä. Varmista, että varret on
keskitetty, jotta liikkuva terä voidaan asettaa paikalleen. Tarkista
terän leikkuuprofiilien kohdistus niin, että asennuskisko voidaan
työntää paikalleen.
6. Kiristä asennuskiskon tuen ruuvit kunnolla.
B
B
S
D
