Инструкция для режущей головки стоечного
профиля STRUTSLAYR™
1 " x 1 " (41 мм x 41 мм) соответствующий
5 8 5 8
штамп (кат. № 64038)
1 / " x / " (41 мм x 21 мм) и 1
5 13
8 16
41 мм) комбинированный штамп (кат. № 64043)
Полный список см. на сайте RIDGID.com.
Желобок измерения
ленты
Боковая
пластина
Подвижный
штамп
Защита
Опора
стоечного
профиля

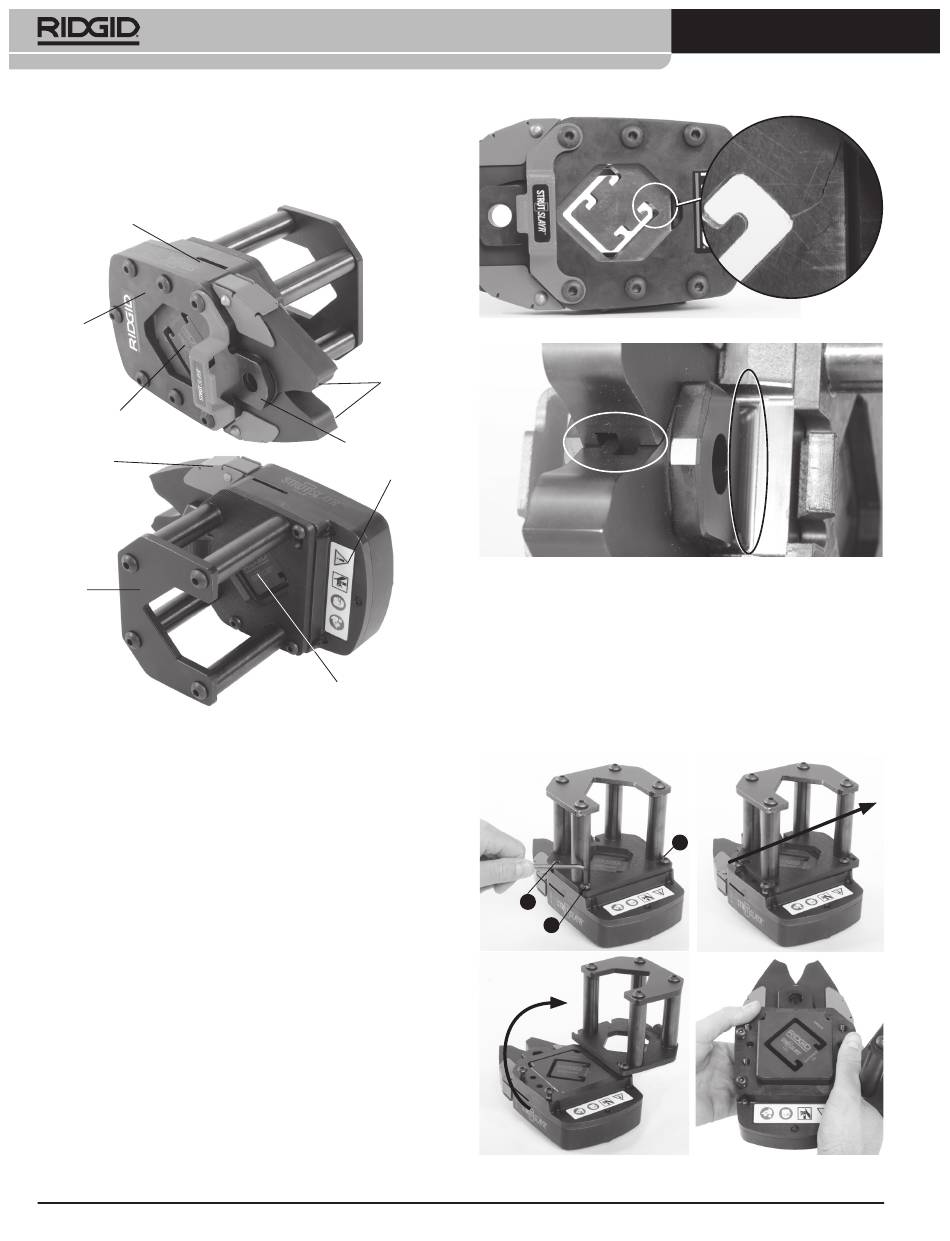

Рис. 1 - Режущая головка для стоечных профилей STRUTSLAYR
Осмотр / Обслуживание
Перед каждым использованием осмотрите режущую головку для
стоечных профилей на дефекты, которые могут влиять на безопас-
ность их использования.
1. Снимите режущую головку для стоечных профилей с
пресс-инструмента.
2. Очистите инструмент и насадку, в том числе рукоятки и
органы управления, от масла, смазки и грязи. Это поможет
в проведении осмотра и предотвратит выскальзывание
инструмента из рук.
3. Проведите осмотр головки и проверьте:
• Правильную сборку и комплектность (см. рис. 1).
• Наличие разрушенных, треснутых, деформированных,
отсутствующих, незакрепленных или заклинивших деталей
или других повреждений головки и штампов.
• Сколы или трещины на штампах (см. рис. 2A).
• Повреждение монтажных проушин или области шарниров
лап (см. изображение 2B).
• Наличие и читабельность предупреждающих наклеек (как
показано на рис. 1).
• Отсутствие любых других условий, которые могут воспре-
пятствовать безопасной и нормальной эксплуатации.
При обнаружении каких-либо проблем устраните их, пре-
жде чем пользоваться режущей головкой для стоечных
профилей.
62
/ " x 1 / " (41 мм x
5 5
8 8
Лапы
Монтажная
проушина
Предупреждающая
наклейка
Неподвижная матрица
Рис. 2A - Пример трещин на штампе
A
Рис. 2B - Места проверки на повреждение лап (A) или монтажной
проушины (B)
Демонтаж/замена штампов
1. Снимите режущую головку для стоечных профилей с
пресс-инструмента.
2. С помощью шестигранного ключа
стоечного профиля ("S") на два оборота. (Рис. 3A). Сдвиньте
опору стоечного профиля, чтобы освободить ее от двух из
болтов (Рис. 3B). Поверните опору стоечного профиля, чтобы
открыть доступ к штампам (Рис. 3C). Если стоечный профиль
застрял в штампах, может потребоваться снятие опоры стоеч-
ного профиля.
A
S
S
C
Рис. 3 - Замена штампов (A, B, C, D)
B
/ " ослабьте винты опоры
5
32
B
S
D
