STRUTSLAYR™ Gergi Makaslama Başlığı Talimatları
4. Yağlama kısmında açıklandığı şekilde paftaları ve başlığı yağlayın.
5. Adımları tersine çevirerek yeniden monte edin. Hareketli paftanın
takılabilmesi için kolların ortalandığından emin olun. Gerginin takı-
labilmesi için pafta makaslama profillerinin hizalandığını doğrulayın.
6. Üç Gergi Desteği vidalarını sabitlenen kadar sıkın.
Yağlama
Pafta kurulumundan önce her zaman gergi makasını yağlayın. Eğer
gergi makası paftaları tamamen geri çekilmiyorsa, başlığı çatlak veya
kırık parçalar için yakından inceleyin. Eğer sorun bulunamıyorsa, büyük
ihtimalle paftalar temizlenmeli ve yağlanmalıdır.
1. Paftaları çıkartın.
2. Paftaları ve pafta girintilierini yumuşak, temiz bir bez ile temizle-
yin. Tüm gres ve artıkları ve temizleyin.
3. Hareketli paftanın her tarafına ince bir katman halinde genel
amaçlı gres sürün. Kol kamlarına bol miktarda gres sürün. (Şekil 4)

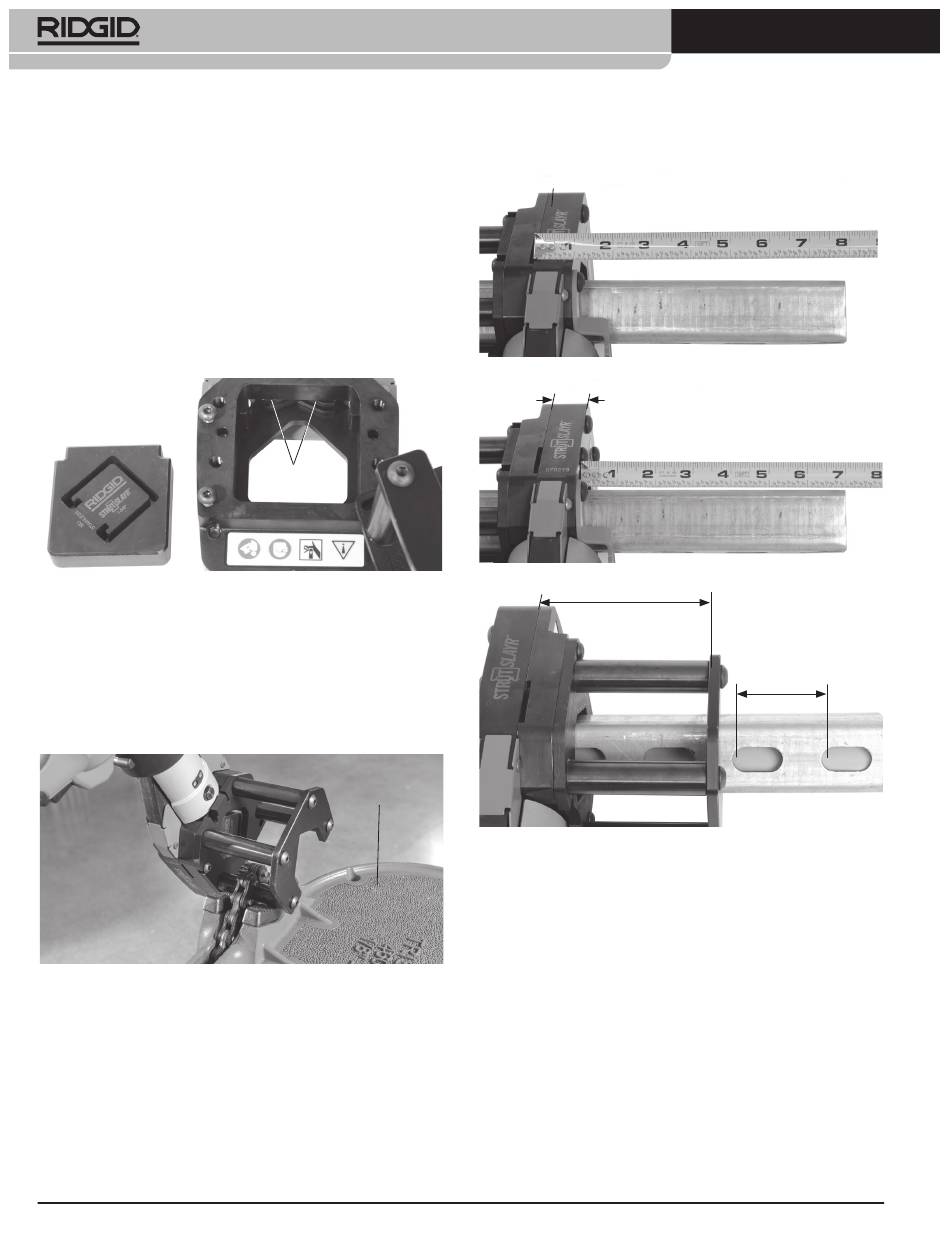

Şekil 4 – Gergi Makaslama Başlığını Yağlamak
4. Paftaları yeniden takın ve başlıktaki fazlalık gresi silin.
Hazırlık/Kullanım
1. Gergi makaslama başlığı bir tezgah üstü ünitesi olarak veya yerde
kullanılabilir. Ek olarak, gergi makaslama başlığı bir çok RIDGID
zincir mengenesinde kullanılabilir*. Bir zincir mengenesi montaj
konfigürasyonu için şekil 5'e bakın. Kullanım fark etmeksizin, gergi
makaslama başlığının sabit ve stabil olduğundan emin olun.
* RIDGID BC610 ve BC810 Zincir Mengeneleri gerginin başlığa beslenmesine
mani olur ve kullanılamaz.
Şekil 5 – Zincir Mengenesine Monte Edilmiş Gergi Makaslama Başlığı
2. Pres makinesi operatörü kılavuzuna göre pres makinesini gergi
makaslama başlığına takın.
Gergi Makaslama Başlığı Eklentisi ile Gergi Kesme
1. Gerginin spesifikasyona göre kesilebileceğini doğrulayın. Gerginin
uçlarını inceleyin – eğer deforme olmuş ise paftalara sığmayabilir.
2. Gergiyi paftalardan içeri sokun. Materyal veya ekipmanın devril-
memesi veya düşmemesi için gergiyi düzgün şekilde destekleyin,
makaslamadan önce ve sonra.
3. Kesilecek gergi uzunluğunu ölçün. İki yöntem vardır:
a. Bant Ölçüm Yuvasını kullanın (makaslama düzleminde bulunur)
(Figure 6A).
66
Kol Kamı
Zincir
Mengenesi
b. Yan plakaya 1" (25 mm) ekleyin – gergi ucu ölçümü (Şekil 6B).
Kanal yuvaları genellikle her 2" (5 cm) tekrarlanır. Eğer bu geçerli
ise, gergi desteği plakası kesimlerin yuva ile hizalanması için
kullanılabilir – Bkz. Şekil 7.
Makaslama Düzlemi
Şekil 6A – Gergi Uzunluğunu Ölçmek
Makaslama Düzlemi
1" (2,5 cm)
Şekil 6B – Gergi Uzunluğunu Ölçmek
Makaslama Düzlemi
4" (10 cm)
Şekil 7 – Kanal Yuvaları ile Kesimi Hizalamak
Düzgün çalışma için gergi, gergi desteğinin ötesine geçmelidir.
Eğer gergi, gergi desteğini kavramıyorsa, kesim açısı +/- 5° veya
daha fazla olabilir.
4. Gergiyi, eller makas başlığı ve materyal üzerinde olmadan
makaslamak için, pres makinesi sivicine basın. Pres makinesi
talimatlarına göre çalıştırın. (Şekil 8).
5. Pres makineleri arasında farklar çalışma için ufak farklılıklarla
sonuçlanır.
• RIDGID RP 340 ve RP 330 pres makineleri, gergi makaslandık-
tan sonra geri çekilemeyebilir. Eğer bu durum söz konusu ilse,
Alet Basıncı Salma Düğmesine basın (pres makinesi operatör
kılavuzuna bakınız). Alternatif olarak, pres makinesi pistonunu
geri çekmek için pres makinesi sivici bir kez daha çevrilebilir.
• Bazı pres makineleri tam bir döngü tamamlayacak ve başka bir
eylem gerekmeden geri çekilecektir.
• 320-E ve CT-400 Pres Makineleri gergi makası ile birlikte
KULLANILAMAZ.
2" (5 cm)
