3. Empurre as matrizes do lado oposto da cabeça para remover
(Figura 3D). Se necessário, utilize um martelo de borracha ou um
bloco de madeira para ajudar a retirar as matrizes. Não bata nas
matrizes, isto pode danificar a ferramenta.
4. Lubrifique as matrizes e a cabeça, conforme descrito na secção
Lubrificação.
5. Volte a instalar invertendo os passos. Certifique-se de que os
braços estão centrados para permitir a colocação da matriz de
movimentação. Confirme se os perfis de cisalhamento da matriz
estão alinhados para permitir a inserção da escora.
6. Aperte firmemente os três parafusos do suporte da escora.
Lubrificação
Lubrifique sempre o cisalhamento da escora antes da instalação da
matriz. Se as matrizes de cisalhamento da escora não se retraírem
completamente, inspecione atentamente a cabeça quanto a peças
rachadas ou partidas. Se não for encontrado nenhum problema, é
provável que as matrizes precisem de ser limpas e lubrificadas.
1. Remover as matrizes.
2. Limpe as matrizes e a ranhura das mesmas com um pano macio
e limpo. Remova toda a gordura e todos os resíduos.
3. Aplique uma camada fina de gordura de uso geral em todos os
lados da matriz de movimentação. Aplique gordura liberalmente
nos excêntricos do braço. (Figura 4)

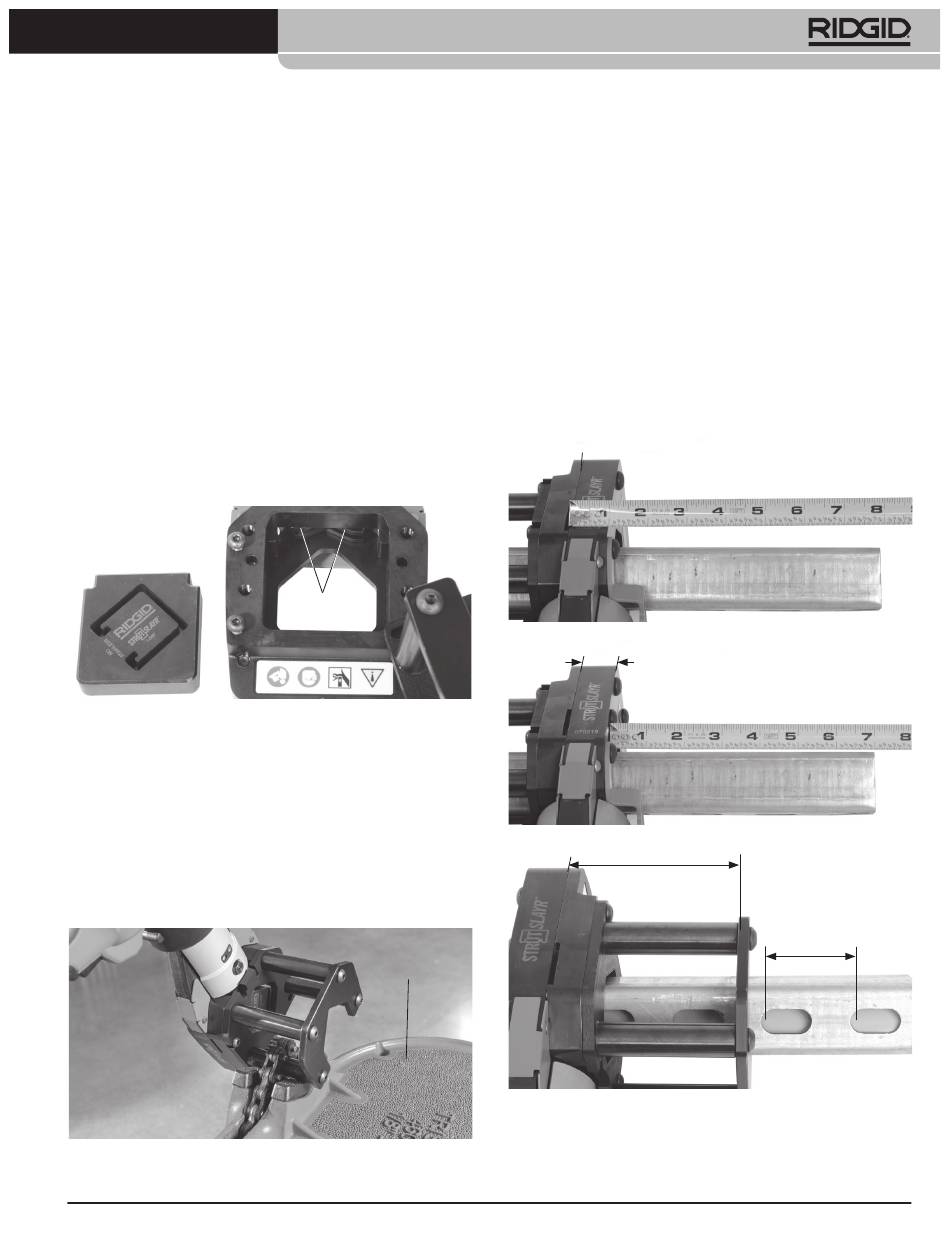

Figura 4 – Lubrificação da Cabeça de cisalhamento de escora
4. Reinstale as matrizes e limpe qualquer gordura em excesso
da cabeça.
Configuração/Funcionamento
1. A cabeça de cisalhamento de escora pode ser utilizada como
uma unidade de bancada ou no chão. Além disso, a cabeça de
cisalhamento da escora pode ser montada em muitos tornos de
corrente RIDGID*. Ver Figura 5 para uma configuração de mon-
tagem do torno de corrente. Independentemente da utilização,
certifique-se de que a cabeça de cisalhamento de escora está
segura e estável.
* Os tornos de corrente BC610 e BC810 RIDGID interferem com a escora que
está a ser alimentada para uma cabeça e não podem ser utilizados.
Figura 5 – Cabeça de cisalhamento de escora montada no torno de corrente
Instruções da Cabeça de cisalhamento de escora STRUTSLAYR™
Excêntrico
do braço
Torno de
corrente
2. Instale a ferramenta de prensagem na cabeça de cisalhamento
de escora de acordo com o manual do operador da ferramenta
de prensagem.
Escora de corte com o acessório da cabeça de cisa­
lhamento de escora
1. Confirme se a escora pode ser cortada conforme a especificação.
Inspecione as extremidades da escora – se estiver deformada,
pode não encaixar nas matrizes.
2. Insira a escora pelas matrizes. Apoie adequadamente a escora
para evitar queda do material e do equipamento, antes e depois
do cisalhamento.
3. Meça o comprimento da escora a cortar. Existem dois métodos:
a. Use a ranhura de fita métrica (localizado no desbastador de
cisalhamento) (Figura 6A).
b. Adicione 1" (25 mm) para medição da placa lateral – extremi-
dade da escora (Figure 6B).
As ranhuras do canal são normalmente repetidas a cada 2"
(5 cm). Se for o caso, a placa de suporte da escora pode ser
utilizada para alinhar os cortes na ranhura – Consulte a Figura 7.
Desbastador de cisalhamento
Figura 6A – Medição do comprimento da escora
Desbastador de cisalhamento
1" (2,5 cm)
Figura 6B – Medição do comprimento da escora
Desbastador de cisalhamento
4" (10 cm)
Figura 7 – Alinhamento do corte com as ranhuras do canal
A escora deve estender-se além do suporte da escora para um
funcionamento adequado. Se a porca não engatar no suporte da
escora, o ângulo de corte pode ser +/- 5° ou superior.
2" (5 cm)
