RIDGID STRUTSLAYR Anweisungen Seite 35

Szczelina na taśmę mierniczą
Płyta
boczna
Ruchomy nóż
Osłona
Wspornik
szyny
montażowej

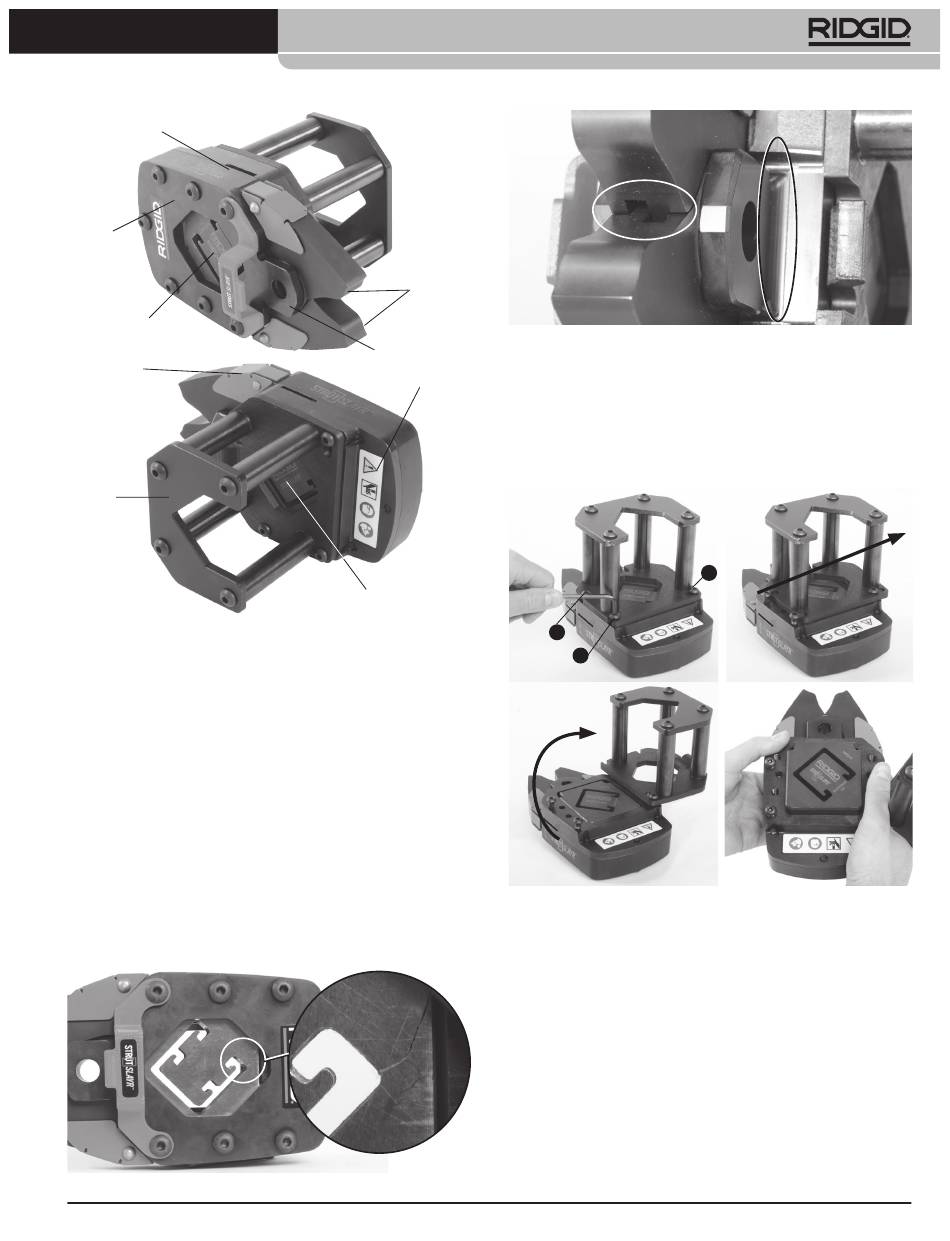

Rysunek 1 – Głowica nożycowa STRUTSLAYR
Przeglądy/konserwacja
Przed każdym użyciem należy sprawdzić głowicę nożycową do szyn
montażowych pod kątem problemów, które mogłyby mieć wpływ na
bezpieczeństwo użytkowania.
1. Wymontować głowicę nożycową do szyn montażowych z zaciskarki.
2. Oczyścić narzędzie i głowicę z oleju, smaru lub innego brudu,
szczególnie uchwyty i elementy sterujące. Ułatwia to przegląd
narzędzia i zapobiega wyślizgnięciu się z dłoni.
3. Sprawdzić głowicę pod kątem:
• Prawidłowości montażu i kompletności(zob. Rysunek 1).
• Złamanych, pękniętych, wygiętych, brakujących, luźnych lub
zakleszczonych części lub innych uszkodzeń głowicy i noży.
• Wyszczerbienia lub pęknięcia noży (zob. Rysunek 2A).
• Uszkodzenia wypustów mocujących(Zob. Rysunek 2B).
• Obecności i czytelności naklejki ostrzegawczej (jak pokazano
na rysunku 1).
• Wszelkie inne stany, które mogą negatywnie wpłynąć na bez-
pieczne i normalne działanie.
Jeśli zostaną znalezione jakiekolwiek problemy, nie używaj
głowicy nożycowej, dopóki nie zostanie naprawiona.
Rysunek 2A – Przykład pęknięcia noża
Instrukcje dotyczące głowicy nożycowej
do szyn montażowych STRUTSLAYR™
Ramiona
Wypust
mocujący
Etykieta
ostrzegawcza
Matryca nieruchoma
A
Rysunek 2B – Powierzchnie do sprawdzenia pod kątem uszkodzenia
ramion (A) lub wypustu mocującego (B)
Wymontowanie/wymiana noży
1. Wymontować głowicę nożycową do szyn montażowych z zaciskarki.
2. Za pomocą klucza sześciokątnego rozm.
dwa obroty. (Rysunek 3A). Przesunąć wspornik szyny montażowej
w celu odłączenia od dwóch śrub (rysunek 3B). Odwrócić wspornik
szyny montażowej, aby umożliwić dostęp do noży. (Rysunek 3C).
Jeśli szyna montażowa utknęła w nożach, może być konieczne
wymontowanie wspornika szyny.
A
S
S
C
Rysunek 3 – Wymiana noży (A, B, C, D)
3. Pchnąć noże z przeciwnej strony głowicy, w celu wymontowa-
nia(Rysunek 3D). W razie potrzeby wybić noże młotkiem z miękką
końcówką lub klockiem.drewnianym. Nie wolno uderzać mocno
w noże, ponieważ może to uszkodzić narzędzie.
4. Nasmarować noże i głowicę zgodnie z opisem Rozdział dotyczący.
5. Zamontować ponownie, wykonując kroki w odwrotnej kolejności.
Upewnić się, że ramiona są wyśrodkowane, aby umożliwić włożenie
ruchomego noża. Upewnić się, że profile tnące noży są wyrównane,
aby umożliwić włożenie szyny montażowej.
6. Mocno dokręcić trzy śruby wspornika belki montażowej.
Smarowanie
Przed montażem noża zawsze nasmarować nożyce. Jeśli noże do
nożyc nie cofają się całkowicie, dokładnie sprawdzić głowicę pod
kątem pękniętych lub złamanych części. Jeśli nie znaleziono proble-
mów, noże najprawdopodobniej wymagają czyszczenia i smarowania.
B
/ " poluzuj śruby ("S") o
5
32
B
S
D
35
