RIDGID STRUTSLAYR Anweisungen Seite 24

Instruktioner för STRUTSLAYR™ kaphuvud för stålprofiler
4. Smörj munstyckena och huvudet enligt beskrivningen i avsnittet
Smörjning.
5. Återmontera genom att utföra stegen i omvänd ordning. Se till att
armarna är centrerade så att det rörliga munstycket kan skjutas
in. Kontrollera att kapprofilerna är inriktade så att stålprofilen kan
föras in.
6. Dra åt de tre skruvarna till profilstödet ordentligt.
Smörjning
Smörj alltid kaphuvudet innan munstycken installeras. Inspektera
huvudet beträffande spräckta eller trasiga delar om kapmunstyckena
inte fälls in helt. Om du inte hittar några fel så behöver munstyckena
sannolikt rengöras och smörjas.
1. Demontera munstyckena.
2. Rengör munstyckena och hålen i munstyckena med mjukt, rent
tyg. Ta bort allt smörjfett och all smuts.
3. Applicera ett tunt lager smörjfett för allmänt bruk på det rörliga
munstyckets alla sidor. Applicera rikligt med smörjfett på armkam-
marna. (Figur 4)

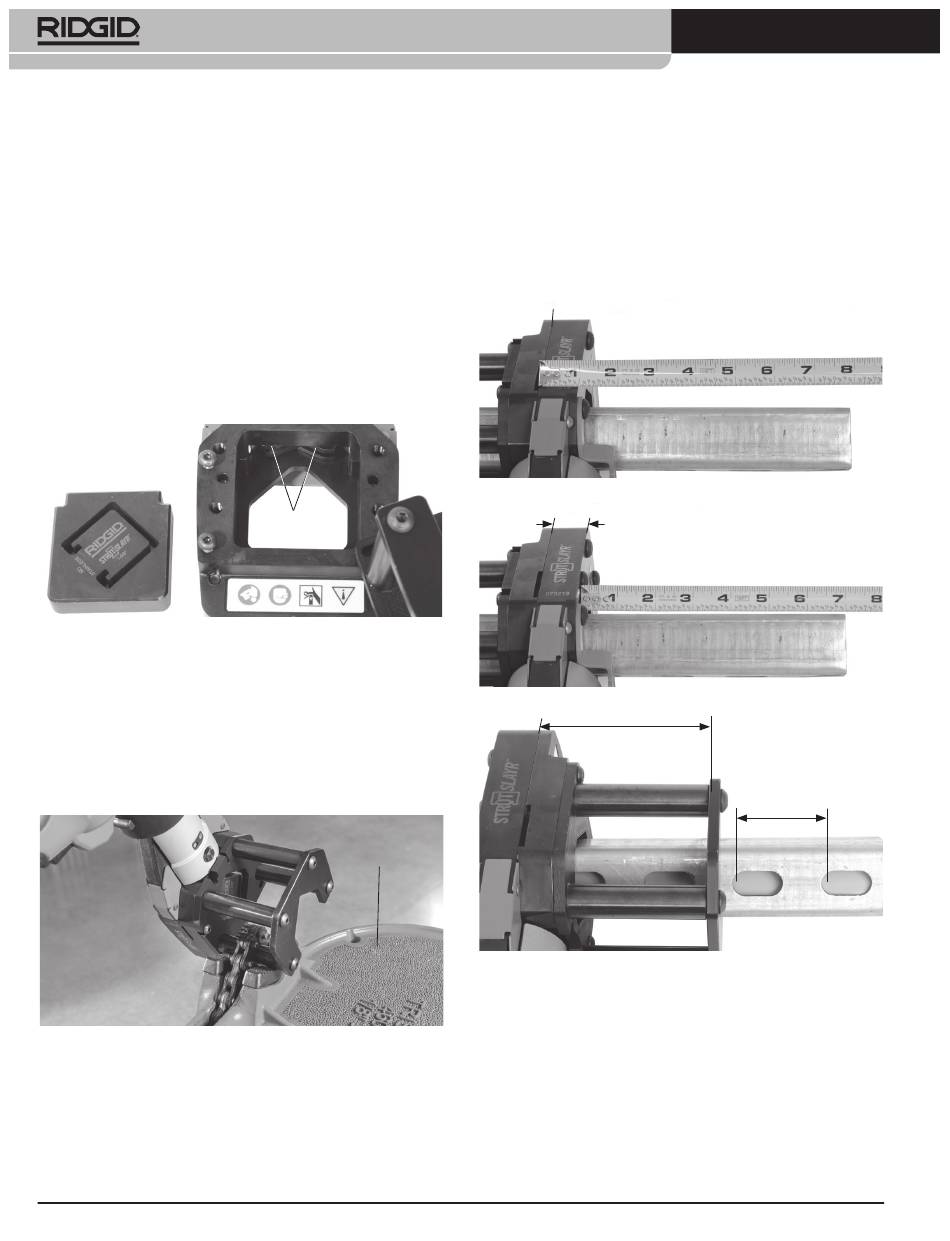

Bild 4 – Smörjning av kaphuvudet för stålprofiler
4. Montera tillbaka munstyckena och torka bort överflödigt smörj-
fett från huvudet.
Inställning/Drift
1. Kaphuvudet för stålprofiler kan användas på en bänk eller på
marken. Dessutom kan kaphuvudet för stålprofiler monteras i
många kedjeskruvstäd* från RIDGID. Se bild 5 för en konfigura-
tion med montering i ett kedjeskruvstäd. Se till att kaphuvudet
för stålprofiler är säkert och stabilt oavsett hur det ska användas.
* Kedjeskruvstäden RIDGID BC610 och BC810 hindrar stålprofiler från att
kunna matas in i huvudet och kan inte användas.
Bild 5 – Kaphuvud för stålprofiler monterat i kedjeskruvstäd
2. Montera pressverktyget på kaphuvudet för stålprofiler enligt
beskrivningen i pressverktygets bruksanvisning.
Kapa profiler i kaphuvudet för stålprofiler
1. Bekräfta att profilen kan kapas enligt specifikationerna. Kontrollera
profilens ändar. Om de är deformerade finns risken att de inte
passar i munstyckena.
24
Armkam
Kedjeskruvstäd
2. Mata profilen genom munstycket. Stöd profilen ordentligt för att
förhindra att materialet och utrustningen välter och trillar, både
innan och efter kapning.
3. Mät profillängden som ska kapas. Det finns två metoder:
a. Använd spåret för måttband (finns ovanpå kapningsplanet)
(bild 6A).
b. Lägg till 1" (25 mm) på måttet mellan sidoplattan och profi-
länden (bild 6B).
Kanalöppningar förekommer i regel var 2" (5 cm). Om de gör det
kan profilstödplattan användas för att rikta in en kapning mot
öppningen – Se bild 7.
Kapningsplan
Bild 6A – Mäta profillängd
Kapningsplan
1" (2,5 cm)
Bild 6B – Mäta profillängd
Kapningsplan
4" (10 cm)
Bild 7 – Rikta in kapning med kanalöppningar
Profiler måste skjuta ut förbi profilstödet för korrekt kapning.
Om profilen inte ligger an mot profilstödet blir kapningsvinkeln
minst +/- 5°.
4. För att kapa profilen ser du till att händerna inte rör vid kap-
huvudet och materialet och trycker sedan ner strömbrytaren
till pressverktyg. Se pressverktygets instruktioner för korrekt
användning. (Bild 8).
5. Skillnader mellan pressverktyg gör att användningen skiljer sig
åt något.
• Pressverktygen RIDGID RP 340 och RP 330 kanske inte fälls upp
igen efter att profilen har kapats. Om det händer trycker du på
knappen som avlastar trycket i verktyget (se pressverktygets
2" (5 cm)
