RIDGID STRUTSLAYR Anweisungen Seite 54

Upute za korištenje glave za rezanje nosača STRUTSLAYR™
4. Podmažite kalupe i glavu kako je opisano u odjeljku
Podmazivanje.
5. Ponovno sastavite obrnutim slijedom koraka. Pobrinite se da
su ruke centrirane, kako bi se omogućilo umetanje pokretnog
kalupa. Potvrdite da su profili za rezanje poravnati kako bi se
omogućilo umetanje nosača.
6. Čvrsto zategnite tri vijka podupirača za nosač.
Podmazivanje
Uvijek podmažite rezač nosača prije instalacije kalupa. Ako se kalupi za
rezanje nosača ne uvlače do kraja, pažljivo pregledajte ima li na glavi
napuklih ili slomljenih dijelova. Ako ne pronađete probleme, kalupe
vjerojatno treba očistiti i podmazati.
1. Skinite kalupe.
2. Očistite kalupe i šupljinu za kalup mekanom, čistom krpom.
Uklonite masnoću i ostatke.
3. Nanesite tanki sloj masti za opće namjene na sve stranice pokret-
nog kalupa. Slobodno nanesite mast na blokove ruke. (Slika 4)

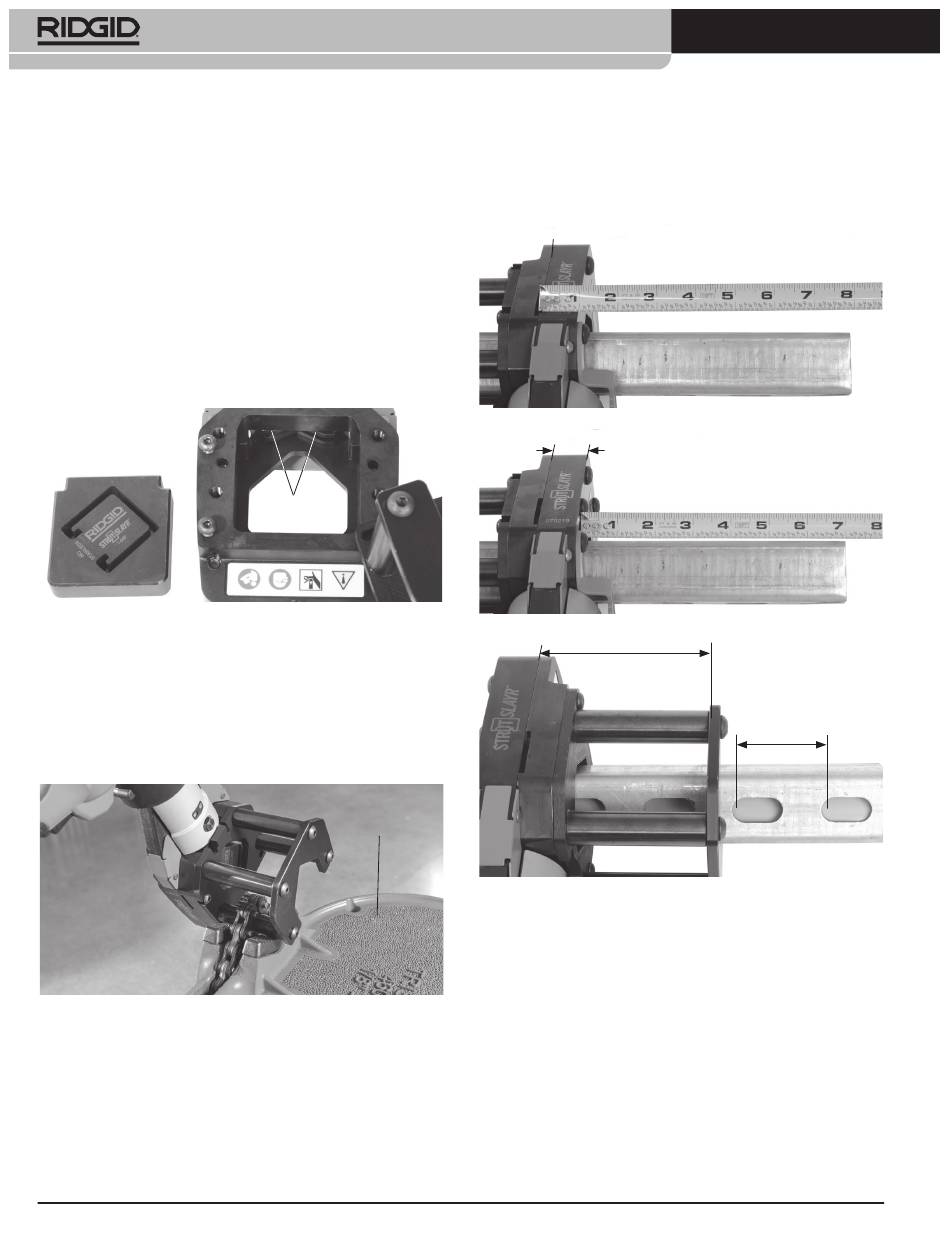

Slika 4 – Podmazivanje glave za rezanje nosača
4. Ponovno instalirajte kalupe i obrišite višak masti sa glave.
Podešavanje/rad
1. Glava za rezanje nosača se može koristiti kao stolna jedinica ili
na tlu. Osim toga, glava za rezanje nosača se može postaviti u
brojne RIDGID lančane škripce*. Vidjeti sliku 5 za konfiguraciju
montaže u lančani škripac. Neovisno o primjeni, pazite da je
glava za rezanje nosača sigurna i stabilna.
* Lančani škripci RIDGID BC610 i BC810 ometaju ulazak nosača u glavu i ne
mogu se koristiti.
Slika 5 – Glava za rezanje nosača postavljena u lančani škripac
2. Montirajte alat za prešanje na glavu za rezanje nosača prema
priručniku za rukovanje alatom za prešanje.
Rezanje nosača nastavkom glave za rezanje nosača
1. Potvrdite da se nosač može rezati prema specifikaciji. Pregledajte
krajeve nosača - ako su deformirani, možda neće stati u kalupe.
2. Provucite nosač kroz kalupe. Pravilno poduprite nosač kako biste
spriječili prevrtanje i padanje materijala i opreme, prije i nakon
rezanja.
54
Blok ruke
Lančani škripac
3. Izmjerite duljinu nosača koji će se rezati. Dvije su metode:
a. Koristite utor za mjernu vrpcu (smješten na ravnini za rezanje)
(Slika 6A).
b. Dodajte 1" (25 mm) bočnoj ploči – kraju nosača (Slika 6B).
Kanalni utori se obično ponavljaju svaka 2" (5 cm). Ako je tako,
ploča za potporu nosača se može upotrijebiti za poravnavanje
rezova s utorom – Vidjeti sliku 7.
Ravnina za rezanje
Slika 6A – Mjerenje duljine nosača
Ravnina za rezanje
1" (2,5 cm)
Slika 6B – Mjerenje duljine nosača
Ravnina za rezanje
4" (10 cm)
Slika 7 – Poravnavanje reza s kanalnim utorima
Za pravilan rad, nosač mora izlaziti preko podupirača za nosač.
Ako nosač ne aktivira podupirač nosača, kut rezanja mora biti
+/- 5° ili više.
4. Za rezanje nosača, s rukama dalje od glave za rezanje i materijala,
pritisnite prekidač alata za prešanje. Alatom za prešanje rukujte
prema uputama. (Slika 8).
5. Razlike u alatima za prešanje dovode do malih razlika u radu.
• Alati za prešanje RIDGID RP 340 i RP 330 se možda neće uvući
nakon rezanja nosača. Ako je tako, pritisnite gumb za otpu-
štanje alata (pogledajte radni priručnik za alat za prešanje).
Alternativno, prekidač alata za prešanje se može upotrijebiti
drugi put kako bi se uvukao klip alata za prešanje.
• Neki će alati za prešanje obaviti puni ciklus i uvući bez potrebe
za dodatnim akcijama.
• Alati za prešanje 320-E i CT-400 Press se NE mogu koristiti s
glavom za rezanje.
2" (5 cm)
