STRUTSLAYR™ profil, skjærehode, instruksjoner
1. Demonter bakkene.
2. Rengjør bakkene og bakkenes utsparing med en myk, ren klut.
Fjern alt fett og forurensinger.
3. Påfør et tynt lag med fett for generell bruk på alle sider av den bev-
egelige bakken. Påfør rikelig med fett på armkammene. (Figur 4)

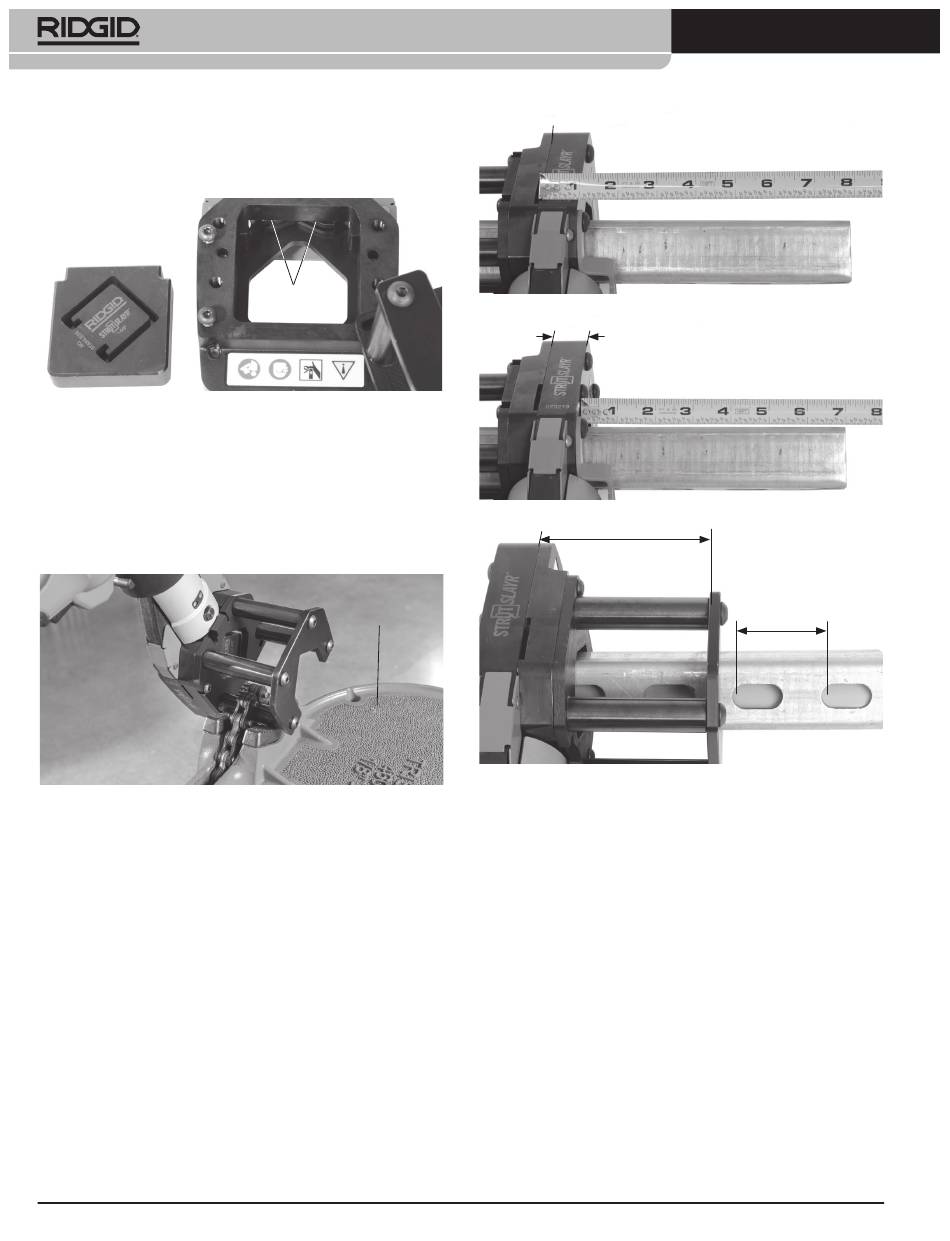

Figur 4 - Smøring av profilskjærehodet
4. Monter bakkene igjen og tørk av overflødig fett fra hodet.
Oppsett/drift
1. Profilskjærehodet kan brukes som en enhet på benken eller på
bakken. I tillegg kan profilskjærehodet monteres i mange RIDGID
kjedestikker*. Se Figur 5 for monteringskonfigurering av kjedes-
tikke. Uansett bruk må det påses at profilskjærehodet er sikkert
og stabilt.
* RIDGID BC610 og BC810 kjedestikker er i veien når profilen mates inn i
hodet og kan ikke brukes.
Figur 5 - Profilskjærehodet montert i kjedestikken
2. Monter pressverktøyet på profilskjærehodet i henhold til
pressverktøyets bruksanvisning.
Skjæring av profil med tilbehøret profilskjærehode
1. Bekreft at profilen kan skjæres i henhold til spesifikasjonen. Inspiser
enden på profilen - hvis den er deformert, vil den kanskje ikke
passe inn i bakkene.
2. Mat profilen gjennom bakkene. Støtt profilen korrekt for å hin-
dre velting eller at materiale og utstyr faller ned, både før etter
skjæring.
3. Mål profillengden som skal skjæres. Det er to metoder:
a. Bruk målesporet for tape (plassert i skjæreplanet) (Figur 6A).
b. Legg til 1" (25 mm) til målingen fra sideplate til profilende
(Figur 6B).
Kanalspor gjentas generelt hver 2" (5 cm). I så fall kan profil-
støtteplaten brukes for å tilpasse kuttene til sporet - Se Figur 7.
30
Armkam
Kjedestikke
Skjæreplan
Figur 6A - Måling av profillengde
Skjæreplan
1" (2.5 cm)
Figur 6B - Måling av profillengde
Skjæreplan
4" (10 cm)
Figur 7 - Tilpasning av kutt til kanalsporene
Profilen må gå forbi profilstøtten for korrekt operasjon. Hvis
profilen ikke berører profilstøtten, kan skjærevinkelen være +/- 5°
eller større.
4. For å skjære profilen trykkes pressverktøybryteren med hendene
borte fra profilhodet og materialet. Betjen i henhold til pressverk-
tøyets instruksjoner. (Figur 8).
5. Forskjeller i pressverktøyene medfører små forskjeller i driften.
• RIDGID RP 340 og RP 330 pressverktøyene kan ikke trekkes
tilbake etter at profilen er kuttet. I så fall trykkes frigjøringsk-
nappen for pressverktøyet (se pressverktøyets bruksanvisning).
Alternativt kan pressverktøybryteren trykkes en gang til for å
trekke tilbake pressverktøystemplet.
• Noen pressverktøy vil gjennomføre en full syklus og trekkes
tilbake uten at det er nødvendig med andre tiltak.
• 320-E og CT-400 pressverktøy kan IKKE brukes med profilkutteren.
2" (5 cm)
