RIDGID STRUTSLAYR Anweisungen Seite 47

Mérőszalagnyílás
Oldallemez
Mozgó betét
Védőelem
Támasz a
merevítőcsa-
tornához

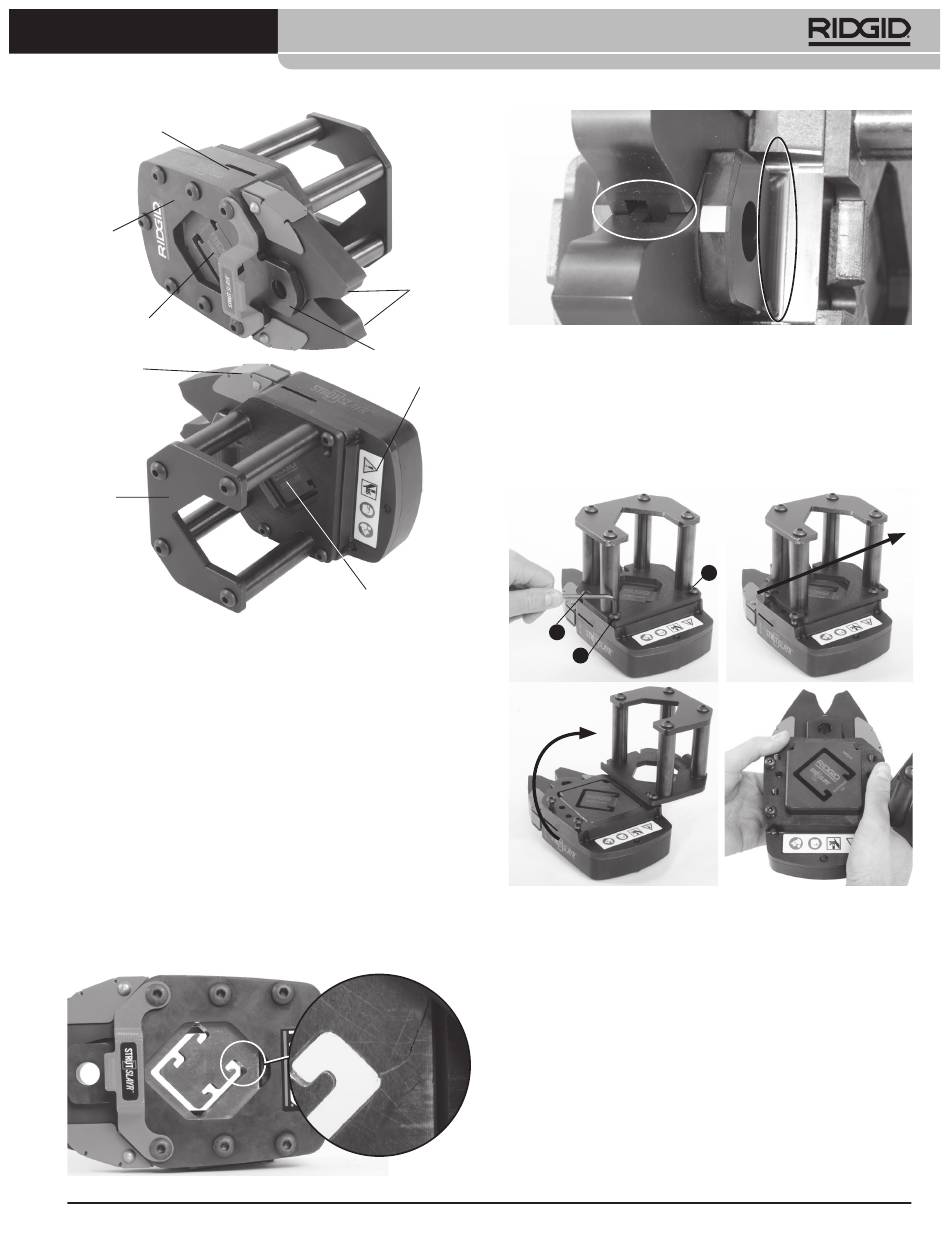

1. ábra – STRUTSLAYR vágófej
Ellenőrzés/Karbantartás
Minden használat előtt ellenőrizze, hogy a merevítőcsatorna-vágófej
nem mutat-e a biztonságos használatot esetleg veszélyeztető sérülést.
1. Szerelje le a merevítőcsatorna-vágófejet a présszerszámról.
2. Takarítson le mindennemű olajat, zsírt vagy szennyeződést a szer-
számról és a fejről, beleértve a karokat és kezelőelemeket is. Ez segíti
a szemrevételezést, és megelőzi, hogy a gép kicsússzon a markából.
3. Ellenőrizze a fejet a következő szempontok szerint:
• Megfelelő összeszereltség és hiánytalanság (Lásd 1. ábra).
• Törött, repedt, elgörbült, hiányzó, lelazult vagy beszorult alkatré-
szek, ill. a fej és a betétek egyéb sérülései.
• A betétek lepattogzása vagy repedtsége (Lásd 2A ábra).
• A szerelőfülek, ill. a kar csuklópántterületének sérülése (Lásd
2B ábra).
• Figyelmeztető címke jelenléte és olvashatósága (Az 1. ábra szerint).
• Akad-e a biztonságos, normál működést megakadályozó egyéb
körülmény.
Ha bármilyen problémát fedez fel, ne használja a merevítőcsator-
na-vágófejet, amíg megfelelően ki nem javította.
2A ábra – Példa a betét törésére
A STRUTSLAYR™ merevítőcsatorna­vágófej útmutatója
Karok
Szerelőfül
Figyelmeztető címke
Álló betét
A
2B ábra – Sérülés szempontjából ellenőrzendő terület a karokon (A) és a
szerelőfülön (B)
Betétek eltávolítása/cseréje
1. Szerelje le a merevítőcsatorna-vágófejet a présszerszámról.
2. / " méretű imbuszkulccsal lazítsa meg a merevítőcsatorna-támasz
5
32
csavarjait ("S") két fordulatnyival. (3A ábra). Csúsztassa el a mereví-
tőcsatorna-támaszt, kioldva azt két csavarból (3B ábra). Forgassa
el a merevítőcsatorna-támaszt, hogy hozzáférhessen a betétekhez
(3C ábra). Ha a merevítőcsatorna elakadt a betétekben, akkor lehet,
hogy a merevítőcsatorna-támaszt le kell szerelni.
A
S
S
C
3. ábra – Betétcsere (A, B, C, D)
3. Sajtolja ki a betéteket a fej szemközti oldalából az eltávolításhoz
(3D ábra). Szükség esetén puha kalapáccsal, ill. fadarabbal ütö-
gesse ki a betéteket. Ne üssön rá erősen a betétekre, ez ugyanis
károsíthatja a szerszámot.
4. Kenje meg a betéteket és a fejet a Kenés fejezetben leírtak szerint.
5. Szerelje össze fordított sorrendben. Ügyeljen rá, hogy a karok
középpontosan álljanak, és így a mozgó betétet be lehessen
helyezni. Ellenőrizze, hogy a betétek vágóprofiljai egymáshoz
esnek-e, és így a merevítőcsatornát be lehet-e helyezni.
6. Szilárdan húzza meg a merevítőcsatorna-támasz három csavarját.
Kenés
A betétek beszerelése előtt minden esetben kenje meg a merevítőcsa-
torna-vágófejet. Ha a merevítőcsatorna-vágófej betétei nem húzódnak
teljesen vissza, akkor gondosan ellenőrizze, hogy a fejben nincsenek-e
repedt, törött alkatrészek. Ha nem talál problémát, akkor a betétek
valószínűleg tisztítást és kenést igényelnek.
B
B
S
D
