3. Druk de snijmatrijzen vanaf de tegenoverliggende zijde van de
kop eruit (figuur 3D). Indien noodzakelijk kunt u gebruik maken
van een kunststofhamer of een blok hout om de snijmatrijzen er
uit te tikken. Niet op de snijmatrijzen zelf slaan, dat kan schade
aan het gereedschap veroorzaken.
4. Smeer de snijmatrijzen en de kop zoals beschreven in het
gedeelte Smering.
5. Bouw het geheel weer samen in omgekeerde volgorde. Zorg
ervoor dat de armen gecentreerd zijn, zodat de beweegbare
snijmatrijs kan worden ingeschoven. Controleer of de
snijprofielen onderlijn uitgelijnd zijn, zodat de balk kan worden
ingestoken.
6. Draai de drie schroeven van de balksteun stevig vast.
Smeren
Smeer de balksnijkop altijd voordat de snijmatrijs wordt ingebouwd.
Als de balksnijmatrijzen niet volledig inschuiven, controleert u de kop
zorgvuldig op gebarsten of defecte onderdelen. Als er geen problemen
worden aangetroffen, moeten de snijmatrijzen waarschijnlijk worden
gereinigd en gesmeerd.
1. Verwijder de snijmatrijzen.
2. Reinig de snijmatrijzen en de uitsparing ervan met een zachte,
schone doek. Verwijder al het vet en alle vuildelen.
3. Breng een dunne laag universeel vet aan op alle zijden van de
beweegbare snijmatrijs. Breng royaal vet aan op de armnokken.
(Figuur 4)

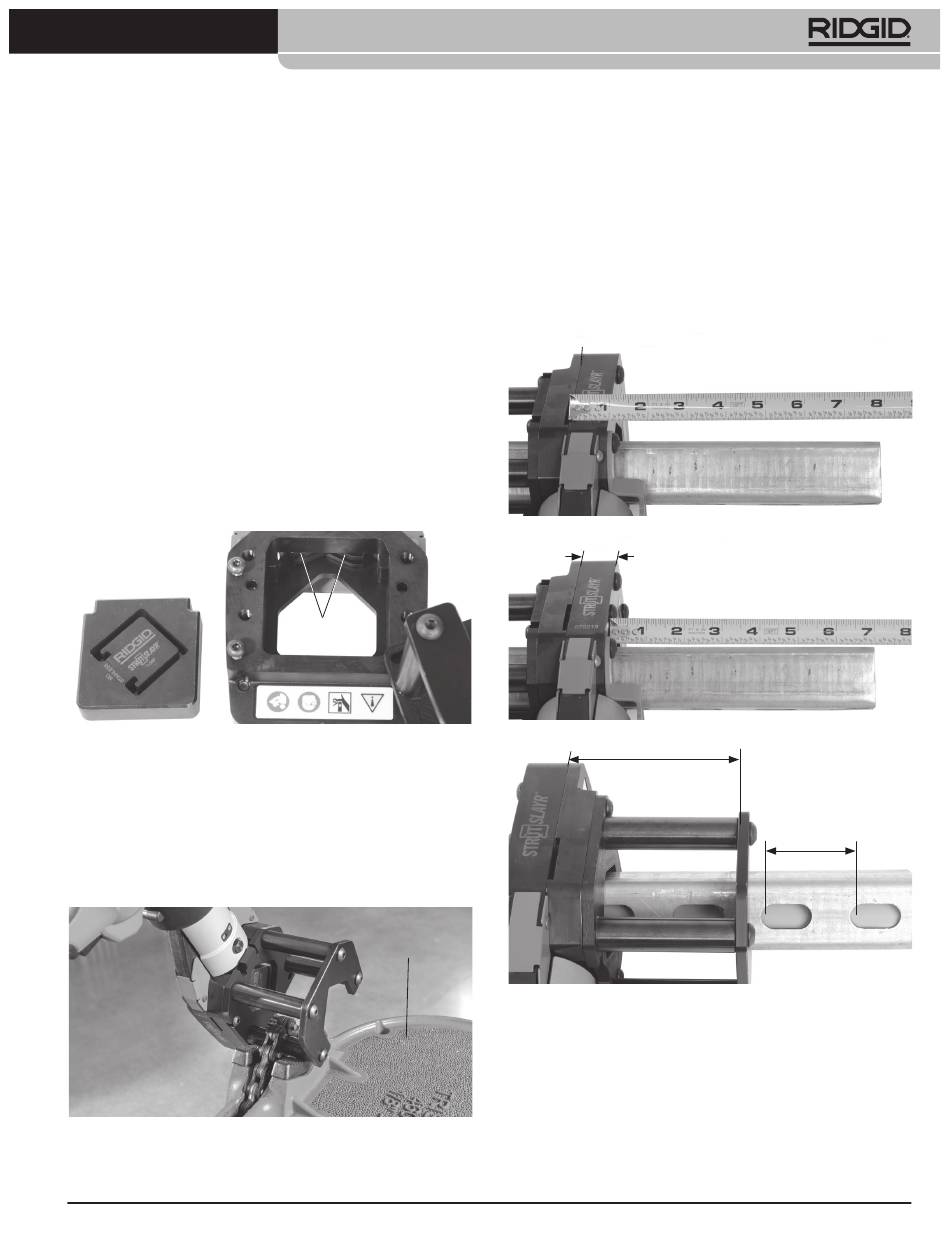

Figuur 4 – De balksnijkop smeren
4 Bouw de snijmatrijzen opnieuw in en veeg overtollig vet van de kop.
Instelling/bediening
1. De balksnijkop kan worden gebruikt als een werkbankgereedschap
of op de grond. Daarnaast kan de balksnijkop worden gemonteerd
op een groot aantal RIDGID-pijpklemmen*. Zie figuur 5 voor de
bevestiging op een pijpklem. Ongeacht het gebruik dient u ervoor
te zorgen dat de balksnijkop veilig en stabiel is.
* De pijpklemmen RIDGID BC610 en BC810 verhinderen het invoeren van de
balk in de kop en kunnen daarom niet worden gebruikt.
Figuur 5 – Balksnijkop gemonteerd in pijpklem
2. Installeer het persgereedschap op de balksnijkop volgens de
handleiding van het persgereedschap.
STRUTSLAYR™ Instructies voor de balksnijkop
Armnok
Pijpklem
Balk snijden met het balksnijkophulpstuk
1. Controleer of de balk volgens de specificaties kan worden
gesneden. Inspecteer de uiteinden van de balk - als die vervormd
zijn, passen ze wellicht niet in de snijmatrijzen.
2. Voer de balk door de snijmatrijzen. Ondersteun de balk op de
juiste wijze om kantelen of vallen van materiaal en uitrusting,
zowel voor als na het snijden, te voorkomen.
3. Meet de te snijden balklengte. Er zijn twee methoden:
a. Gebruik de rolmaatsleuf (bevindt zich in de snijlijn) (afbeelding 6A).
b. Voeg 1" (25 mm) toe aan de meting zijplaat - balkeinde (figuur 6B).
De sleuven in de balk worden gewoonlijk elke 2" (5 cm) herhaald.
In dat geval kan de balksteunplaat worden gebruikt om de
sneden uit te lijnen met de sleuven - Zie figuur 7.
Snijlijn
Figuur 6A – De balklengte meten
Snijlijn
1" (2,5 cm)
Figuur 6B – De balklengte meten
Snijlijn
4" (10 cm)
Figuur 7 – De snede uitlijnen met de balksleuven
Voor een correcte bewerking moet de balk voorbij de balksteun
worden verschoven. Als de balk niet in de balksteun valt, kan de
snijhoek +/- 5° groter zijn.
4. Om de balk te snijden, drukt u de schakelaar van het
persgereedschap in terwijl u de handen uit de buurt van de
balksnijkop en het materiaal houdt. Voer de bewerking uit
volgens de instructies van het persgereedschap. (Figuur 8).
5. Verschillende persgereedschappen resulteren in geringe
verschillen in de bediening.
2" (5 cm)
