RIDGID STRUTSLAYR Anweisungen Seite 51

μια λαστιχένια ματσόλα ή έναν ξύλινο τάκο για να βγάλετε τα
μαχαίρια με ελαφρά χτυπήματα. Μη χτυπάτε δυνατά τα μαχαίρια,
μπορεί έτσι να προκληθεί ζημιά στο εργαλείο.
4. Λιπάνετε τα μαχαίρια και την κεφαλή όπως περιγράφεται στην
ενότητα Λίπανση.
5. Για την επανασυναρμολόγηση, ακολουθήστε την αντίστροφη
διαδικασία. Βεβαιωθείτε ότι οι βραχίονες είναι κεντραρισμένοι,
για να μπορέσει το κινούμενο μαχαίρι να εισέλθει στη θέση του.
Βεβαιωθείτε ότι τα προφίλ των μαχαιριών του ψαλιδιού είναι
ευθυγραμμισμένα, για να μπορέσει να τοποθετηθεί η κεφαλή στη
θέση της.
6. Σφίξτε καλά τις τρεις βίδες του υποστηρίγματος κεφαλής.
Λίπανση
Λιπαίνετε πάντοτε το ψαλίδι μεταλλικών προφίλ πριν τοποθετήσετε
τα μαχαίρια. Αν τα μαχαίρια του ψαλιδιού μεταλλικών προφίλ δεν
συμπτύσσονται πλήρως, επιθεωρήστε προσεκτικά την κεφαλή για
ραγισμένα ή σπασμένα μέρη. Αν δεν διαπιστώσετε προβλήματα, το
πιθανότερο είναι τα μαχαίρια να χρειάζονται καθαρισμό και λίπανση.
1. Αφαιρέστε τα μαχαίρια.
2. Καθαρίστε τα μαχαίρια και την υποδοχή τους με ένα μαλακό,
καθαρό πανί. Καθαρίστε όλο το γράσο και τυχόν σκουπιδάκια.
3. Επαλείψτε μια λεπτή στρώση γράσου πολλαπλών χρήσεων σε όλες
τις επιφάνειες του κινούμενου μαχαιριού. Επαλείψτε με άφθονο
γράσο τα έκκεντρα των βραχιόνων. (Εικόνα 4)

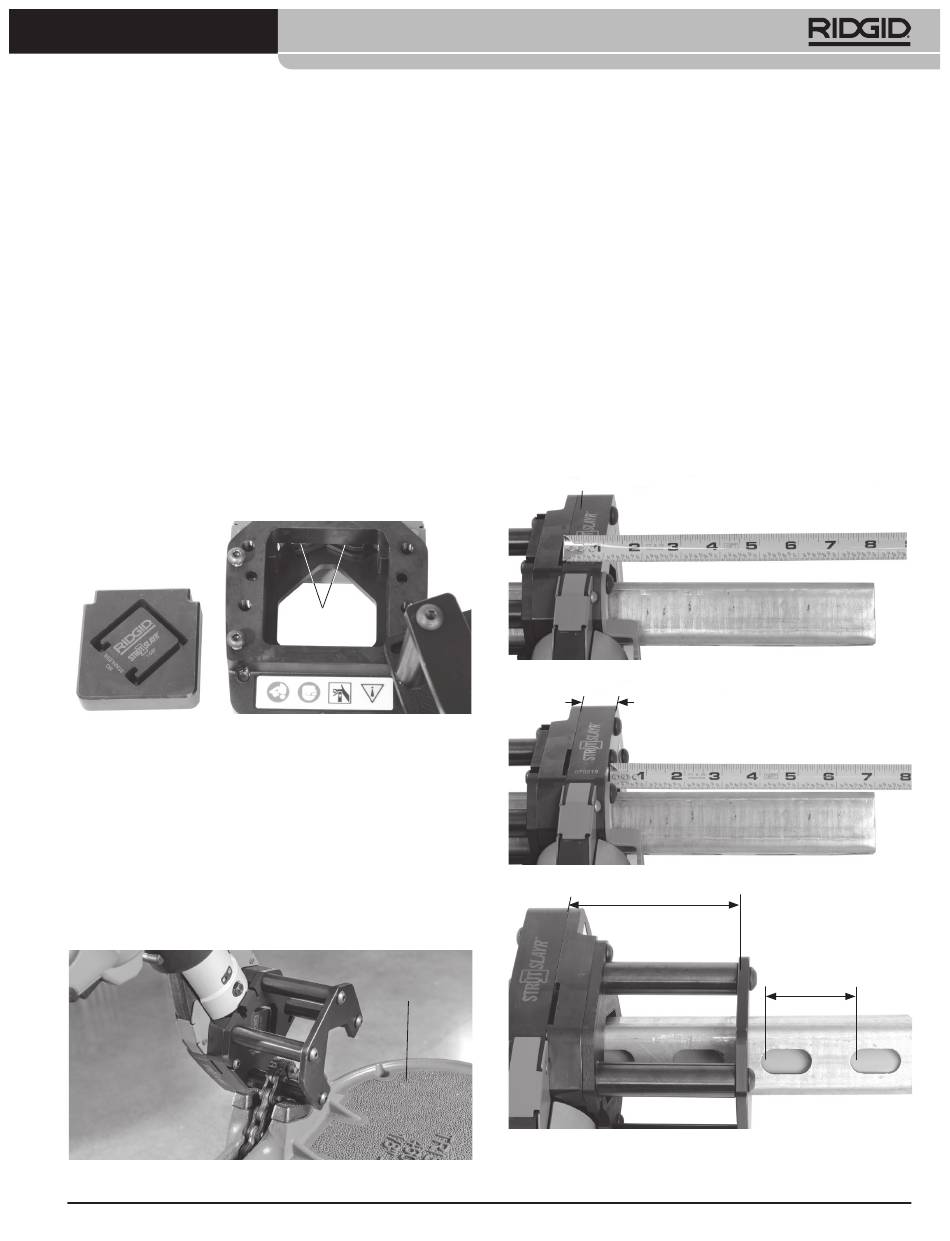

Εικόνα 4 – Λίπανση της κεφαλής του ψαλιδιού μεταλλικών προφίλ
4. Επανατοποθετήστε τα μαχαίρια και σκουπίστε το πλεονάζον
γράσο από την κεφαλή.
Εγκατάσταση/Λειτουργία
1. Η κεφαλή του ψαλιδιού μεταλλικών προφίλ μπορεί να χρησι-
μοποιηθεί επάνω σε πάγκο εργασίας ή στο έδαφος. Επιπλέον, η
κεφαλή του ψαλιδιού μεταλλικών προφίλ μπορεί να τοποθετηθεί
σε πολλές σωληνομέγγενες αλυσίδας RIDGID*. Βλ. Εικόνα 5 για τον
τύπο στερέωσης σε σωληνομέγγενη αλυσίδας. Ανεξάρτητα από
τη χρήση, βεβαιωθείτε ότι η κεφαλή του ψαλιδιού μεταλλικών
προφίλ έχει ασφαλίσει και είναι σταθερή.
* Οι σωληνομέγγενες αλυσίδας RIDGID BC610 και BC810 δεν επιτρέπουν στο
μεταλλικό προφίλ να τροφοδοτηθεί μέσα στην κεφαλή και δεν μπορούν
να χρησιμοποιηθούν.
Εικόνα 5 – Κεφαλή ψαλιδιού μεταλλικών προφίλ τοποθετημένη στη
σωληνομέγγενη αλυσίδας
Οδηγίες για την κεφαλή του ψαλιδιού μεταλλικών
προφίλ STRUTSLAYR™
Έκκεντρο
βραχίονα
Σωληνομέγγενη
αλυσίδας
2. Τοποθετήστε την πρέσα σύσφιξης στην κεφαλή του ψαλιδιού
μεταλλικών προφίλ σύμφωνα με το εγχειρίδιο χειριστή της πρέ-
σας σύσφιξης.
Κοπή μεταλλικού προφίλ με συνδεδεμένη την
κεφαλή ψαλιδιού μεταλλικών προφίλ
1. Βεβαιωθείτε ότι το μεταλλικό προφίλ μπορεί να κοπεί σύμφωνα με
τις προδιαγραφές. Επιθεωρήστε τα άκρα του μεταλλικού προφίλ –
αν έχουν παραμορφωθεί, ενδέχεται να μη χωρούν στα μαχαίρια.
2. Τροφοδοτήστε το μεταλλικό προφίλ μέσα από τα μαχαίρια.
Υποστηρίξτε κατάλληλα το μεταλλικό προφίλ για να μην ανα-
τραπεί και πέσει το υλικό και το εργαλείο, τόσο πριν όσο και
μετά από την κοπή.
3. Μετρήστε το μήκος του μεταλλικού προφίλ που θέλετε να κόψε-
τε. Υπάρχουν δύο τρόποι:
a. Χρησιμοποιήστε την υποδοχή για τη μετροταινία (βρίσκεται
στο επίπεδο κοπής) (Εικόνα 6A).
b. Προσθέστε 1" (25 mm) στη μέτρηση από το πλαϊνό έλασμα
έως το άκρο του μεταλλικού προφίλ (Εικόνα 6B).
Οι εγκοπές στο κανάλι γενικά επαναλαμβάνονται κάθε 2" (5 cm).
Αν ναι, μπορείτε να χρησιμοποιήσετε το έλασμα υποστήριξης
του μεταλλικού προφίλ για να ευθυγραμμίσετε τις κοπές με την
εγκοπή – Βλ. Εικόνα 7.
Επίπεδο κοπής
Εικόνα 6A – Μέτρηση του μήκους του μεταλλικού προφίλ
Επίπεδο κοπής
1" (2,5 cm)
Εικόνα 6B– Μέτρηση του μήκους του μεταλλικού προφίλ
Επίπεδο κοπής
4" (10 cm)
Εικόνα 7 – Ευθυγράμμιση της κοπής με τις εγκοπές του καναλιού
Το μεταλλικό προφίλ πρέπει να προεξέχει από το υποστήριγμά
του, για να πραγματοποιηθεί σωστά η διαδικασία. Αν το μεταλλι-
2" (5 cm)
