Οδηγίες για την κεφαλή του ψαλιδιού μεταλλικών
προφίλ STRUTSLAYR™
Συνδυαστικό μαχαίρι 1
και 1 / " x 1
5
8
64043)
Επισκεφθείτε τη διεύθυνση RIDGID.com για τον πλήρη
κατάλογο.
Υποδοχή μετροταινίας
Πλαϊνό
έλασμα
Κινούμενο
μαχαίρι
Προστατευτικό
Υποστήριγμα
μεταλλικού
προφίλ

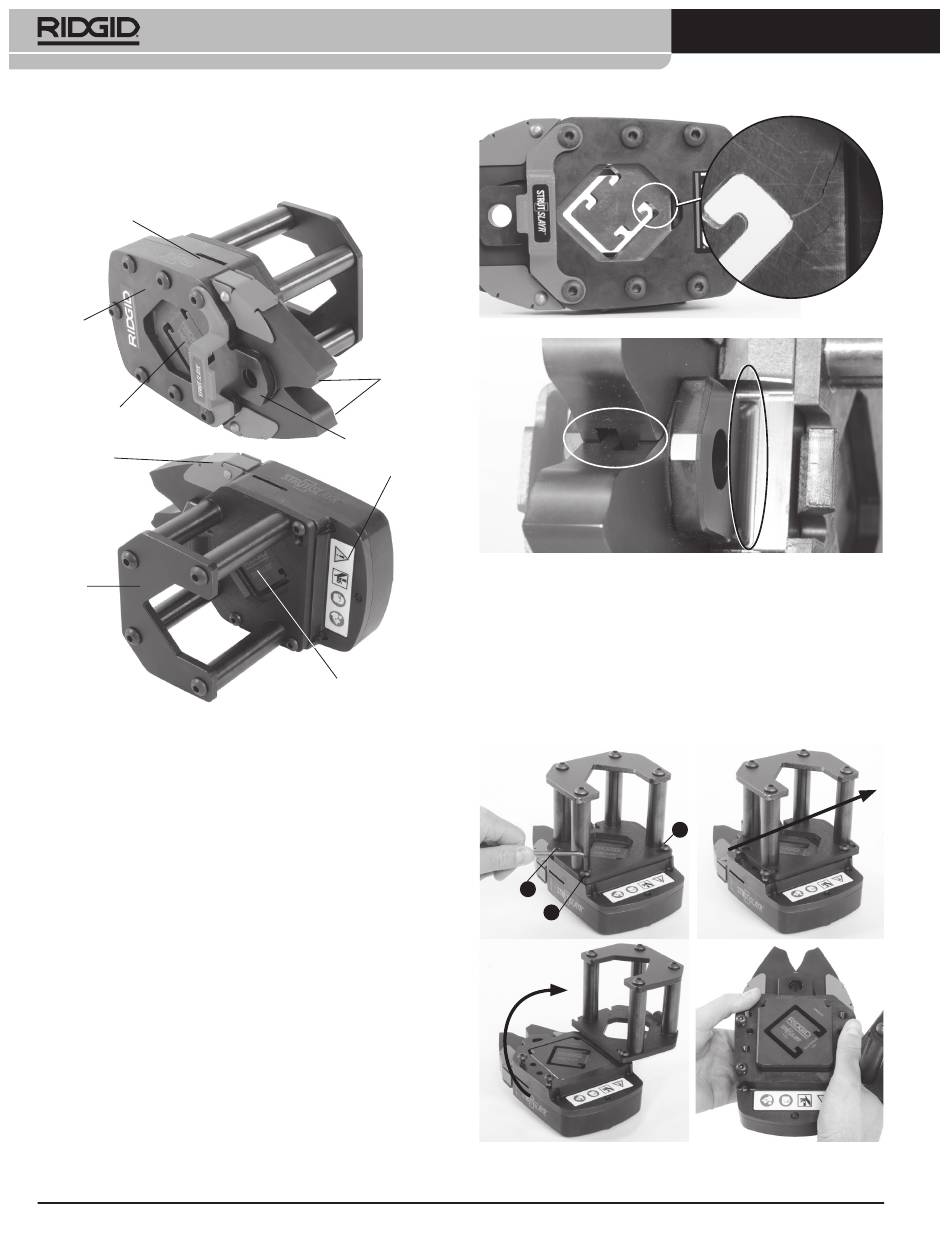

Εικόνα 1 – Κεφαλή ψαλιδιού STRUTSLAYR
Επιθεώρηση/Συντήρηση
Πριν από κάθε χρήση, επιθεωρείτε την κεφαλή του ψαλιδιού μεταλλι-
κών προφίλ για προβλήματα που θα μπορούσαν να επηρεάσουν την
ασφαλή χρήση του.
1. Αφαιρέστε την κεφαλή του ψαλιδιού μεταλλικών προφίλ από την
πρέσα σύσφιξης.
2. Καθαρίστε κάθε ίχνος λαδιού, γράσου ή ακαθαρσιών από το
εργαλείο και την κεφαλή, καθώς και από τις λαβές και τα χειρι-
στήρια. Έτσι η επιθεώρηση γίνεται ευκολότερα και αποφεύγετε
να σας γλιστρήσει το εργαλείο από το χέρι.
3. Επιθεωρήστε την κεφαλή για τα εξής:
• Σωστή συναρμολόγηση και πληρότητα εξαρτημάτων (Βλ.
Εικόνα 1).
• Εξαρτήματα που έχουν σπάσει, ραγίσει, λυγίσει, λασκάρει ή
μαγκώσει ή που λείπουν, ή άλλη ζημιά στην κεφαλή και τα
μαχαίρια.
• Αποφλοίωση ή ρώγμωση των μαχαιριών (Βλ. Εικόνα 2A).
• Ζημιά στις γλωττίδες συναρμολόγησης ή στο σημείο σύνδεσης
του βραχίονα (Βλ. Εικόνα 2B).
• Αν η προειδοποιητική πινακίδα υπάρχει και αν είναι ευανάγνω-
στη (όπως φαίνεται στην Εικόνα 1).
• Κάθε άλλη κατάσταση που μπορεί να εμποδίσει την ασφαλή και
κανονική λειτουργία του μηχανήματος.
Αν διαπιστωθούν οποιαδήποτε προβλήματα, μη χρησιμοποι-
ήσετε την κεφαλή του ψαλιδιού μεταλλικών προφίλ μέχρι την
αποκατάστασή τους.
50
/ " x / " (41mm x 21mm)
5 13
8 16
/ " (41mm x 41mm) (αρ. καταλόγου
5
8
Βραχίονες
Γλωττίδα
συναρμολόγησης
Ετικέτα
προειδοποίησης
Σταθερή μήτρα
Εικόνα 2A – Παράδειγμα ρώγμωσης μαχαιριού
A
Εικόνα 2B – Σημεία στους βραχίονες (Α) ή τη γλωττίδα συναρμολόγησης
(Β) που πρέπει να ελεγχθούν για ζημιά
Αφαίρεση/Αλλαγή μαχαιριών
1. Αφαιρέστε την κεφαλή του ψαλιδιού μεταλλικών προφίλ από την
πρέσα σύσφιξης.
2. Χρησιμοποιώντας ένα εξάγωνο κλειδί
("S") του υποστηρίγματος του προφίλ κατά δύο περιστροφές.
(Εικόνα 3A). Σύρετε το υποστήριγμα του μεταλλικού προφίλ για
να το αποσπάσετε από δύο βίδες (Εικόνα 3B). Περιστρέψτε το υπο-
στήριγμα του μεταλλικού προφίλ για να αποκτήσετε πρόσβαση
στα μαχαίρια (Εικόνα 3C). Αν το μεταλλικό προφίλ έχει μαγκώσει
στα μαχαίρια, ίσως χρειαστεί να το αφαιρέσετε.
A
S
S
C
Εικόνα 3 – Αλλαγή μαχαιριών (A, B, C, D)
3. Σπρώξτε τα μαχαίρια από την αντίθετη πλευρά της κεφαλής
για να τα βγάλετε (Εικόνα 3D). Αν χρειαστεί, χρησιμοποιήστε
B
/ ", λασκάρετε στις βίδες
5
32
B
S
D
