STRUTSLAYR™ Instructies voor de balksnijkop
Compatibiliteit
van het
persgereedschap ........ RIDGID ® standaardserie 32kN-persgereedschappen
(zoals de RP340 en RP330). Niet voor gebruik met
persgereedschappen RIDGID 320-E en CT-400.
Rechtheid
snijvlakken ................... +/- 2° (balk moet voorbij de balksteun uitsteken)
Snijmatrijzen .............. 1 / " x / " (41 mm x 21 mm) speciale matrijs
5 13
8 16
(cat.-nr. 64033)
1 / " x 1 / " (41 mm x 41 mm) speciale matrijs
5 5
8 8
(cat.-nr. 64038)
1 / " x / " (41 mm x 21 mm) en 1
5 13
8 16
(41 mm x 41 mm) gecombineerde matrijs
(cat.-nr. 64043)
Zie RIDGID.com voor een volledige lijst.
Rolmaatsleuf
Zijplaat
Beweegbare
matrijs
Bescherming
Balksteun

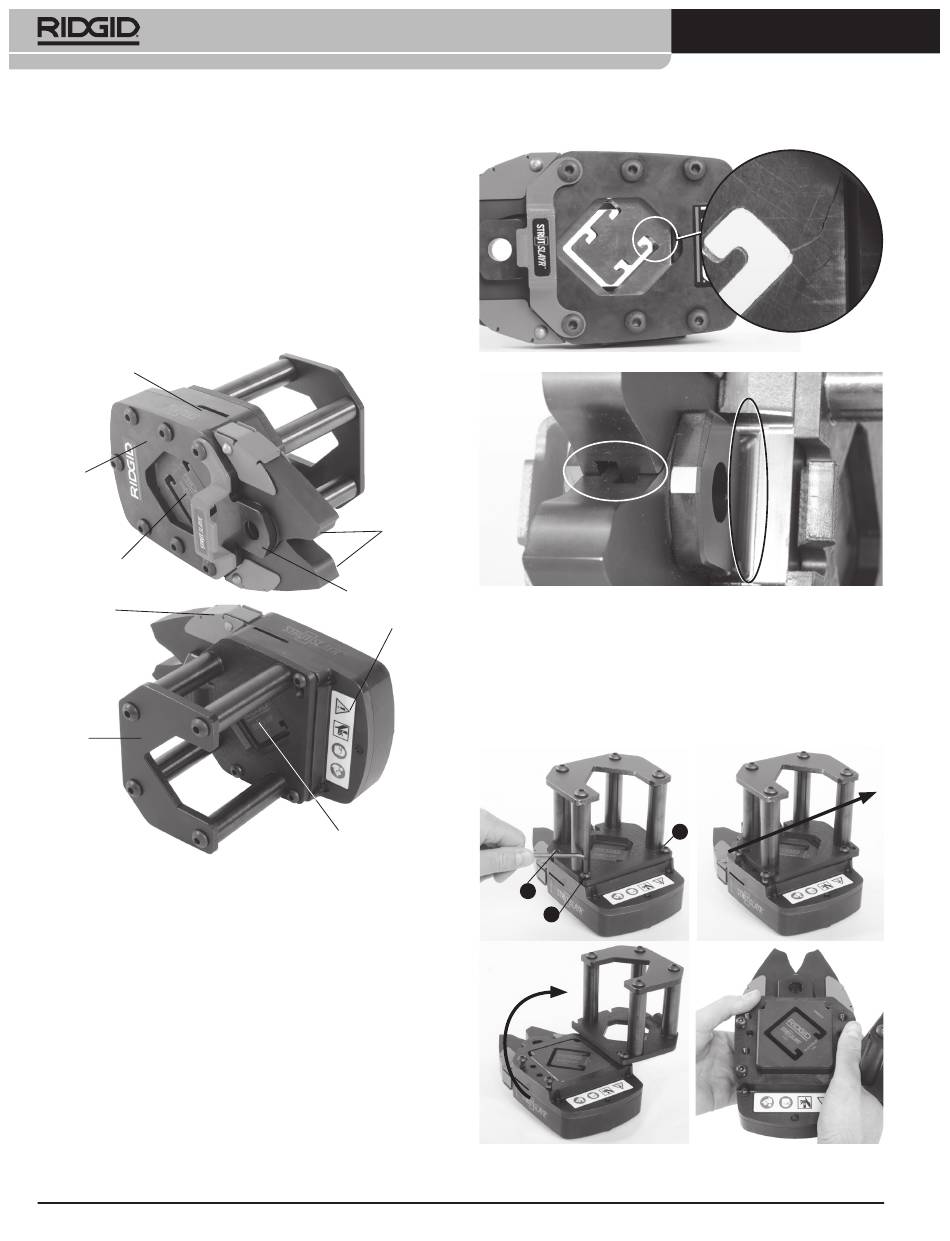

Figuur 1 – STRUTSLAYR-snijkop
Inspectie/onderhoud
Voor elk gebruik controleert u de balksnijkop op problemen die het
veilige gebruik kunnen beïnvloeden.
1. Verwijder de balksnijkop van het persgereedschap.
2. Verwijder alle olie, vet of vuil van de kop en het gereedschap
zelf, inclusief handgrepen en bedieningsknoppen. Zo wordt het
gemakkelijker om het gereedschap te inspecteren en het helpt
voorkomen dat u de greep op het gereedschap verliest.
3. Inspecteer de kop op:
• Correcte samenbouw en volledigheid (zie figuur 1).
• Defecte, gebarsten, verbogen, ontbrekende, losse of klemmende
onderdelen of andere schade aan de kop en de snijmatrijzen.
• Afgeschilferde of gebarsten snijmatrijzen (zie figuur 2A).
• Schade aan de bevestigingsnokken of het armscharniergedeelte
(zie figuur 2B).
• Aanwezigheid en leesbaarheid van het waarschuwingslabel
(zoals getoond in figuur 1).
• Enige andere toestand die een veilige en normale werking zou
kunnen verhinderen.
14
/ " x 1 / "
5 5
8 8
Figuur 2A – Voorbeeld van een gebarsten snijmatrijs
Armen
Bevestigingsnok
Figuur 2B – Gedeelten die geïnspecteerd moeten worden voor schade
Waarschuwingslabel
Verwijderen/wisselen van snijmatrijzen
Vaste krimpbek
Figuur 3 – Snijmatrijzen vervangen (A, B, C, D)
Als u problemen vaststelt, mag de balksnijkop pas weer worden
gebruikt, wanneer deze problemen zijn verholpen.
A
aan de armen (A) of de bevestigingsnok (B)
1. Verwijder de balksnijkop van het persgereedschap.
2. Met behulp van een / "-inbussleutel draait u de bouten van de
5
32
balksteun ("S") twee slagen los. (Figuur 3A). Schuif de balksteun uit
twee van de schroeven (Figuur 3B). Draai de balksteun zodat de
snijmatrijzen bereikbaar zijn (Figuur 3C). Als de balk vastgeklemd is
in de snijmatrijzen moet de balksteun wellicht worden verwijderd.
A
S
S
C
B
B
S
D
