RIDGID STRUTSLAYR Anweisungen Seite 13

4. Zum Abscheren des Profils, mit den Händen von Profilkopf
und Material entfernt, den Schalter für das Presswerkzeug
drücken. Die Bedienung erfolgt gemäß den Anweisungen des
Presswerkzeugs. (Abbildung 8).
5. Unterschiede an den Presswerkzeugen führen zu leichten
Unterschieden in der Bedienung.
• RIDGID RP 340 und RP 330 Presswerkzeuge dürfen sich nach
dem Abscheren des Profils nicht zurückziehen. Wenn dies
der Fall ist, drücken Sie die Taste zur Druckentlastung des
Werkzeugs (siehe Bedienungsanleitung des Presswerkzeugs).
Alternativ kann der Presswerkzeugschalter ein zweites Mal
betätigt werden, um den Presswerkzeugstößel zurückzuziehen.
• Einige Presswerkzeuge führen einen kompletten Zyklus durch
und ziehen sich ohne weitere Maßnahmen zurück.
• 320-E und CT-400 Presswerkzeuge können NICHT mit der
Profilschere verwendet werden.

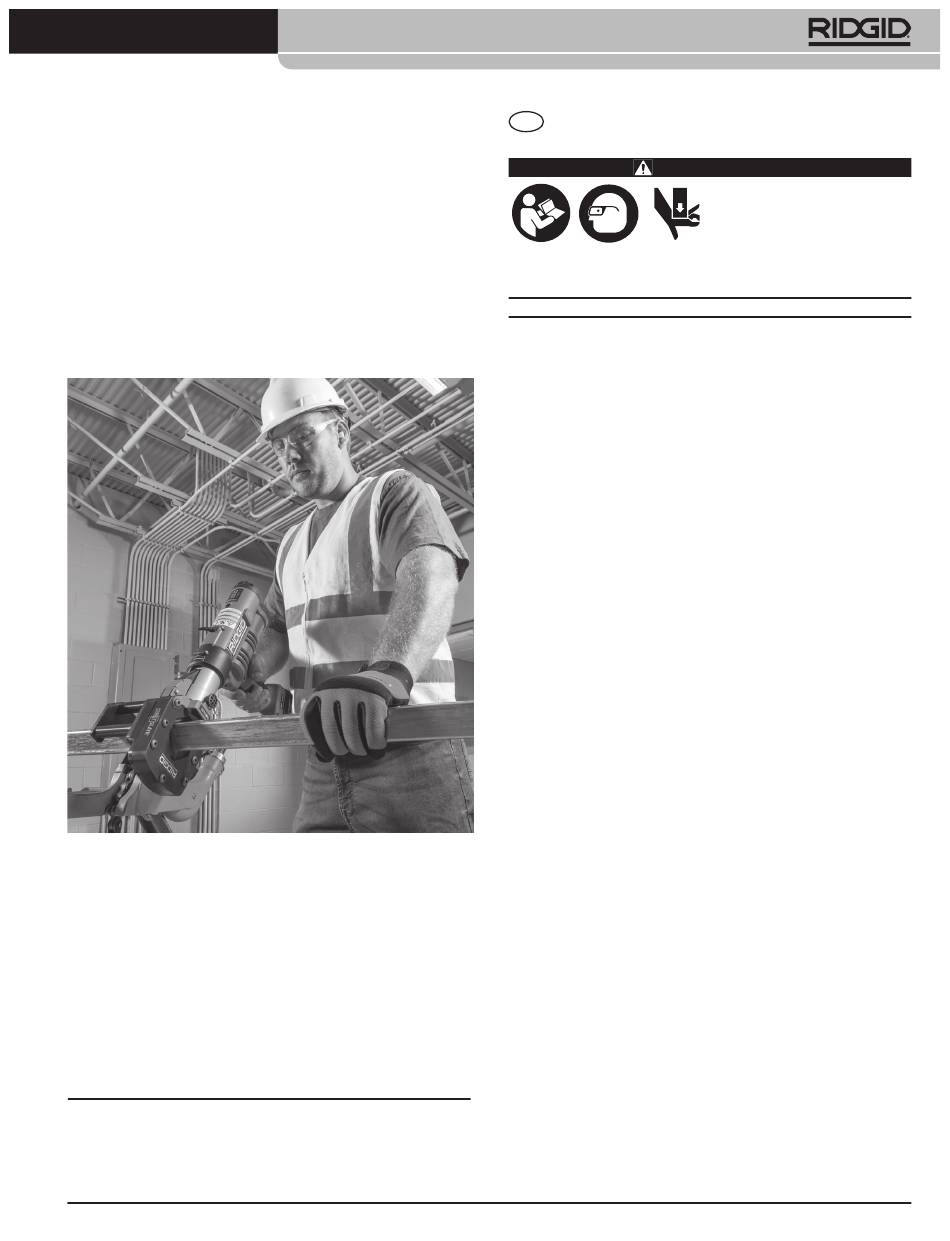

Abbildung 8 - Schere im Einsatz
6. Profil entfernen. Wenn das Profil abgeschert wurde, können die
Enden scharfkantig sein - mit Vorsicht handhaben.
7. Wenn die Strebe nicht abgeschnitten wurde, entfernen Sie das
Presswerkzeug vom Profilscherkopf und überprüfen Sie das
Material und die Ausrüstung.
• Wenn nicht spezifikationsgerechtes Material verwendet wurde
(Profil aus Edelstahl usw.), müssen die Schermatrizen mög-
licherweise entfernt werden, um das Material entfernen zu
können.
• Überprüfen Sie den Profilscherkopf sorgfältig auf Schäden, wie
z.B. Risse oder Brüche. Siehe den Abschnitt Inspektion/Wartung.
Verwenden Sie den Profilscherkopf nicht weiter, wenn er das
Material nicht schneidet.
STRUTSLAYR™ Instructies voor de balksnijkop
STRUTSLAYR™ Instructies voor
NL
de balksnijkop
en materiaal voor de bediening. Als u zich niet houdt aan alle
waarschuwingen en instructies, kan dit leiden tot materiële schade
of ernstig lichamelijk letsel.
• Tijdens het gebruik van het product worden grote krachten
opgewekt, die onderdelen kunnen breken of wegslingeren,
en daarbij letsel kunnen veroorzaken. Houd afstand
en draag een geschikte beschermingsuitrusting – inclusief
oogbescherming.
• Houd vingers en handen uit de buurt van de balksnijkop
tijdens de cyclus van het persgereedschap. Uw vingers of
handen kunnen worden verbrijzeld, gebroken of geamputeerd
als ze bekneld raken in de balksnijkop of tussen de balksnijkop,
het persgereedschap, de balk en de omgeving.
• Gebruik alleen geschikte persgereedschappen met
de balksnijkop (zie Specificaties). Gebruik van andere
gereedschappen met de snijkop kan schade aan de snijkop of
ernstig lichamelijk letsel veroorzaken.
• Repareer of wijzig nooit een beschadigde balksnijkop. Een
balksnijkop die gelast, geslepen, geboord of op enige andere
wijze aangepast is, kan tijdens gebruik breken. Vervang nooit
afzonderlijke onderdelen, behalve de snijmatrijzen. Gooi een
beschadigde snijkop weg om risico van letsel te verkleinen.
• Gebruik de balksnijkop alleen voor het snijden van materiaal
waarvoor de kop/snijmatrijzen bedoeld zijn. Het snijden
van ongeschikt materiaal kan schade aan de snijkop of ernstig
lichamelijk letsel veroorzaken.
• Ondersteun de balk en de balksnijkop/persgereedschap op
juiste wijze tijdens het gebruik. Wanneer het materiaal en de
uitrusting niet correct worden ondersteund, kan het materiaal en
de uitrusting kantelen, vallen en ernstig letsel veroorzaken. Houd
andere personen buiten het werkgebied tijdens het snijden.
Als u nog vragen hebt over dit RIDGID
– Neem contact op met uw plaatselijke RIDGID-dealer.
– Kijk op RIDGID.com om uw plaatselijke RIDGID-contactpunt te vinden.
– Neem contact op met het Ridge Tool Technical Service Department
via rtctechservices@emerson.com. In de VS en Canada kunt u ook
bellen naar het nummer (800) 519-3456.
Beschrijving
RIDGID STRUTSLAYR™ balksnijkop is ontworpen voor het snijden
®
van U-balken van zacht staal met een dikte tot 12 gauge (2,5 mm)
conform de specificaties. De balksnijkop is een uitwisselbaar hulpstuk
voor bepaalde RIDGID
worden gemaakt met een enkele cyclus van het persgereedschap.
Sneden zijn zonder bramen (met speciale snijmatrijzen), haaks, en klaar
binnen 5 seconden. De balksnijkop is niet bedoeld voor het snijden
van reeds geïnstalleerde balken.
Specificaties
Snijcapaciteit ................... tot 12 gauge 1
Gewicht van de kop ... 12 lbs. (5,4 kg) (inclusief snijmatrijzen, zonder
WAARSCHUWING
Lees en begrijp deze instructies,
d e h a n d l e i d i n g v a n h e t
p e r s g e r e e d s c h a p , e n d e
waarschuwingen en instructies
voor alle te gebruiken uitrusting
BEWAAR DEZE INSTRUCTIES!
-product:
®
standaard 32kN-persgereedschappen. Sneden
®
/ " x 1 / " (41 mm x 41 mm x 2,5 mm)
5 5
8 8
of 1 / " x / " (41 mm x 21 mm x 2,5 mm) U-balk
5 13
8 16
volgens de MFMA-4-norm. Niet te gebruiken
voor roestvaststalen balken.
persgereedschap)
