1. Irrota terät.
2. Puhdista terät ja teräsyvennys pehmeällä ja puhtaalla liinalla.
Poista kaikki rasva ja roskat.
3. Levitä ohut kerros yleisrasvaa liikkuvan terän kaikille sivuille. Levitä
runsaasti rasvaa varren nokkiin. (Kuva 4)

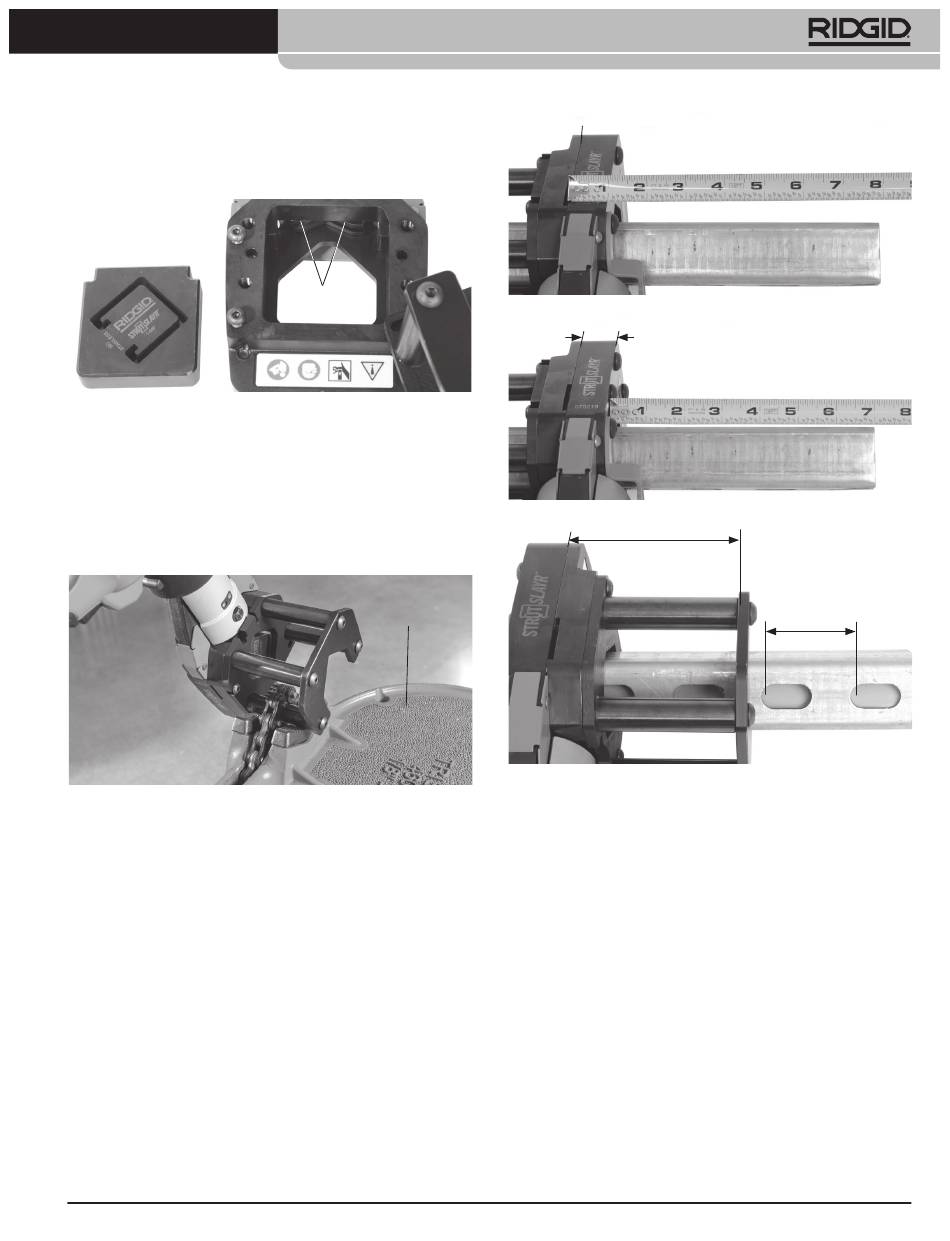

Kuva 4 – Asennuskiskon leikkuupään voitelu
4. Asenna terät takaisin ja pyyhi ylimääräinen rasva leikkuupäästä.
Asennus/käyttö
1. Asennuskiskon leikkuupäätä voidaan käyttää pöydällä tai maas-
sa. Lisäksi asennuskiskon leikkuupää voidaan asentaa moniin
RIDGID-ketjupuristimiin*. Katso kuva 5 jossa on kuvattu ketju-
puristimeen asennus. Varmista käyttötavasta riippumatta, että
asennuskiskon leikkuupää on vakaa ja kunnolla kiinnitetty.
* Ketjupuristimet RIDGID BC610 ja BC810 ottavat kiinni leikkuupäähän syö-
tettävään asennuskiskoon eikä niitä voi käyttää.
Kuva 5 – Ketjupuristimeen asennettu asennuskiskon leikkuupää
2. Asenna puristustyökalu asennuskiskon leikkuupäähän puristus-
työkalun käyttöohjeen mukaisesti.
Asennuskiskon leikkaaminen asennuskiskon
leikkuupäällä
1. Varmista, että asennuskisko voidaan leikata erittelyjen mukaisesti.
Tarkista asennuskiskon päät – jos niissä on muodonmuutoksia, ne
eivät ehkä mahdu teriin.
2. Syötä asennuskisko terien läpi. Tue asennuskisko kunnolla ennen
leikkaamista ja sen jälkeen, ettei materiaali tai laitteet kaadu tai
putoa.
3. Mittaa katkaistavan asennuskiskon pituus. Tähän on kaksi mene-
telmää:
a. Käytä mittanauhan lovea (sijaitsee leikkuutasossa) (kuva 6A).
b. Lisää 1" (25 mm) sivulevyyn – asennuskiskon pään mittaan
(kuva 6B).
Kanava-aukot toistuvat yleensä 2" (5 cm) välein. Jos näin on,
asennuskiskon tukilevyä voidaan käyttää leikkuukohtien kohdis-
tamiseksi aukon kanssa – katso kuva 7.
STRUTSLAYR™ asennuskiskon leikkuupään ohjeet
Varren
nokka
Ketjupuristin
Leikkuutaso
Kuva 6A – Asennuskiskon pituuden mittaaminen
Leikkuutaso
1" (2,5 cm)
Kuva 6B – Asennuskiskon pituuden mittaaminen
Leikkuutaso
4" (10 cm)
Kuva 7 – Leikkuukohdan kohdistaminen kanava-aukkojen kanssa
Asennuskiskon on mentävä asennuskiskon tuen yli oikean toi-
minnan varmistamiseksi. Jos asennuskisko on kiinnity asennus-
kiskon tukeen, leikkuukulma saattaa olla +/- 5° tai enemmän.
4. Asennuskiskon leikkaamiseksi pidä kädet poissa leikkuupäästä ja
materiaalista ja paina puristustyökalun katkaisinta. Käytä puris-
tustyökalun ohjeiden mukaan. (Kuva 8).
5. Puristustyökalujen väliset erot aiheuttavat pieniä ero ja käytössä.
• Puristustyökalut RIDGID RP 340 ja RP 330 eivät ehkä vetäydy
takaisin, kun asennuskisko on leikattu. Jos näin käy, paina
työkalun paineen vapautuspainiketta (katso puristustyökalun
käyttöohje). Vaihtoehtoisesti puristustyökalun katkaisinta voi-
daan painaa uudelleen puristustyökalun männän vetämiseksi
sisään.
• Jotkin puristustyökalut suorittavat täyden syklin ja vetäytyvät
sisään ilman muita toimenpiteitä.
• Puristustyökaluja 320-E ja CT-400 EI voi käyttää asennuskis-
koleikkurin kanssa.
2" (5 cm)
