Instruções da Cabeça de cisalhamento de escora STRUTSLAYR™
Matrizes
de cisalhamento....... 1 / " x / " (41mm x 21mm) Matriz dedicada
5 13
8 16
(Cat. n.º 64033)
1 / " x 1 / " (41mm x 41mm) Matriz dedicada
5 5
8 8
(Cat. N.º 64038)
1 / " x / " (41mm x 21mm) e 1
5 13
8 16
x 41mm) Matriz Combinada (Cat. N.º 64043)
Consulte RIDGID.com para uma listagem completa.
Ranhura de medição da fita
Placa
lateral
Matriz de
movimentação
Proteção
Suporte
da escora

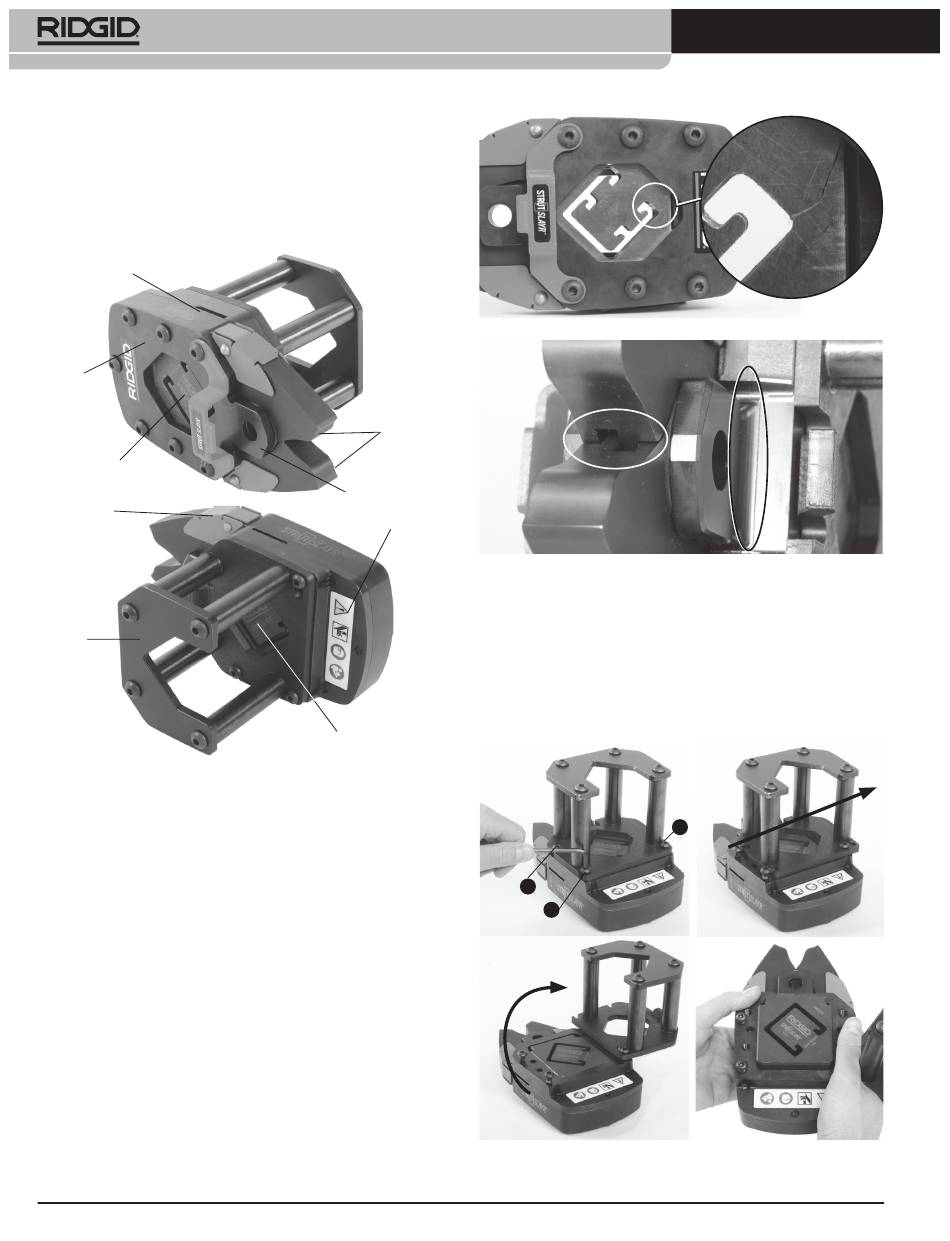

Figura 1 – Cabeça de cisalhamento STRUTSLAYR
Inspeção/Manutenção
Antes de cada utilização, verifique acabeça de cisalhamento de escora
quanto a problemas que possam colocar em causa a utilização segura.
1. Remova a cabeça de cisalhamento de escora da ferramenta de
prensagem.
2. Limpe qualquer resíduo de óleo, gordura ou sujidade da ferra-
menta e da cabeça, incluindo das pegas e dos controlos. Isto
facilita a inspeção e ajuda a impedir que a máquina escorregue
da mão.
3. Inspecione a cabeça relativamente a:
• Montagem e integridade adequadas (Consulte a Figura 1).
• Peças partidas, rachadas, curvadas, em falta, soltas ou unidas
ou outros danos na cabeça e nas matrizes.
• Matrizes lascadas ou rachadas (Consulte a Figura 2A).
• Danos nas abas de montagem ou na área da dobradiça do
braço (consulte a Figura 2B).
• Presença e legibilidade do autocolante de aviso(Conforme
mostrado na Figura 1).
• Qualquer outra condição que possa impedir o funcionamento
normal e seguro.
Caso encontre algum problema, não utilize a cabeça de cisa-
lhamento de escora até que seja corrigido.
20
/ " x 1 / " (41mm
5 5
8 8
Figura 2A – Exemplo de quebra da matriz
Braços
Aba de
montagem
Etiqueta de aviso
Figura 2B – Áreas a verificar quanto a danos nos Braços (A) ou na Aba
Remover/trocar matrizes
Matriz fixa
Figura 3 – Trocar matrizes (A, B, C, D)
A
de montagem (B)
1. Remova a cabeça de cisalhamento de escora da ferramenta de
prensagem.
2. Utilizando uma chave sextavada de
suporte da escora ("S") duas voltas. (Figura 3A). Deslize o suporte
da escora para desengatar de dois dos parafusos (Figura 3B). Rode
ao suporte da escora para permitir o acesso às matrizes (Figura 3C).
Se a escora estiver presa nas matrizes, o suporte da escora pode
ter de ser removido.
A
S
S
C
B
/ ", afrouxe os parafusos de
5
32
B
S
