RIDGID STRUTSLAYR Anweisungen Seite 45

1. Demontați matrițele.
2. Curățați matrițele și cavitatea cu o lavetă moale, curată.
Îndepărtați toate vaselinele și reziduurile.
3. Aplicați un strat subțire de vaselină de uz universal pe toate fețele
matriței mobile. Aplicați abundent vaselină pe camele brațului.
(Figura 4)

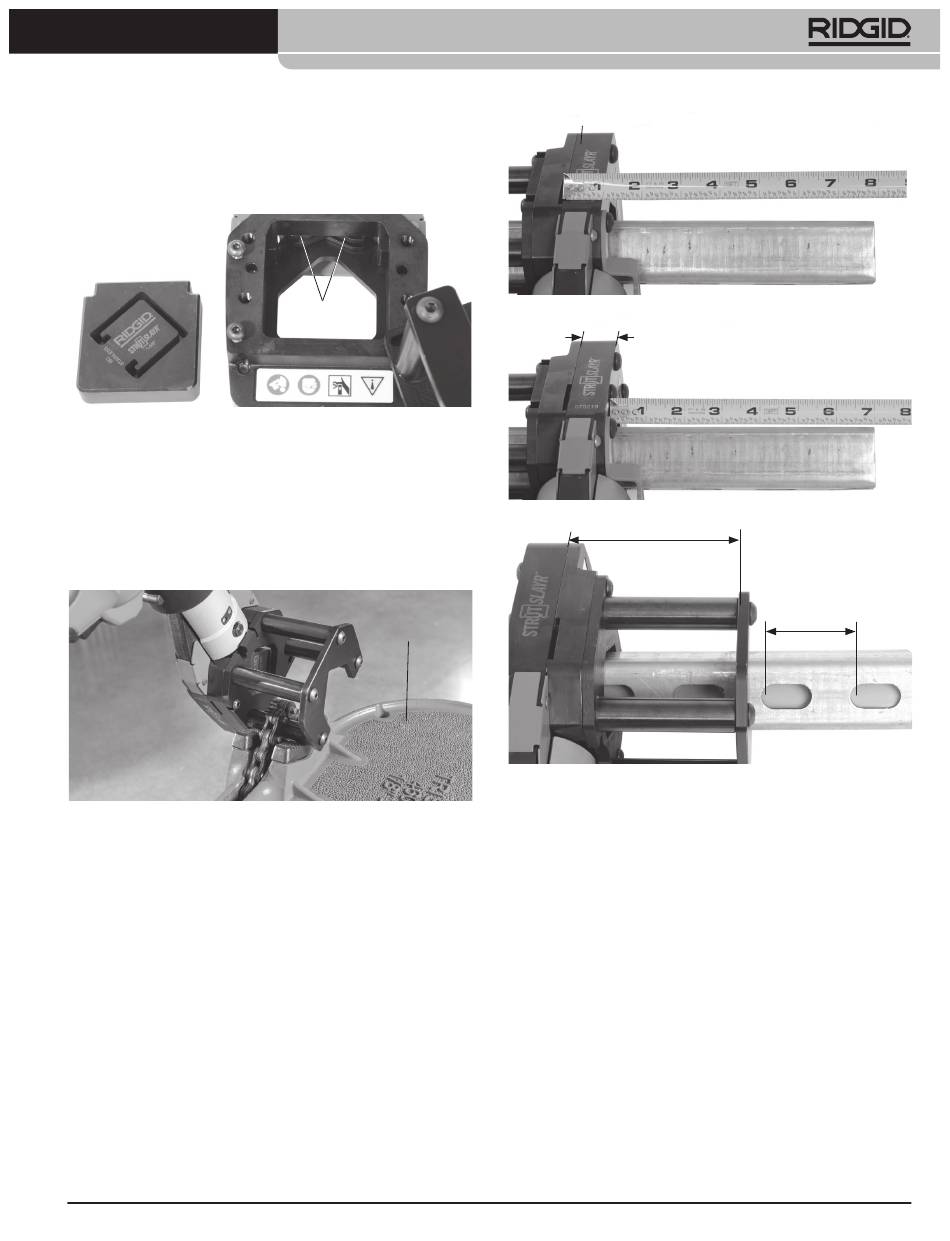

Figura 4 – Lubrifierea capului foarfecii de bare
4. Montați la loc matrițele și ștergeți orice exces de vaselină de pe cap.
Pregătire/Operare
1. Capul de forfecare bare poate fi utilizat ca unitate pe banc sau pe
sol. Suplimentar, capul de forfecare bare poate fi montat în multe
menghine cu lanț RIDGID*. Vezi figura 5 pentru o configurație de
montaj în menghină cu lanț. Indiferent de utilizare, asigurați-vă
că este stabil capul de forfecare bare.
* Menghinele cu lanț RIDGID BC610 și BC810 interferează cu bara care este
avansată în cap și nu pot fi utilizate.
Figura 5 – Cap forfecare bare montat în menghină cu lanț
2. Montați unealta de presare pe capul de forfecare bare conform
manualului de operare a uneltei de presare.
Tăierea barei cu atașamentul capului de forfecare
bare
1. Asigurați-vă că bara poate fi tăiată conform specificației. Inspectați
capetele barei – dacă sunt deformate, este posibil să nu se potri-
vească la matrițe.
2. Avansați bara printre matrițe. Sprijiniți corespunzător bara pentru
a preveni răsturnarea și căderea materialului și echipamentului,
ambele înainte și după forfecare.
3. Măsurați lungimea barei care trebuie tăiată. Există două metode:
a. Folosiți fanta pentru ruletă (localizată în planul foarfecii)
(Figura 6A).
b. Adăugați 1" (25 mm) la placa laterală – măsura capătului barei
(Figura 6B).
Fantele pentru canale se repetă de regulă la fiecare 2" (5 cm).
Dacă este așa, se poate utiliza placa suport a barei pentru alinie-
rea tăieturilor la fantă – Vezi figura 7.
STRUTSLAYR™ Instrucțiuni cap de forfecare bare
Camă braț
Menghină cu lanț
Plan de forfecare
Figura 6A – Măsurarea lungimii barei
Plan de forfecare
1" (2,5 cm)
Figura 6B – Măsurarea lungimii barei
Plan de forfecare
4" (10 cm)
Figura 7 – Alinierea tăieturii cu fantele canalului
Bara trebuie să depășească suportul barei pentru operare corec-
tă. Dacă bara nu se angajează în suportul barei, unghiul de tăiere
poate fi +/- 5° sau mai mare.
4. Pentru forfecarea barei, cu mâinile la distanță de capul barei și
material, apăsați întrerupătorul uneltei de presare. Operați con-
form instrucțiunilor uneltei de presare. (Figura 8).
5. Diferențele între uneltele de presare conduc la ușoare diferențe
în operare.
• Uneltele de presare RIDGID RP 340 și RP 330 pot să nu se
retragă după forfecarea barei. Dacă este așa, apăsați butonul
de eliberare a presiunii uneltei (vezi manualul de operare a
uneltei de presare). Alternativ, întrerupătorul uneltei de presare
poate fi apăsat a doua oară pentru a retrage pistonul uneltei
de presare.
• Unele unelte de presare finalizează un ciclu complet și se
retrag fără altă acțiune necesară.
• Uneltele de presare 320-E și CT-400 NU pot fi utilizate cu foar-
feca de bare.
2" (5 cm)
45
